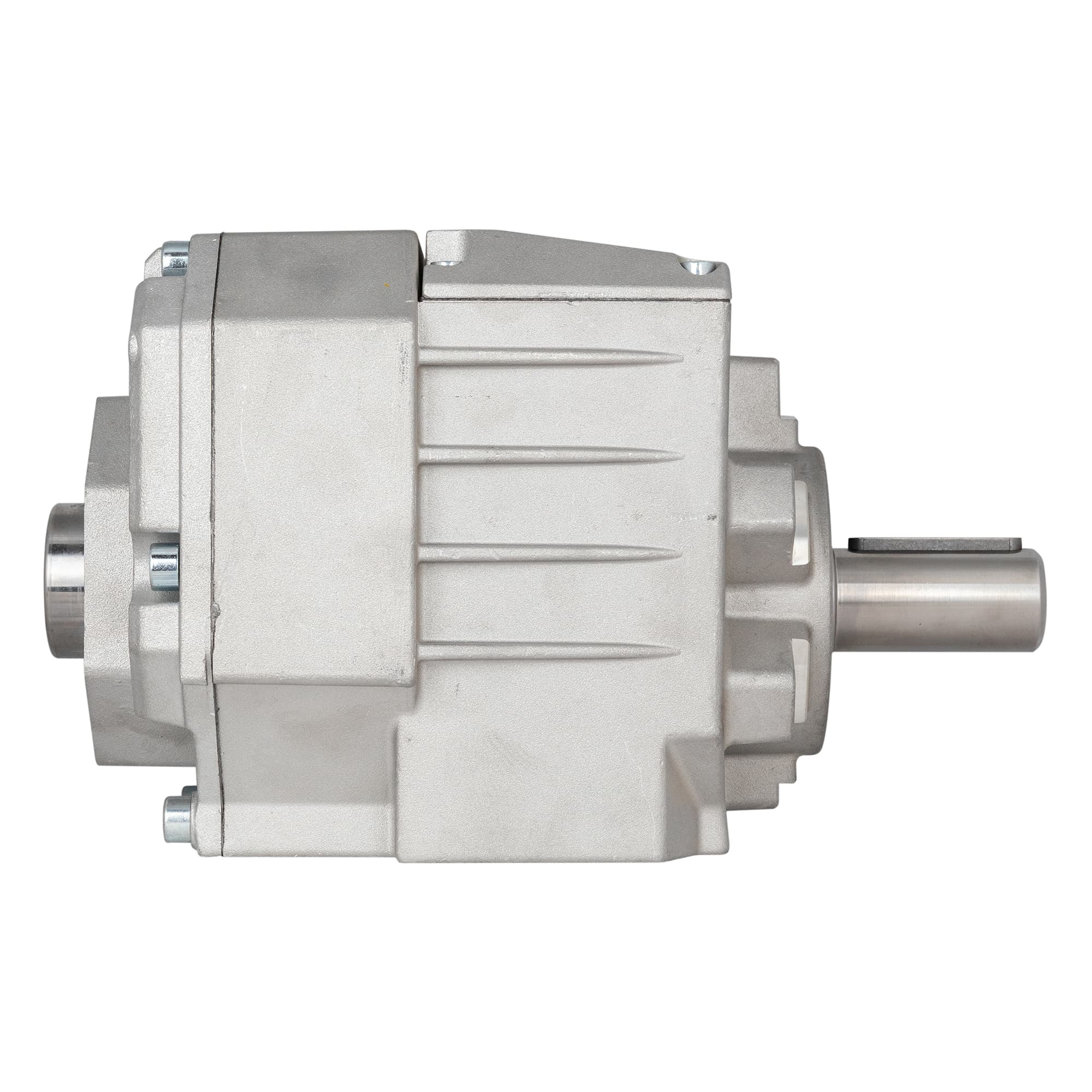

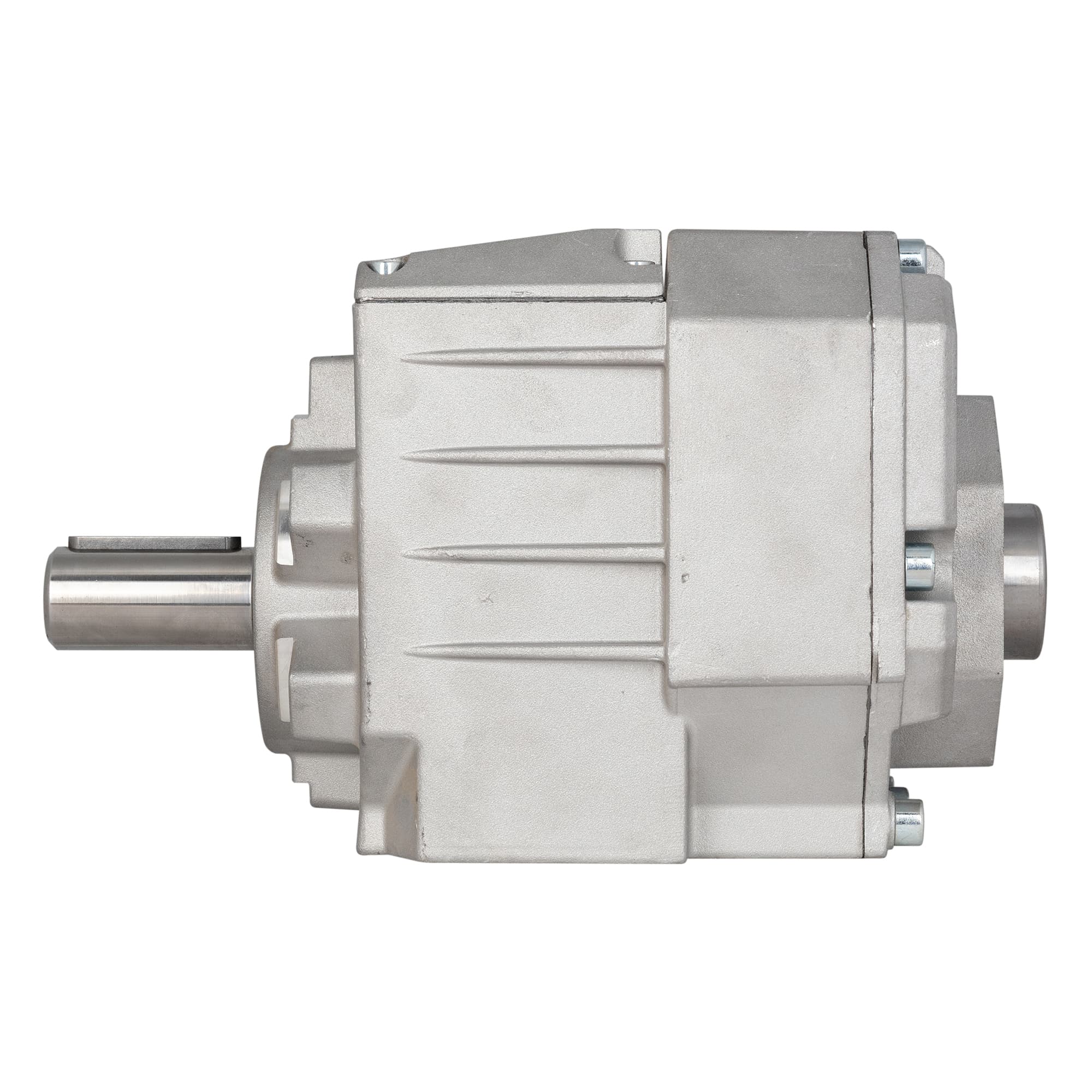

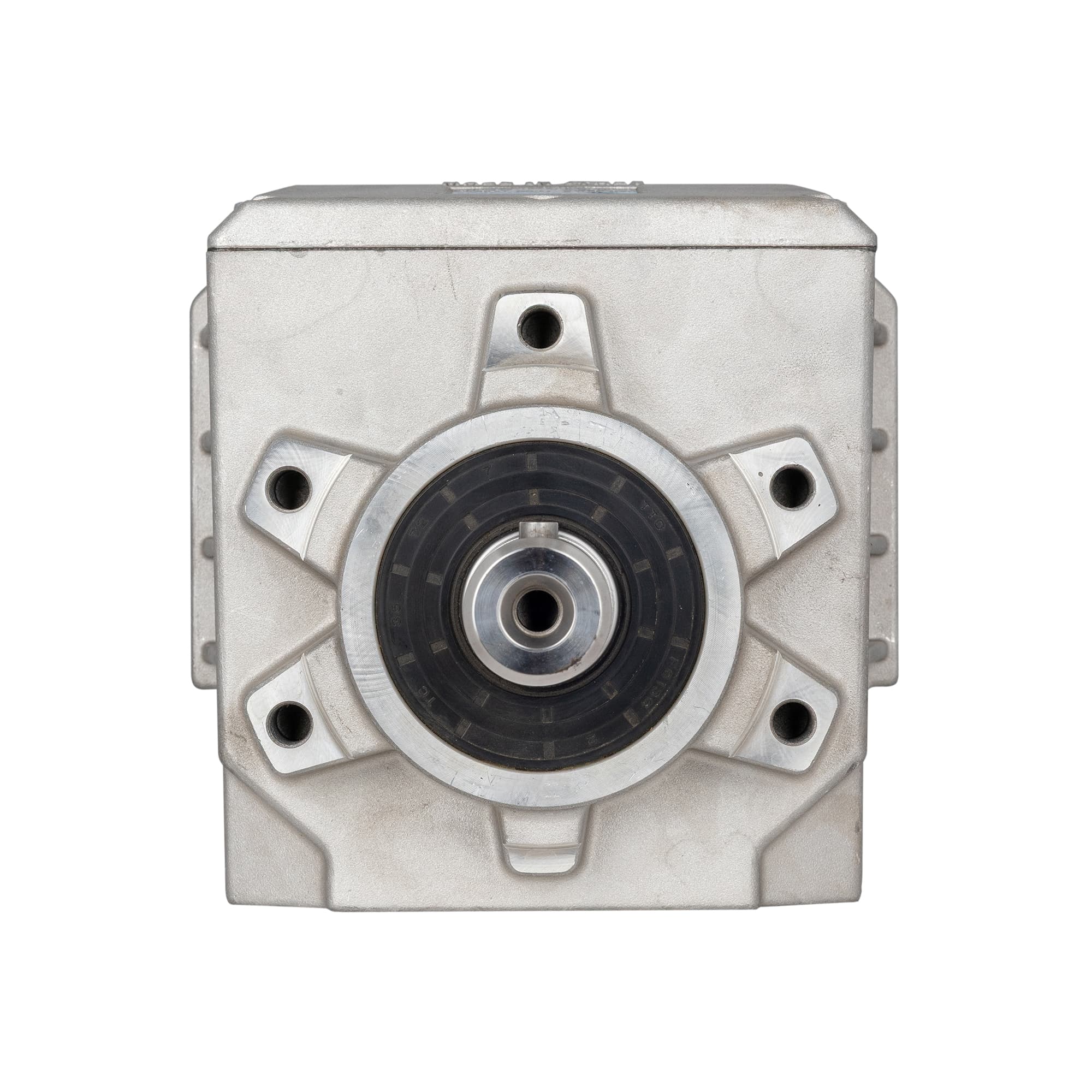

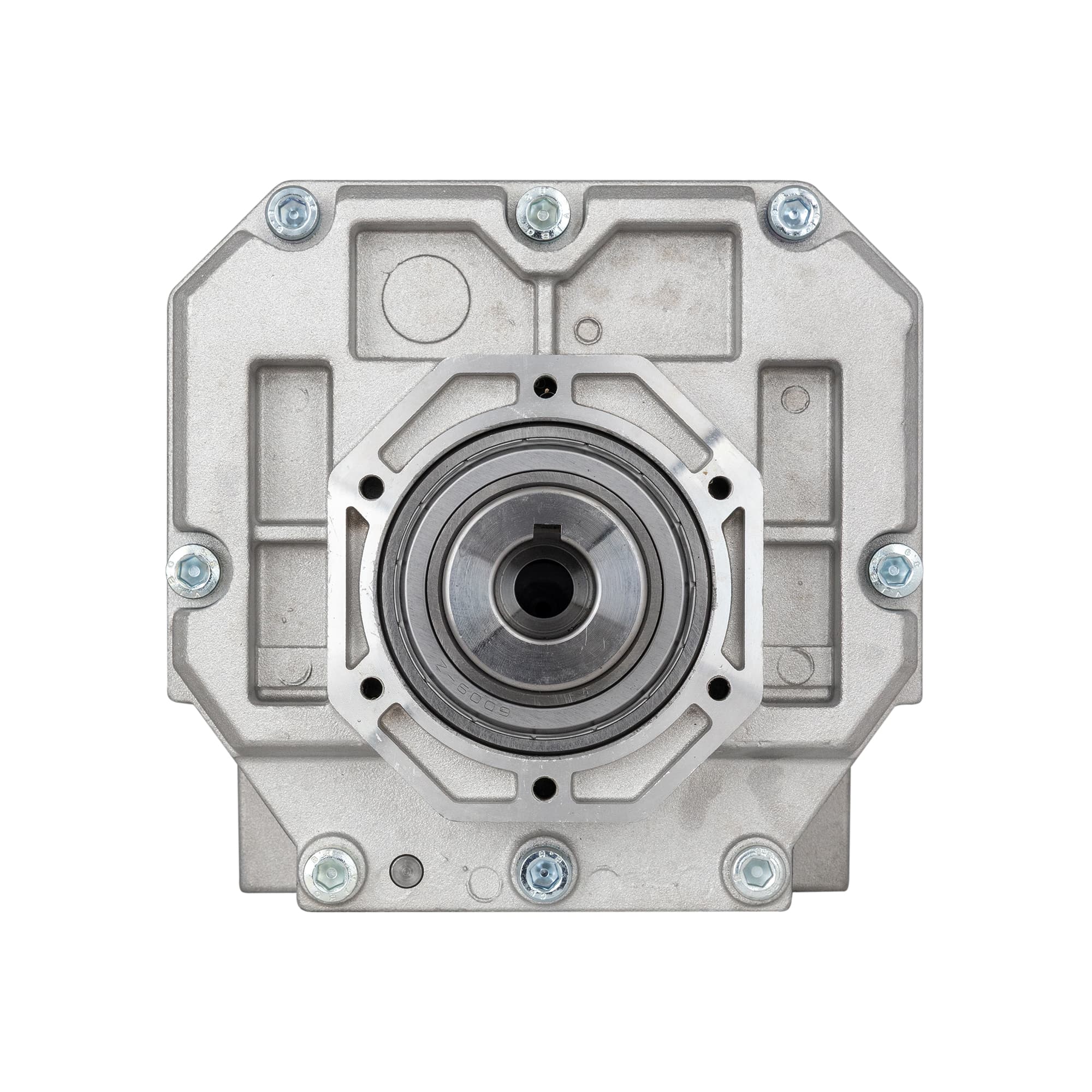

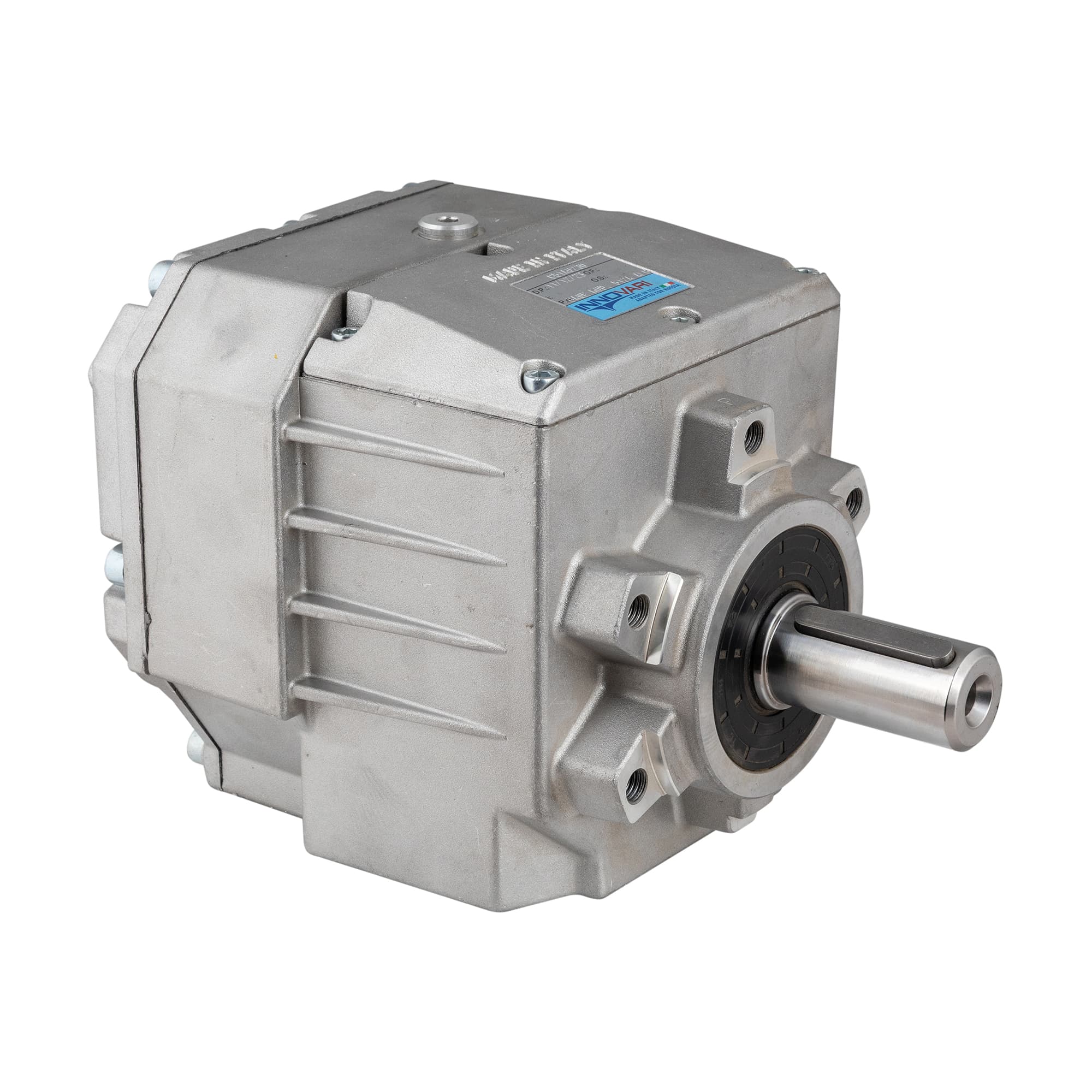

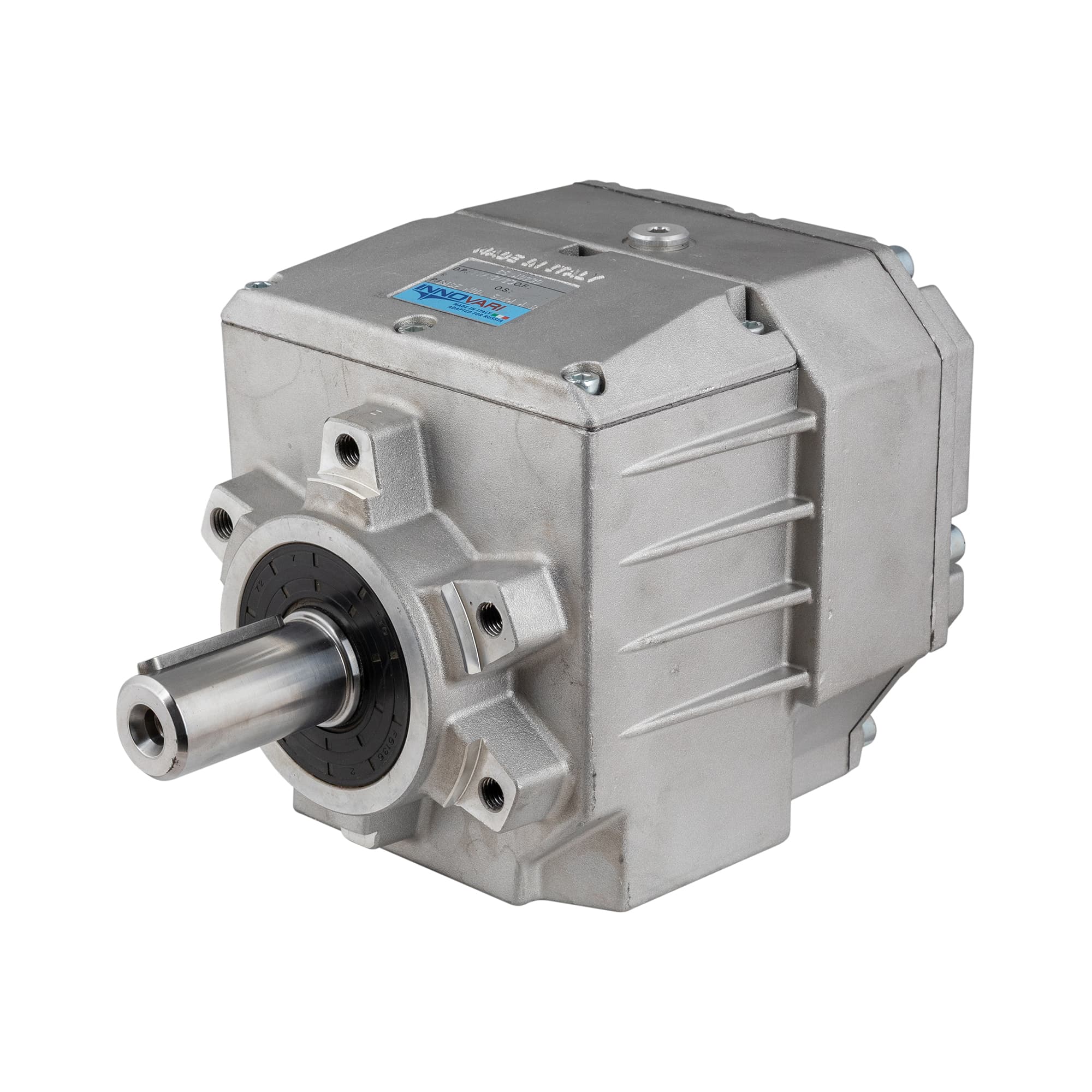

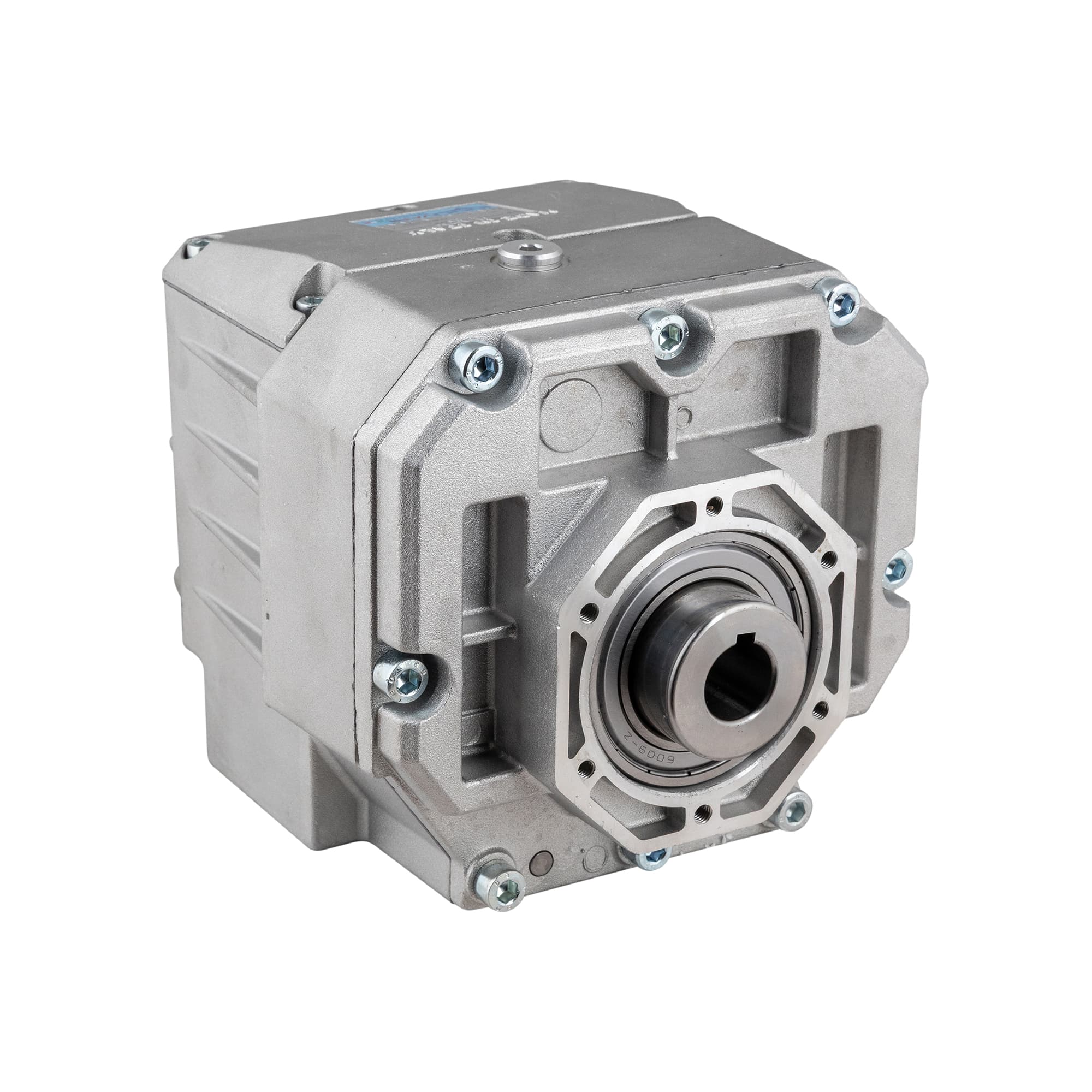

Цилиндрические редукторы INNOVARI серии 512A
Цилиндрические редукторы INNOVARI серии 512A. Подбор модификации по техническим характеристикам и артикулу.
от62 500 ₽
Выбрать модификациюОписание
Цилиндрический редуктор INNOVARI представлен в типоразмере 512A имеет передаточное число i=11.43 входной вал диаметр 19 мм. Выходной (выступающий) вал диаметр 30 мм. Стандартный соосный редуктор в алюминиевом корпусе – типоразмер 512А подходит для всех применений. Жесткая усиленная конструкция корпуса позволяет использовать его для тяжелых условий эксплуатации. Редуктор поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации. Редуктор соединяется с электродвигателем посредством входного фланца В5 (большой) или В14 (малый) в соответствии с фланцем и диаметром вала электродвигателя. Без входного (моторного) фланца поставка невозможна. Обязательно выберите подходящий моторный фланец . Электродвигатель не входит в комплект поставки . Необходимо заказать отдельной позицией. Необходимо также выбрать выходной фланец или лапы в зависимости от желаемого способа крепления к оборудованию потребителя. Поставляется в сборе с выбранными входным (моторным) фланцем, выходным фланцем или лапами. Данные по напряжению питания и крутящему моменту приведено в соответствии с двигателем мощностью 4 кВт, 1400 об/мин При заказе укажите необходимую монтажную позицию, от этого зависит объем залитого синтетического масла. Типоразмер редуктора Передаваемый момент (Нм) Мощность присоединяемых двигателей (кВт) Диаметр выходного вала (мм) Передаточные числа Габаритные размеры 512А 350 0,75…5,5 24, 25, 28, 30, 35 3,61…60,90 Размеры
Технические характеристики
| Высота, мм | 171 |
|---|---|
| Ширина, мм | 178 |
| Глубина, мм | 269 |
| Тип редуктора | Цилиндрический |
| Входной фланец | Необходимо выбрать |
| Диаметр выходного вала, мм | 30 |
| Типоразмер | 512A |
| Лапы | Необходимо выбрать |
Документация
Модификации и цены
Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Диаметр входного вала, мм
Мощность электродвигателя
Номин. крутящий момент Н*м
Передаточное число
| Артикул | Цена с НДС | Диаметр входного вала, мм | Мощность электродвигателя | Номин. крутящий момент Н*м | Передаточное число | |
|---|---|---|---|---|---|---|
| B512A-N(1/6.07)0HN4B3 | 62 500 ₽ | 28 | 5,5 | 255 | 6,07 | |
| B512A-N(1/11.43)HN2B3 | 62 500 ₽ | 19 | 4 | 330 | 11,43 | |
| B512A-N(1/16.62)HN2B3 | 62 500 ₽ | 19 | 3 | 360 | 16,62 | |
| B512A-N(1/16.62)HN4B3 | 62 500 ₽ | 28 | 3 | 360 | 16,62 | |
| B512A-N(1/24.61)HN2B3 | 62 500 ₽ | 19 | 2,2 | 330 | 24,61 | |
| B512A-N(1/24.61)HN3B3 | 62 500 ₽ | 24 | 2,2 | 330 | 24,61 | |
| B512A-N(1/60.9)HN3B3 | 62 500 ₽ | 24 | 0,75 | 255 | 60,90 | |
| B512A-N01HN2B3 | 62 500 ₽ | 19 | 5,5 | 155 | 3,61 | |
| B512A-N01HN3B3 | 62 500 ₽ | 24 | 5,5 | 155 | 3,61 | |
| B512A-N01HN4B3 | 62 500 ₽ | 28 | 5,5 | 155 | 3,61 | |
| B512A-N02HN3B3 | 62 500 ₽ | 24 | 5,5 | 180 | 4,23 | |
| B512A-N02HN4B3 | 62 500 ₽ | 28 | 5,5 | 180 | 4,23 | |
| B512A-N03HN2B3 | 62 500 ₽ | 19 | 5,5 | 210 | 5,01 | |
| B512A-N03HN3B3 | 62 500 ₽ | 24 | 5,5 | 210 | 5,01 | |
| B512A-N03HN4B3 | 62 500 ₽ | 28 | 5,5 | 210 | 5,01 | |
| B512A-N05HN4B3 | 62 500 ₽ | 28 | 5,5 | 300 | 6,81 | |
| B512A-N07HN3B3 | 62 500 ₽ | 24 | 5,5 | 335 | 7,96 | |
| B512A-N07HN4B3 | 62 500 ₽ | 28 | 5,5 | 335 | 7,96 | |
| B512A-N08HN3B3 | 62 500 ₽ | 24 | 5,5 | 360 | 9,45 | |
| B512A-N08HN4B3 | 62 500 ₽ | 28 | 5,5 | 360 | 9,45 | |
| B512A-N09HN3B3 | 62 500 ₽ | 24 | 4 | 330 | 11,43 | |
| B512A-N09HN4B3 | 62 500 ₽ | 28 | 4 | 330 | 11,43 | |
| B512A-N11HN3B3 | 62 500 ₽ | 24 | 3 | 360 | 16,62 | |
| B512A-N12HN2B3 | 62 500 ₽ | 19 | 2,2 | 330 | 20,10 | |
| B512A-N12HN3B3 | 62 500 ₽ | 24 | 2,2 | 330 | 20,10 | |
| B512A-N12HN4B3 | 62 500 ₽ | 28 | 2,2 | 330 | 20,10 | |
| B512A-N14HN2B3 | 62 500 ₽ | 19 | 1,5 | 360 | 29,41 | |
| B512A-N14HN3B3 | 62 500 ₽ | 24 | 1,5 | 360 | 29,41 | |
| B512A-N14HN4B3 | 62 500 ₽ | 28 | 1,5 | 360 | 29,41 | |
| B512A-N15HN2B3 | 62 500 ₽ | 19 | 1,5 | 330 | 35,58 | |
| B512A-N15HN3B3 | 62 500 ₽ | 24 | 1,5 | 330 | 35,58 | |
| B512A-N15HN4B3 | 62 500 ₽ | 28 | 1,5 | 330 | 35,58 | |
| B512A-N16HN2B3 | 62 500 ₽ | 19 | 1,1 | 320 | 40,50 | |
| B512A-N16HN3B3 | 62 500 ₽ | 24 | 1,1 | 320 | 40,50 | |
| B512A-N16HN4B3 | 62 500 ₽ | 28 | 1,1 | 320 | 40,50 | |
| B512A-N17HN2B3 | 62 500 ₽ | 19 | 1,1 | 255 | 44,23 | |
| B512A-N17HN3B3 | 62 500 ₽ | 24 | 1,1 | 255 | 44,23 | |
| B512A-N17HN4B3 | 62 500 ₽ | 28 | 1,1 | 255 | 44,23 | |
| B512A-N18HN2B3 | 62 500 ₽ | 19 | 1,1 | 330 | 49,00 | |
| B512A-N18HN3B3 | 62 500 ₽ | 24 | 1,1 | 330 | 49,00 | |
| B512A-N19HN2B3 | 62 500 ₽ | 19 | 0,75 | 255 | 60,90 | |
| B512A-N21HN3B3 | 62 500 ₽ | 24 | 3 | 360 | 14,00 | |
| B512A-N21HN4B3 | 62 500 ₽ | 28 | 3 | 360 | 14,00 |
