Цилиндрические редукторы INNOVARI серии 202A INNOVARI

Цилиндрические редукторы INNOVARI серии 202A

Цилиндрические редукторы INNOVARI серии 202A. Подбор модификации по техническим характеристикам и артикулу.

Описание

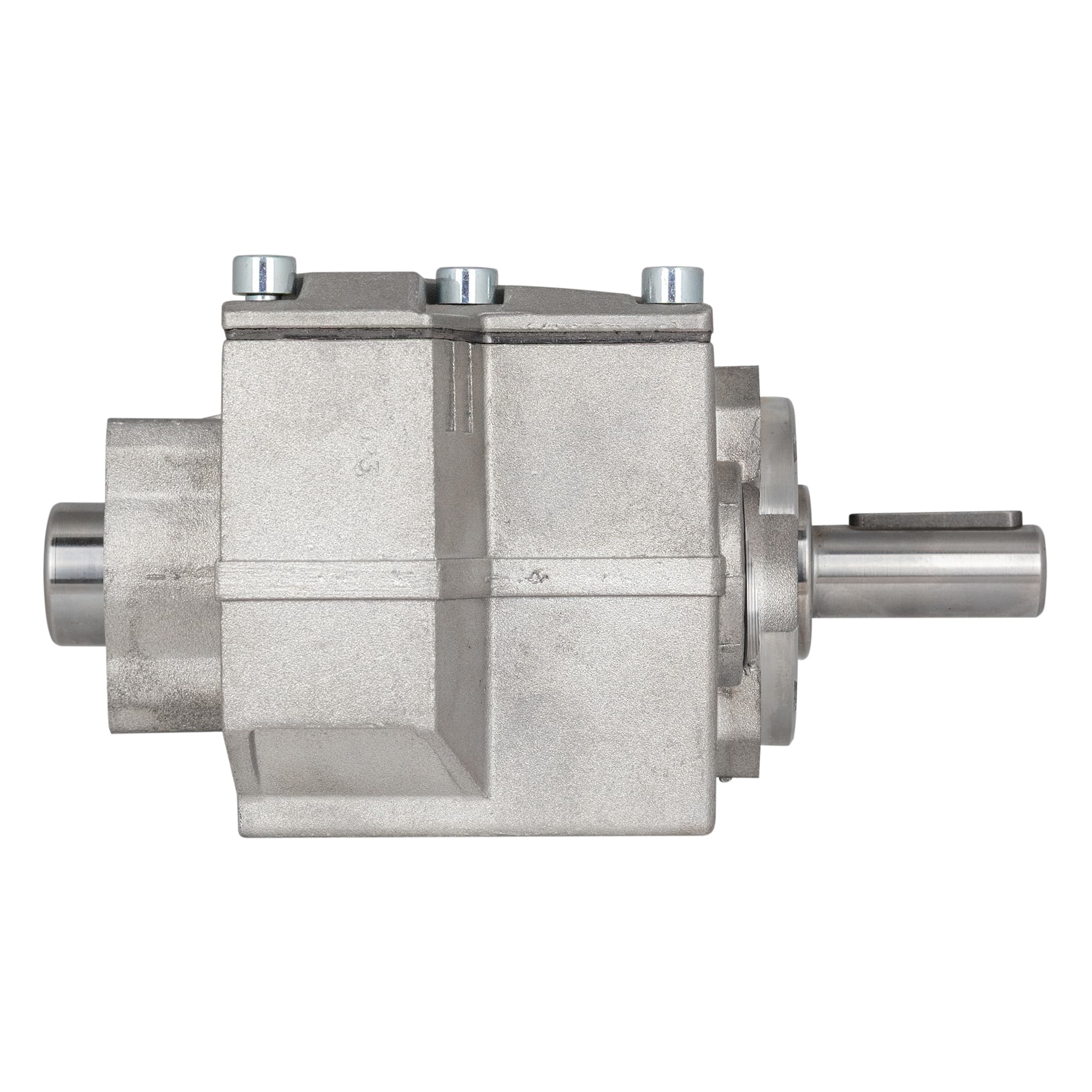

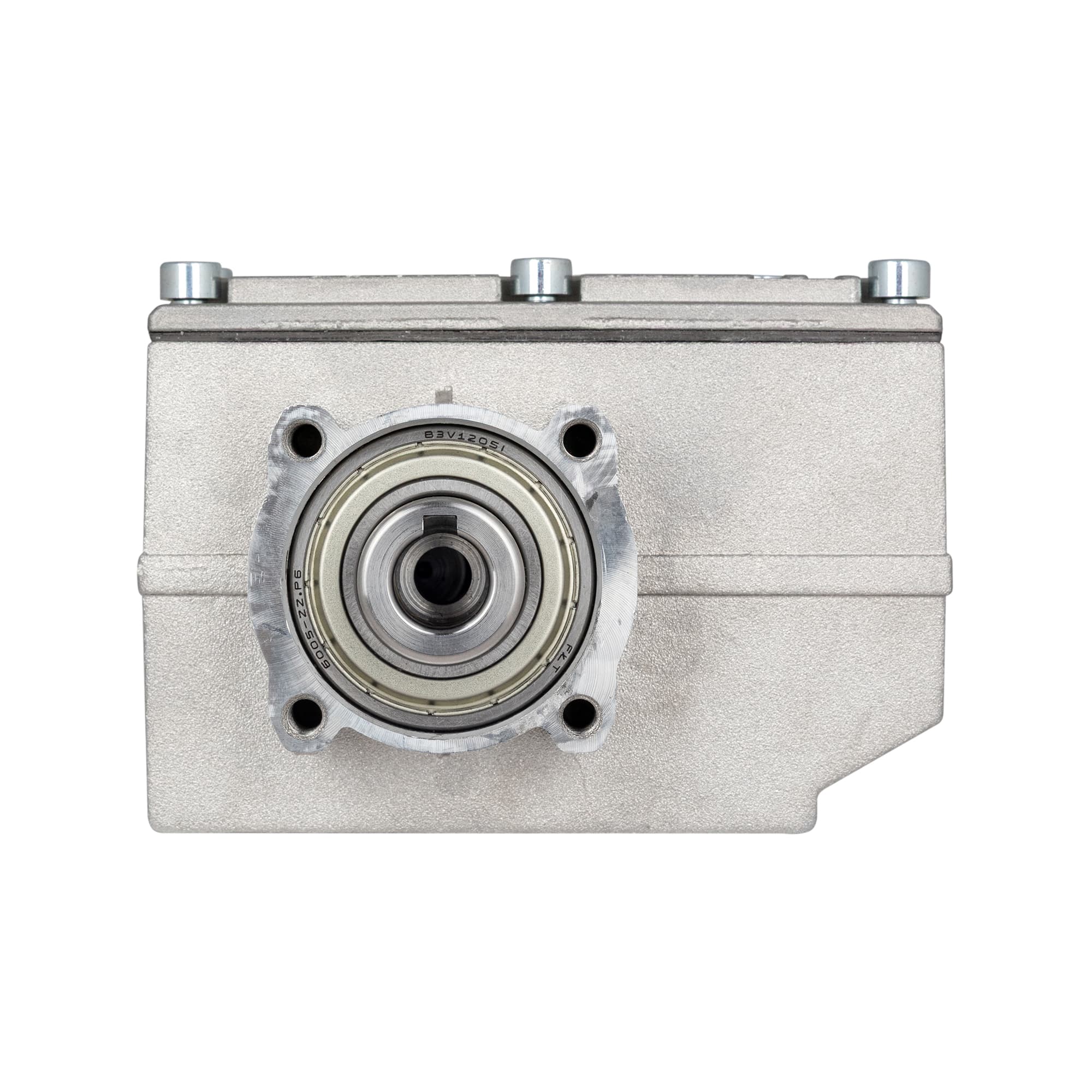

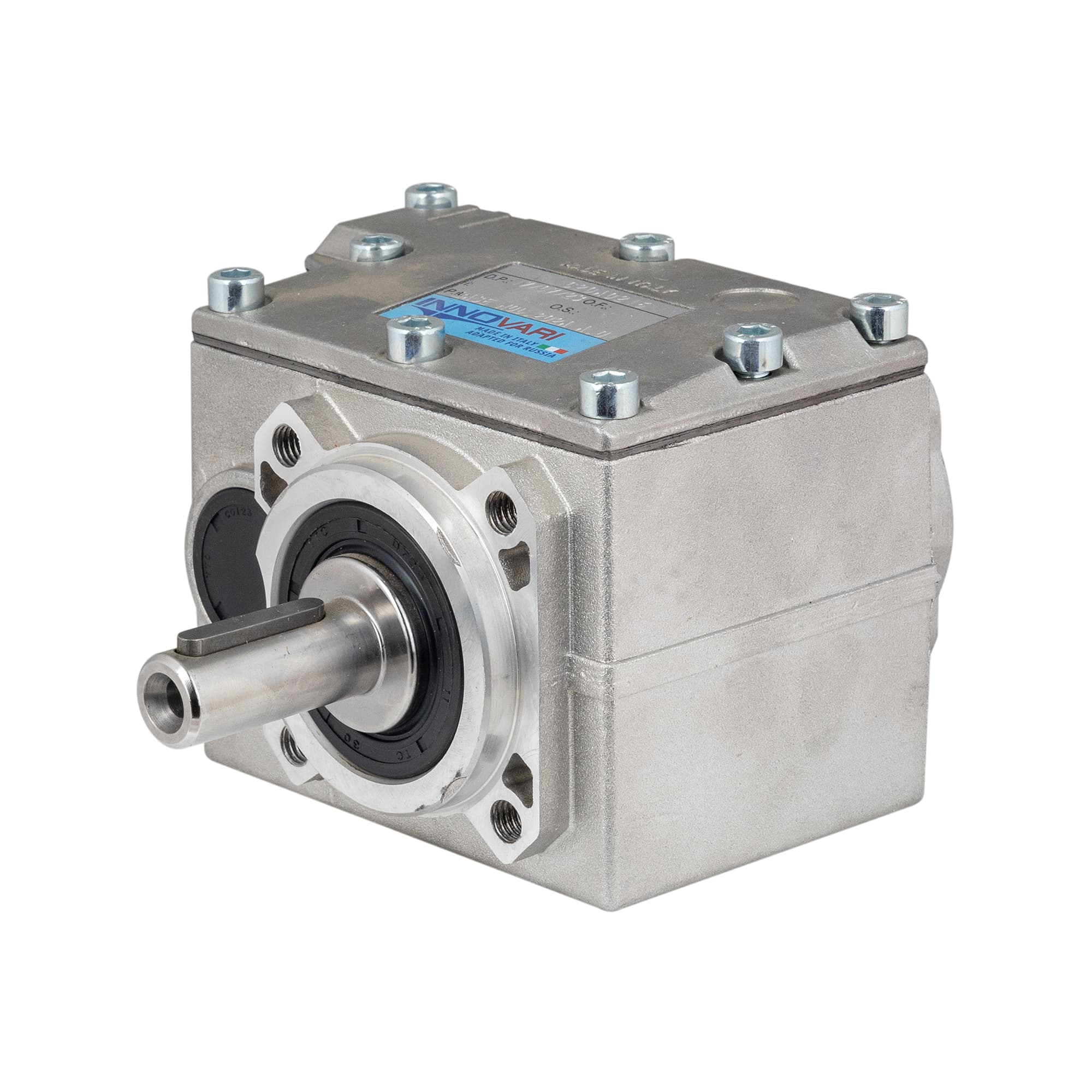

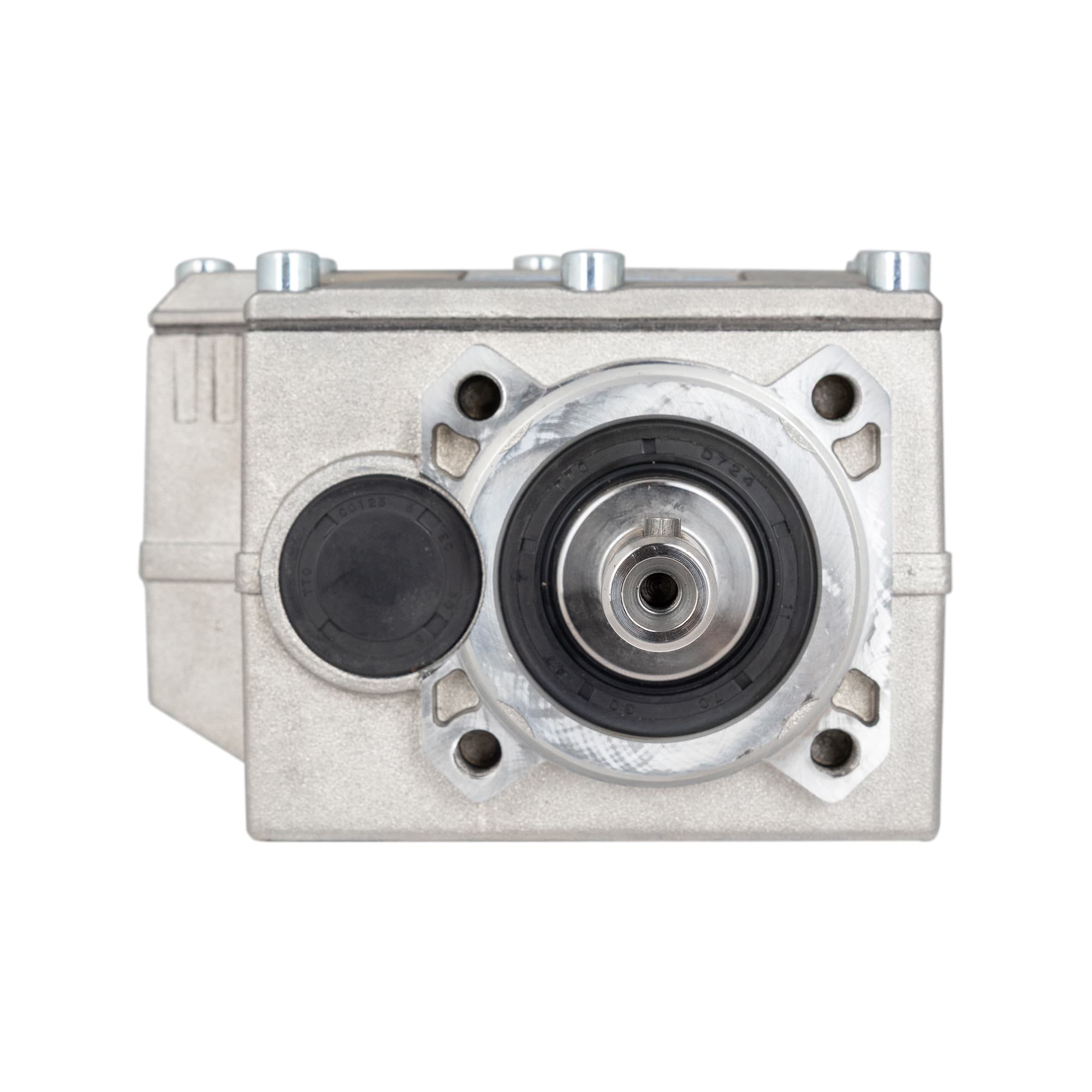

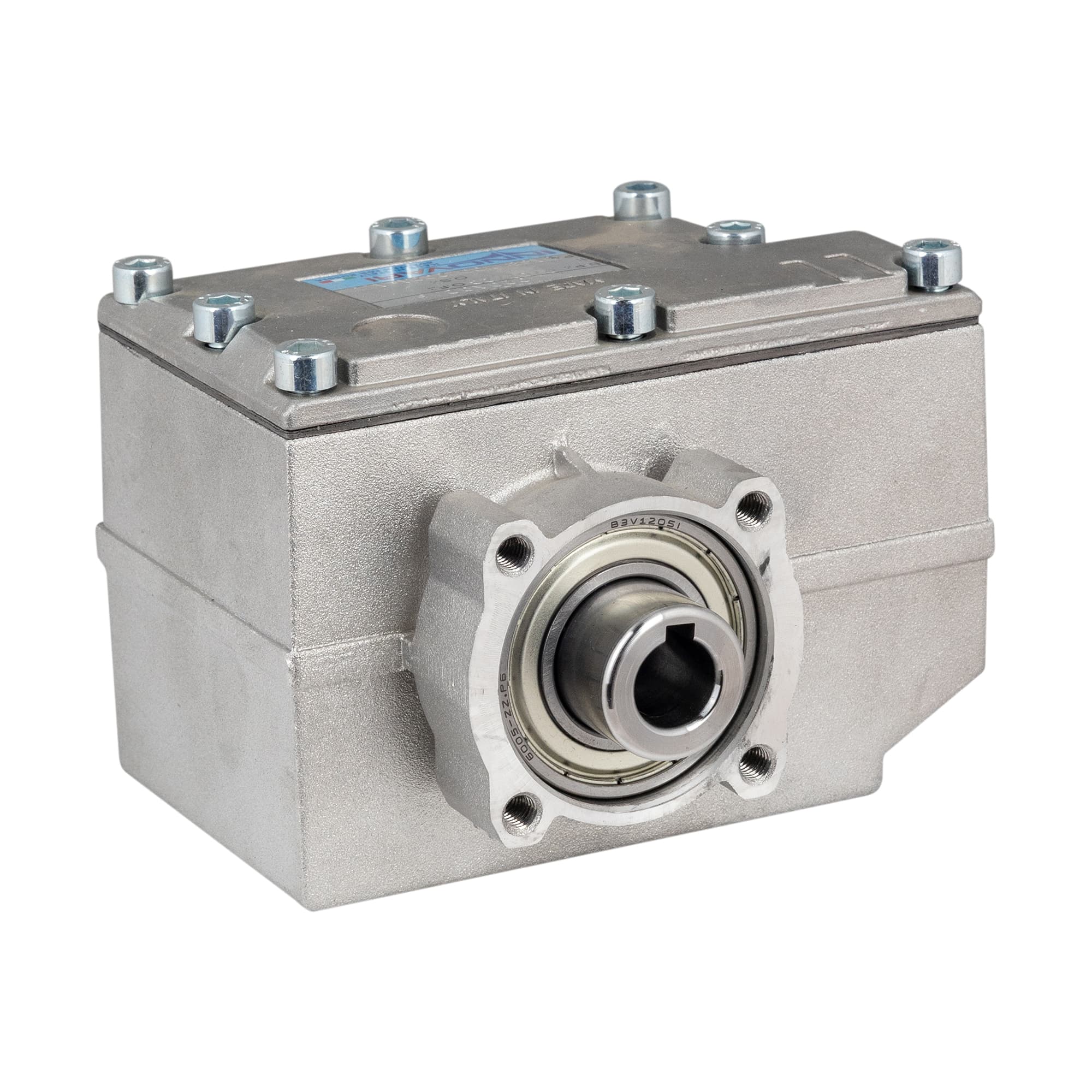

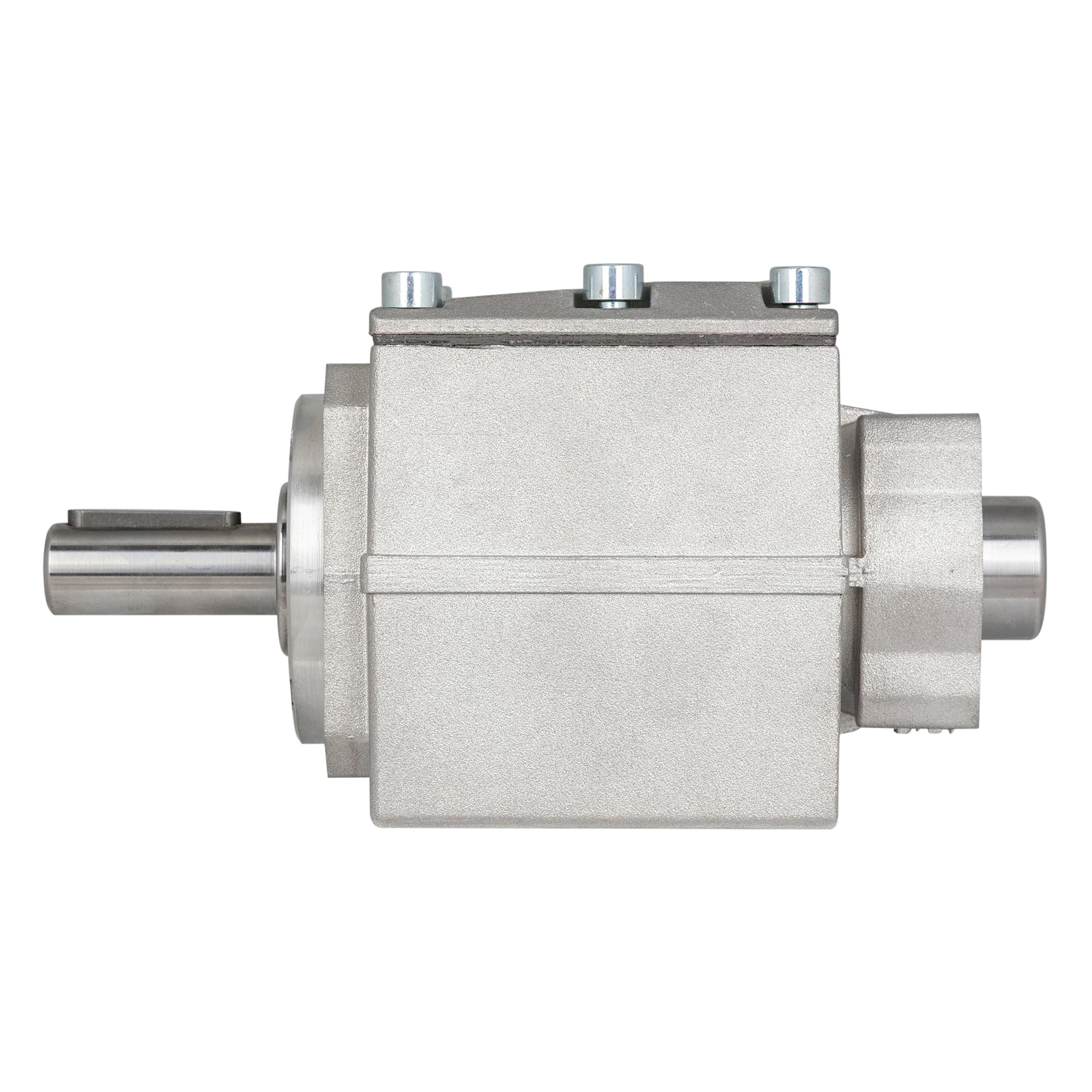

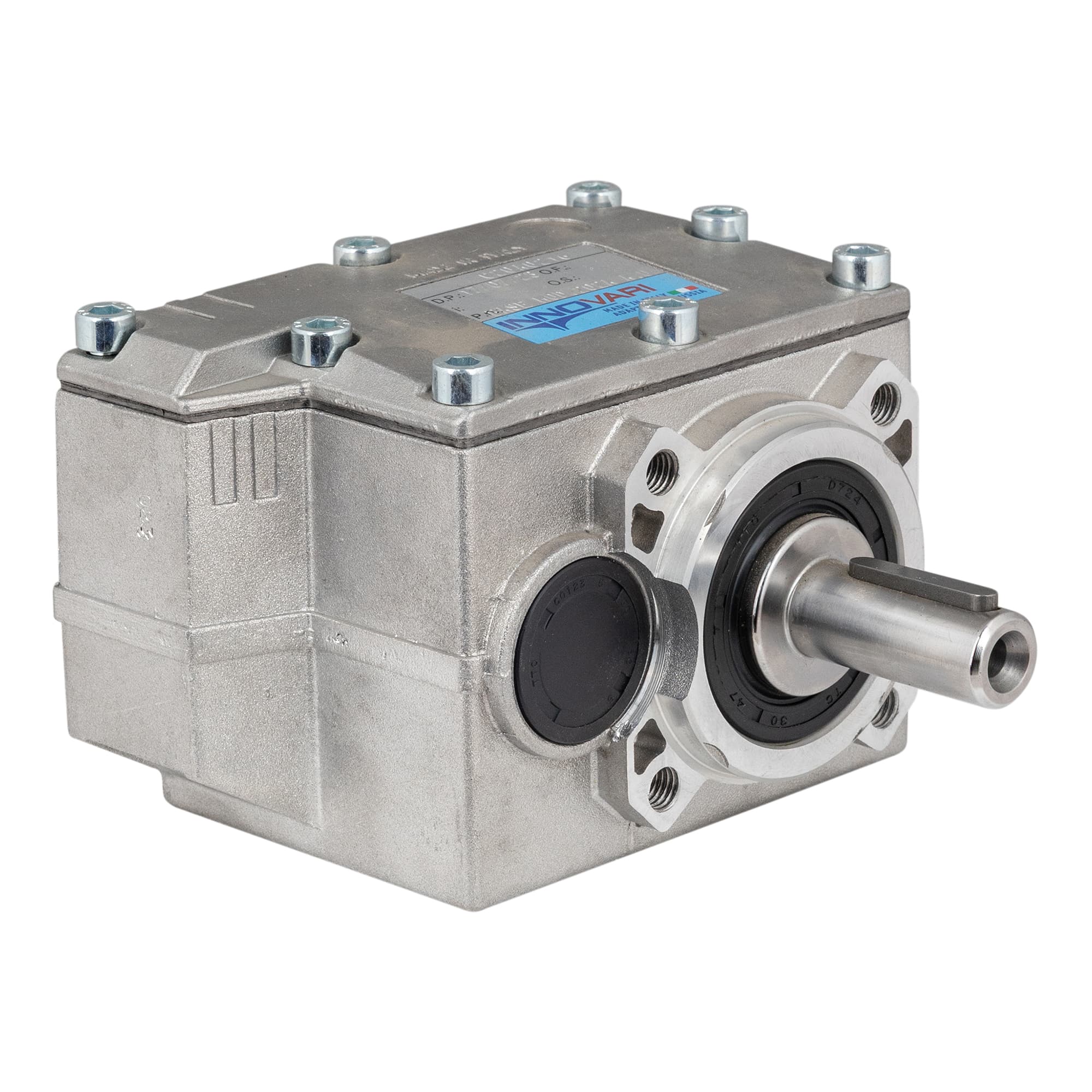

Цилиндрический редуктор INNOVARI представлен в типоразмере 202A имеет передаточное число i=11.42 входной вал диаметр 11 мм. Выходной (выступающий) вал диаметр 16 мм. Компактный соосный редукторы в алюминиевом корпусе типоразмера 202А был специально разработан для применений, где длина привода имеет критическое значение. Этот редуктор имеет укороченное расстояние между подшипниками, поэтому не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок. Редуктор соединяется с электродвигателем посредством входного фланца В5 (большой) или В14 (малый) в соответствии с фланцем и диаметром вала электродвигателя. Без входного фланца поставка невозможна. Обязательно выберите подходящий фланец. Электродвигатель не входит в комплект поставки. Необходимо заказать отдельной позицией. Необходимо также выбрать выходной фланец или лапы в зависимости от желаемого способа крепления к оборудованию потребителя. Поставляется в сборе с выбранными входным (моторным) фланцем, выходным фланцем или лапами. Данные по напряжению питания и крутящему моменту приведено в соответствии с двигателем мощностью 0,55 кВт, 1400 об/мин Типоразмер редуктора Передаваемый момент (Нм) Мощность присоединяемых двигателей (кВт) Диаметр выходного вала (мм) Передаточные числа Габаритные размеры 202А 70 0,18...0,55 14, 16, 20, 24, 25 3,44…61,89 Размеры

Технические характеристики

Таб 3 - HTMLОсобенности соосных цилиндрических редуктор INNOVARI Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов. Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN, DAVID BROWN, FLENDER, SUMITOMO, PUJOL. •    Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации.  •    Редуктор поставляется с маслом, залитым в объёме, позволяющем монтировать его в любом монтажном положении •    Входные и выходные валы изготовлены из стали 39 NiCrMo3 •    Используются высококачественные подшипники KOYO, NSK, KBC •    Используются высококачественные сальники Freudenberg, NOK •    Используются графитовые прокладки •    Уровень шума 60/65 dBA
Высота, мм89
Ширина, мм128
Глубина, мм157,3
Тип редуктораЦилиндрический
Входной фланецНеобходимо выбрать
Диаметр выходного вала, мм16
Типоразмер202A
ЛапыНеобходимо выбрать
Тип разрешительной документацииСертификат Соответствия добровольный
Разрешительная документация действительна с22.04.2026
Разрешительная документация действительна по21.04.2029
Номер разрешительной документацииРОСС RU.З2001.04ИБФ1.ОСП28.99002

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Диаметр входного вала, мм
Мощность электродвигателя
Ном. частота вращения выходного вала, об/мин
Передаточное число
АртикулЦена с НДСДиаметр входного вала, ммМощность электродвигателяНом. частота вращения выходного вала, об/минПередаточное число
B202A-N(1/3.44)BN0B340 900 ₽110,554073,44
B202A-N(1/3.44)BN1B340 900 ₽140,554073,44
B202A-N(1/4.28)BN1B340 900 ₽140,553274,28
B202A-N(1/6.23)BN0B340 900 ₽110,552256,23
B202A-N(1/6.23)BN1B340 900 ₽140,552256,23
B202A-N(1/7.20)BN1B340 900 ₽140,551947,20
B202A-N(1/7.74)BN0B340 900 ₽110,551817,74
B202A-N(1/7.74)BN1B340 900 ₽140,551817,74
B202A-N(1/9.85)BN0B340 900 ₽110,551429,85
B202A-N(1/11.42)BN0B340 900 ₽110,5512311,42
B202A-N(1/11.42)BN1B340 900 ₽140,5512311,42
B202A-N(1/16.20)BN0B340 900 ₽110,378616,20
B202A-N(1/16.20)BN1B340 900 ₽140,378616,20
B202A-N(1/18.78)BN0B340 900 ₽110,377518,78
B202A-N(1/18.78)BN1B340 900 ₽140,377518,78
B202A-N(1/21.84)BN1B340 900 ₽140,376421,84
B202A-N(1/35.91)BN0B340 900 ₽110,373935,91
B202A-N(1/35.91)BN1B340 900 ₽140,373935,91
B202A-N(1/46.87)BN1B340 900 ₽140,2529,9046,87
B202A-N(1/49.76)BN0B340 900 ₽110,2528,1049,76
B202A-N(1/49.76)BN1B340 900 ₽140,2528,1049,76
B202A-N03BN0B340 900 ₽110,552575,45
B202A-N03BN1B340 900 ₽140,552575,45
B202A-N07BN1B340 900 ₽140,551429,85
B202A-N09BN0B340 900 ₽110,5510713,03
B202A-N09BN1B340 900 ₽140,5510713,03
B202A-N10BN0B340 900 ₽110,379315,10
B202A-N10BN1B340 900 ₽140,379315,10
B202A-N13BN0B340 900 ₽110,376621,15
B202A-N13BN1B340 900 ₽140,376621,15
B202A-N15BN0B340 900 ₽110,375326,31
B202A-N15BN1B340 900 ₽140,375326,31
B202A-N16BN1B340 900 ₽140,3748,528,88
B202A-N18BN0B340 900 ₽110,2537,1037,69
B202A-N18BN1V640 900 ₽140,2537,1037,69
B202A-N19BN0B340 900 ₽110,2529,9046,87
B202A-N21BN0B340 900 ₽110,1822,6061,89
B202A-N21BN1B340 900 ₽140,1822,6061,89
