Цилиндрические редукторы INNOVARI серии 452A INNOVARI

Цилиндрические редукторы INNOVARI серии 452A

Цилиндрические редукторы INNOVARI серии 452A. Подбор модификации по техническим характеристикам и артикулу.

Описание

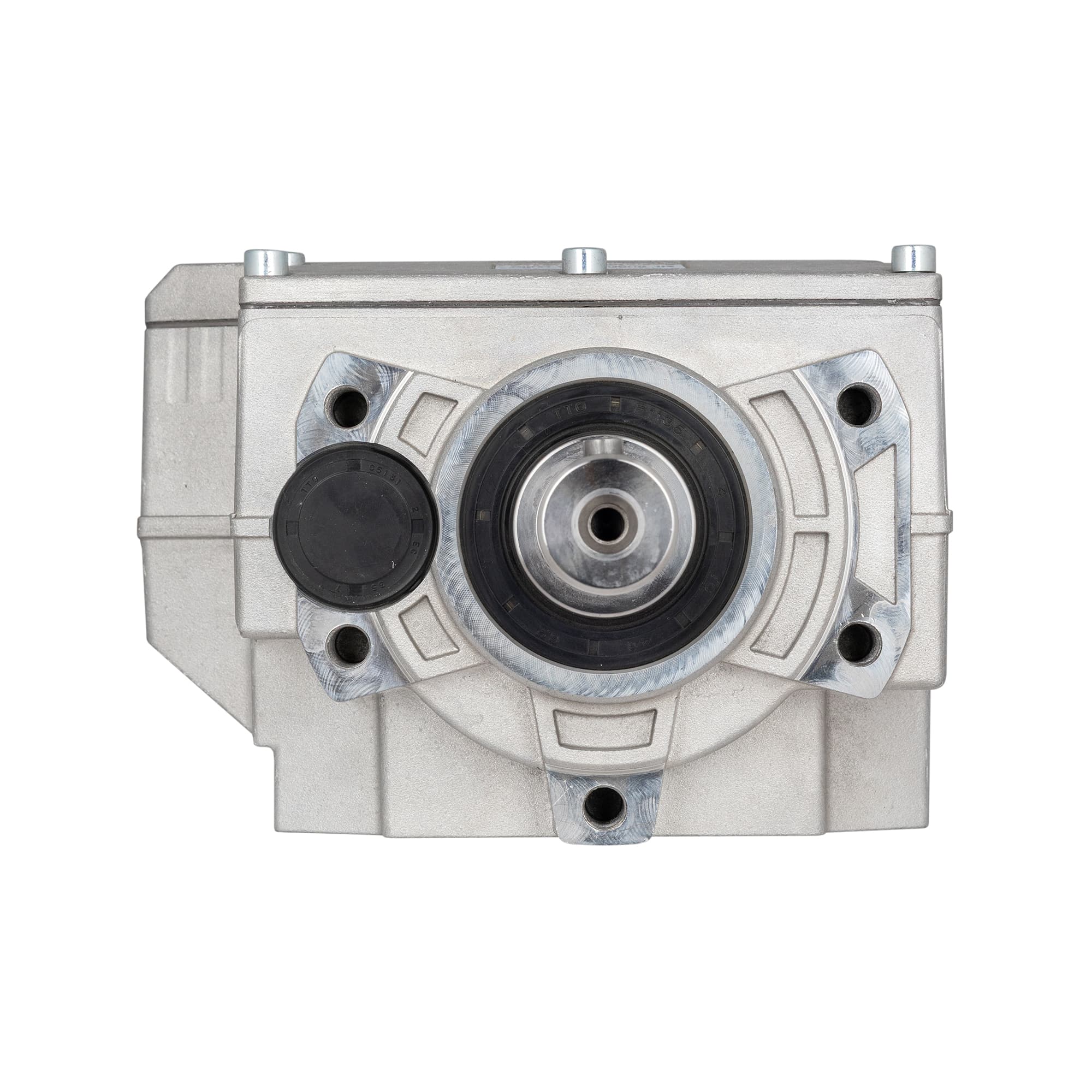

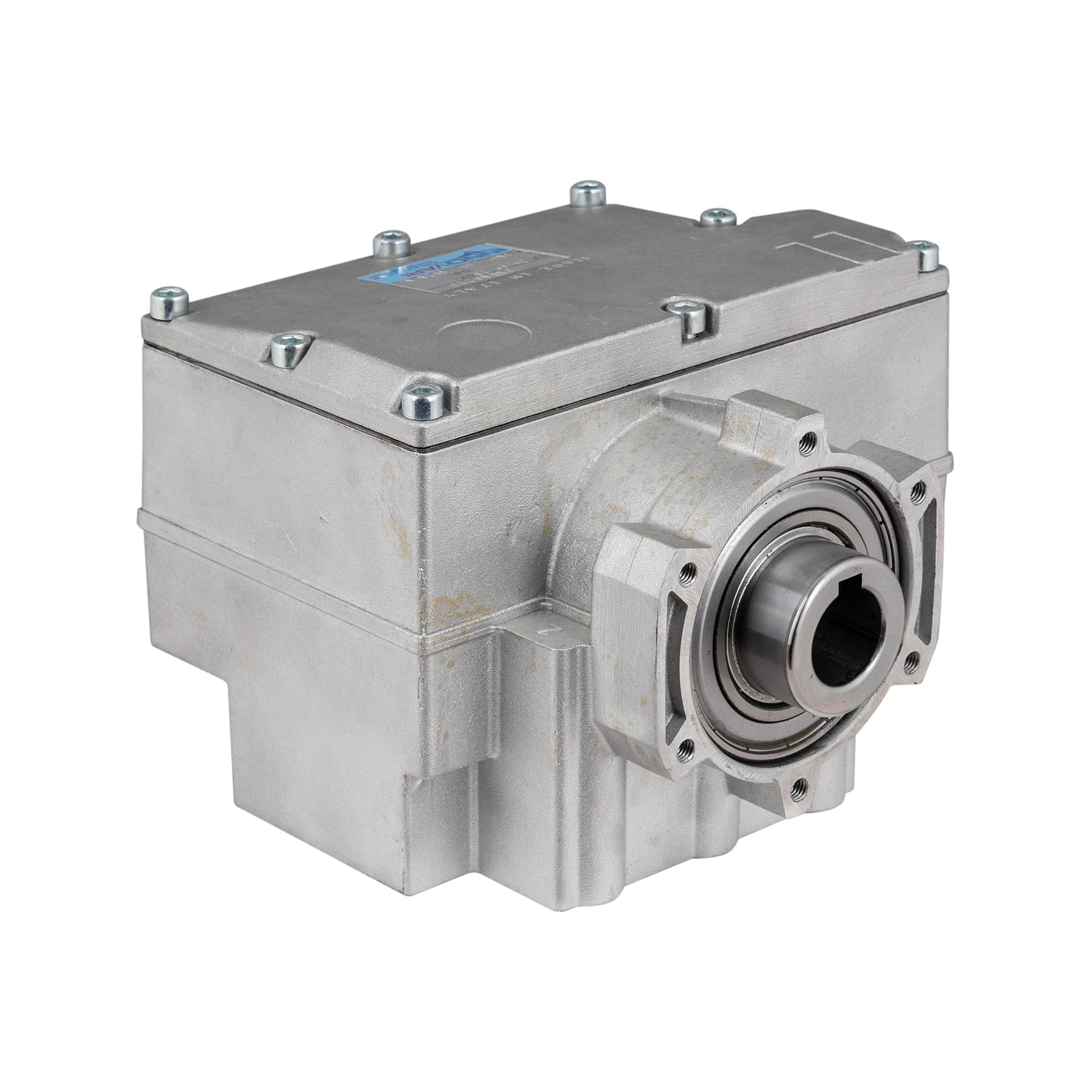

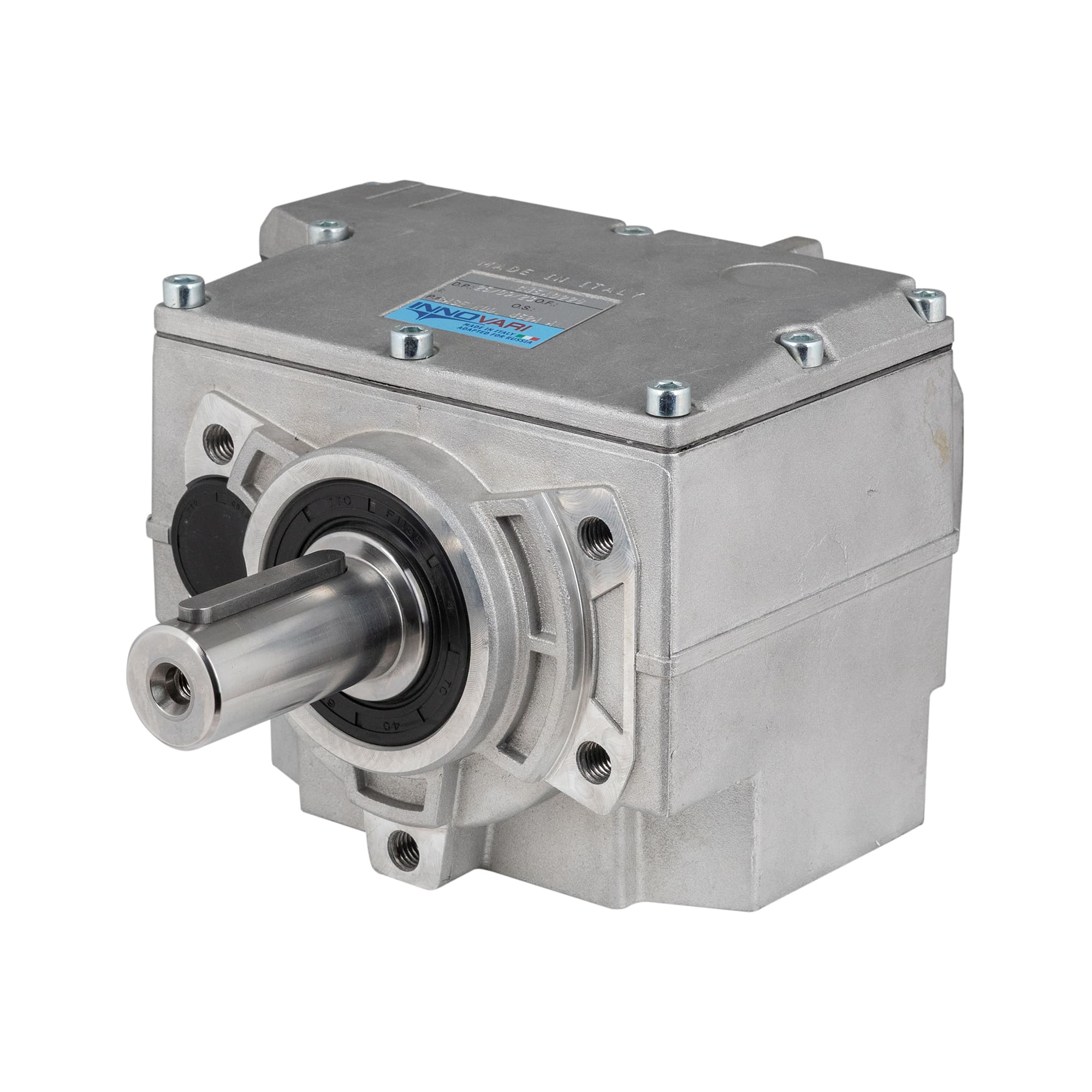

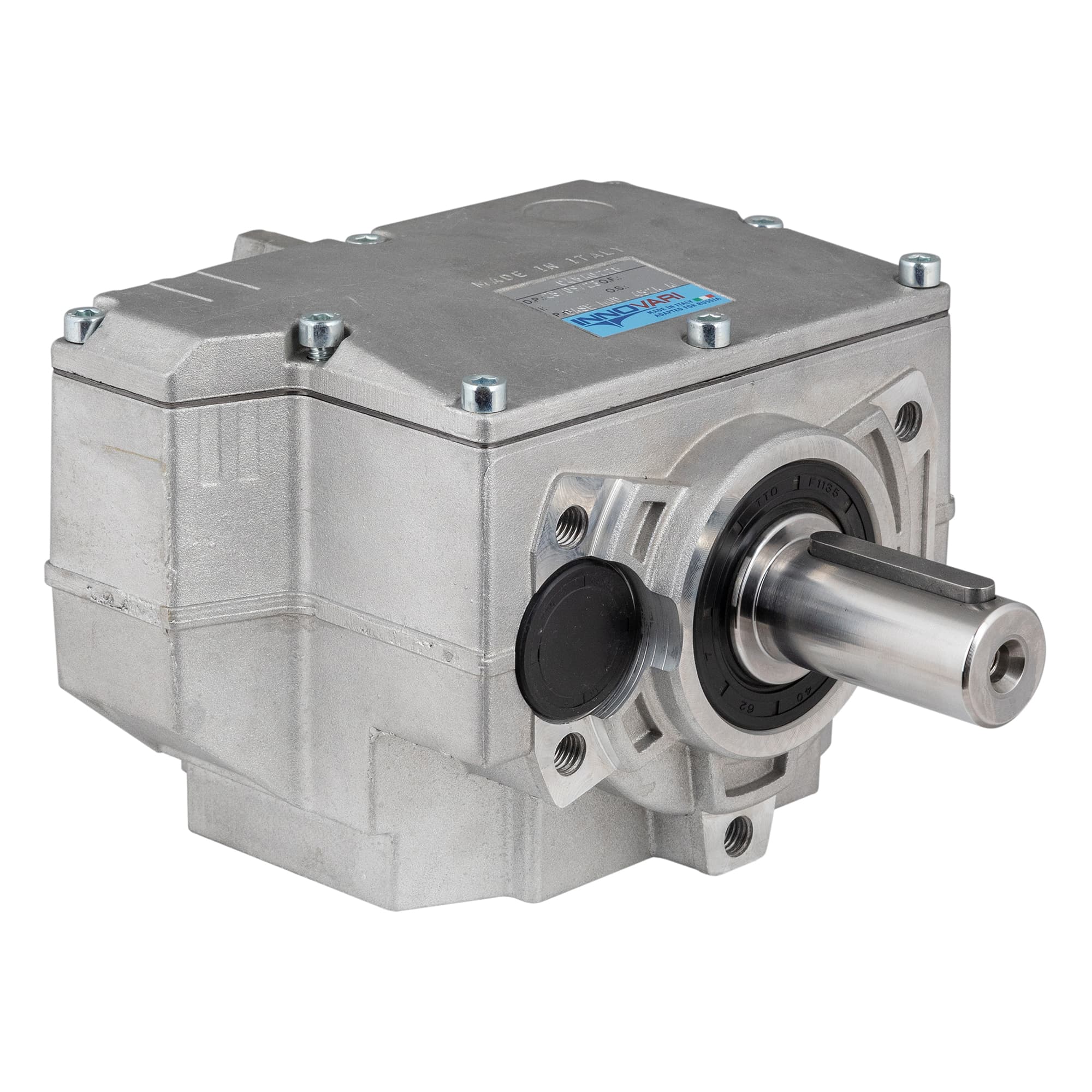

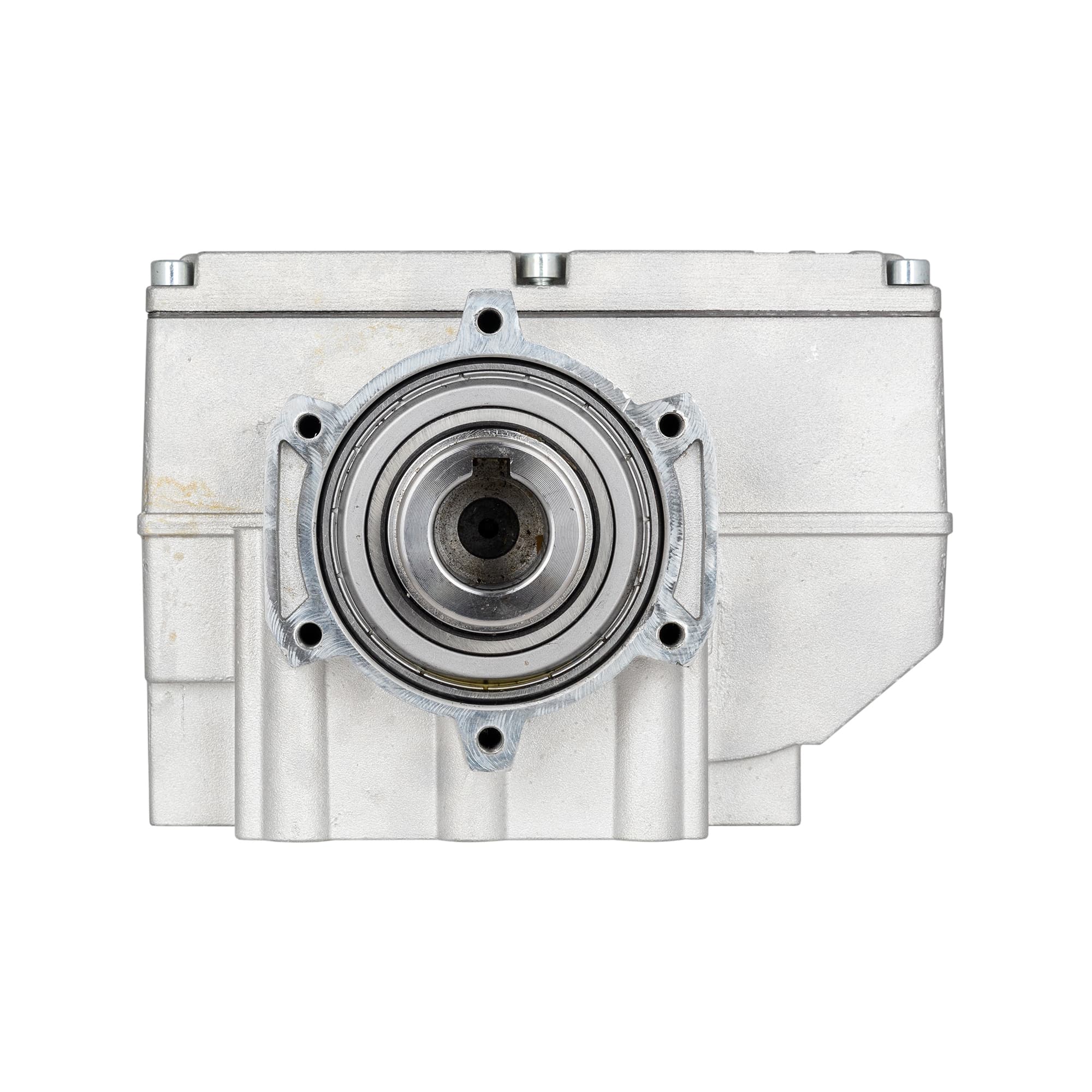

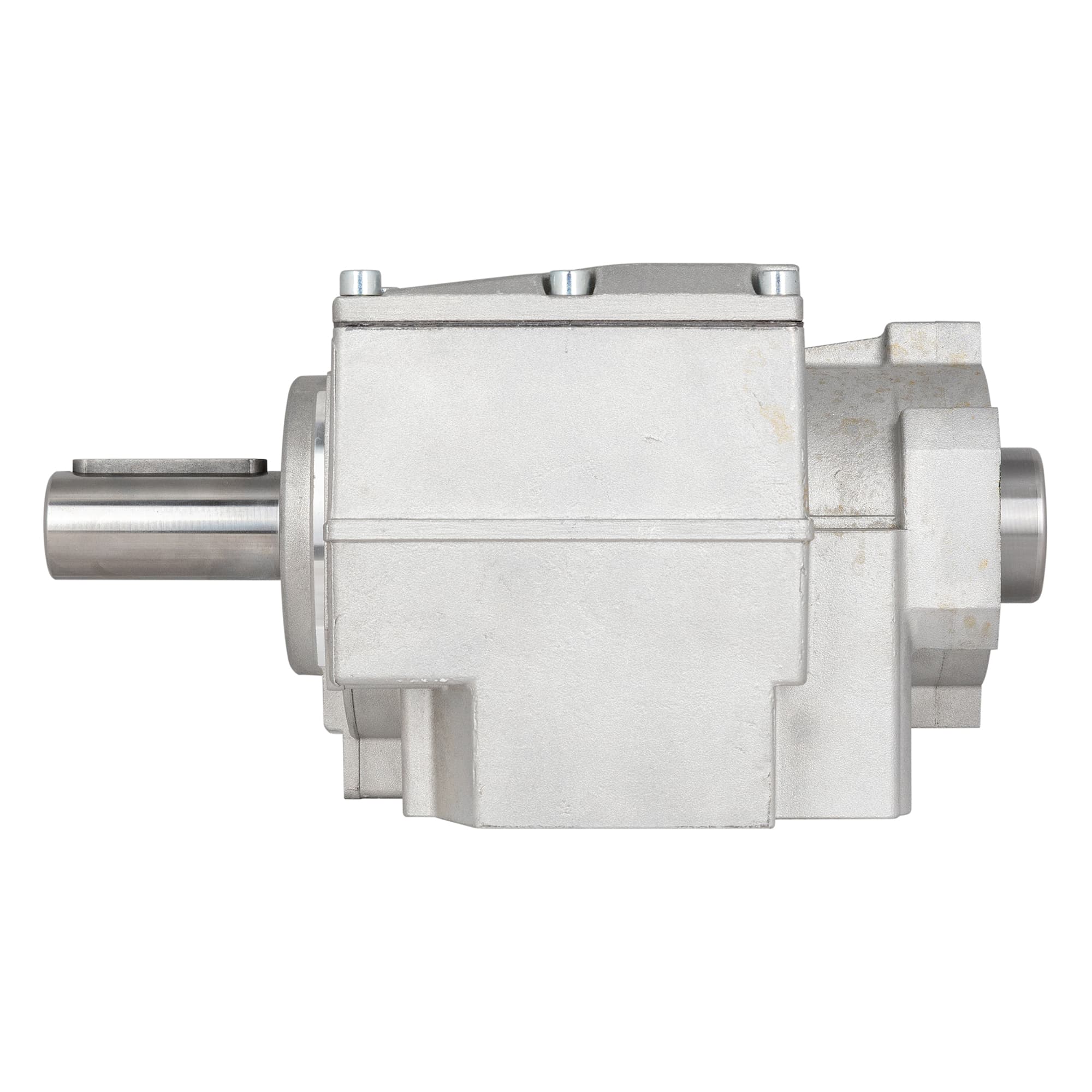

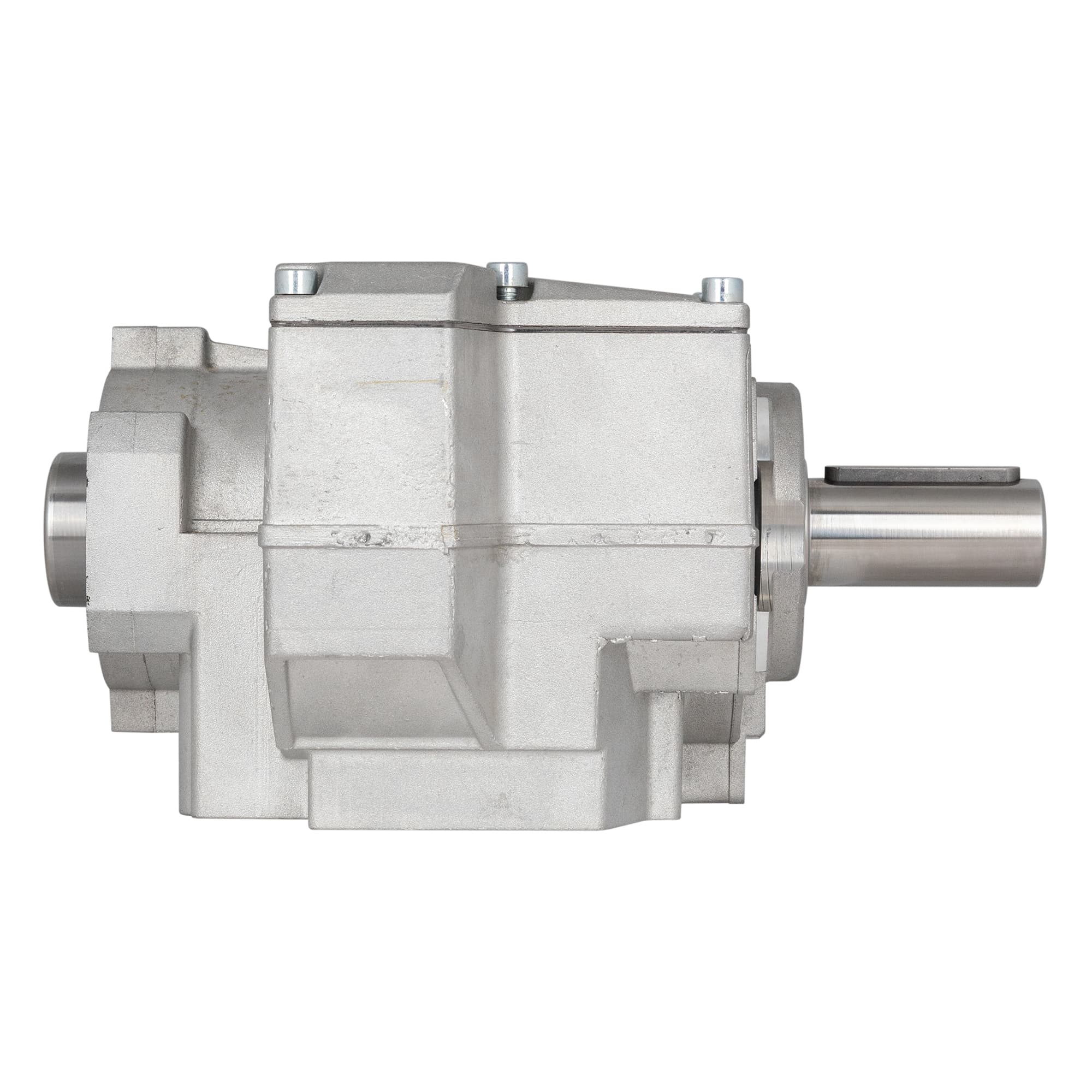

Цилиндрический редуктор INNOVARI представлен в типоразмере 452A имеет передаточное число i=11.43 входной вал диаметр 19 мм. Выходной (выступающий) вал диаметр 28 мм. Компактный соосный редукторы в алюминиевом корпусе типоразмера 452А был специально разработан для применений, где длина привода имеет критическое значение. Этот редуктор имеет укороченное расстояние между подшипниками, поэтому не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок. Все редукторы INNOVARI поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации Редуктор соединяется с электродвигателем посредством входного фланца В5 (большой) или В14 (малый) в соответствии с фланцем и диаметром вала электродвигателя. Без входного фланца поставка невозможна. Обязательно выберите подходящий фланец. Электродвигатели поставляются отдельной позицией.  Необходимо также выбрать выходной фланец или лапы в зависимости от желаемого способа крепления к оборудованию потребителя. Поставляется в сборе с выбранными входным (моторным) фланцем, выходным фланцем или лапами. Данные по напряжению питания и крутящему моменту приведено в соответствии с двигателем мощностью 4 кВт, 1400 об/мин ипоразмер редуктора Передаваемый момент (Нм) Мощность присоединяемых двигателей (кВт) Диаметр выходного вала (мм) Передаточные числа Габаритные размеры 452А 300 0,75…4,0 24, 25, 28, 30, 35 3,61…60,90 Размеры

Технические характеристики

Таб 3 - HTMLОсобенности соосных цилиндрических редуктор INNOVARI Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов. Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN, DAVID BROWN, FLENDER, SUMITOMO, PUJOL. Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации.  Редуктор поставляется с маслом, залитым в объёме, позволяющем монтировать его в любом монтажном положении Входные и выходные валы изготовлены из стали 39 NiCrMo3 Используются высококачественные подшипники KOYO, NSK, KBC Используются высококачественные сальники Freudenberg, NOK Используются графитовые прокладки Уровень шума 60/65 dBA
Высота, мм121,5
Ширина, мм190
Глубина, мм237,2
Тип редуктораЦилиндрический
Входной фланецНеобходимо выбрать
Диаметр выходного вала, мм28
Типоразмер452A
ЛапыНеобходимо выбрать
Тип разрешительной документацииСертификат Соответствия добровольный
Разрешительная документация действительна с22.04.2026
Разрешительная документация действительна по21.04.2029
Номер разрешительной документацииРОСС RU.З2001.04ИБФ1.ОСП28.99002

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Диаметр входного вала, мм
Мощность электродвигателя
Ном. частота вращения выходного вала, об/мин
Передаточное число
АртикулЦена с НДСДиаметр входного вала, ммМощность электродвигателяНом. частота вращения выходного вала, об/минПередаточное число
B452A-N(1/3.61)GN3B355 900 ₽2443883,61
B452A-N(1/3.61)GN4B355 900 ₽2843883,61
B452A-N(1/4.23)GN3B355 900 ₽2443314,23
B452A-N(1/4.23)GN4B355 900 ₽2843314,23
B452A-N(1/5.01)GN2B355 900 ₽1942795,01
B452A-N(1/5.01)GN3B355 900 ₽2442795,01
B452A-N(1/5.01)GN4B355 900 ₽2842795,01
B452A-N(1/6.07)GN3B355 900 ₽2442316,07
B452A-N(1/6.07)GN4B355 900 ₽2842316,07
B452A-N(1/6.81)GN3B355 900 ₽2442066,81
B452A-N(1/6.81)GN4B355 900 ₽2842066,81
B452A-N(1/7.96)GN2V355 900 ₽1941767,96
B452A-N(1/7.96)GN3B355 900 ₽2441767,96
B452A-N(1/7.96)GN4B355 900 ₽2841767,96
B452A-N(1/9.45)GN3B355 900 ₽2441489,45
B452A-N(1/9.45)GN4B355 900 ₽2841489,45
B452A-N(1/11.43)GN2B355 900 ₽19412211,43
B452A-N(1/11.43)GN3B355 900 ₽24412211,43
B452A-N(1/11.43)GN4B355 900 ₽28412211,43
B452A-N(1/14.21)GN2B355 900 ₽1939914,21
B452A-N(1/14.21)GN3B355 900 ₽2439914,21
B452A-N(1/14.21)GN4B355 900 ₽2839914,21
B452A-N(1/16.62)GN3B355 900 ₽2438416,62
B452A-N(1/16.62)GN4V355 900 ₽2838416,62
B452A-N(1/20.10)GN3B355 900 ₽242,27020,10
B452A-N(1/20.10)GN4B355 900 ₽282,27020,10
B452A-N(1/24.98)GN2B355 900 ₽191,855624,98
B452A-N(1/24.98)GN3B355 900 ₽241,855624,98
B452A-N(1/29.41)GN2B355 900 ₽191,547,629,41
B452A-N(1/29.41)GN3B355 900 ₽241,547,629,41
B452A-N(1/29.41)GN4B355 900 ₽281,547,629,41
B452A-N(1/35.58)GN3B355 900 ₽241,539,335,58
B452A-N(1/35.58)GN4B355 900 ₽281,539,335,58
B452A-N(1/40.50)GN2B355 900 ₽191,134,640,50
B452A-N(1/40.50)GN4B355 900 ₽281,134,640,50
B452A-N(1/44.22)GN3B355 900 ₽241,131,744,22
B452A-N(1/49.00)GN1B355 900 ₽240,7528,649,00
B452A-N(1/49.00)GN2B355 900 ₽190,7528,649,00
B452A-N(1/60.90)GN2B355 900 ₽190,752360,90
B452A-N14GN2B355 900 ₽191,539,335,58
B452A-N16GN2B355 900 ₽191,131,744,22
