Штуцер передвижной ШП
Офиц. дилер ОВЕНРаздел на сайте ПРОМСИТЕХ

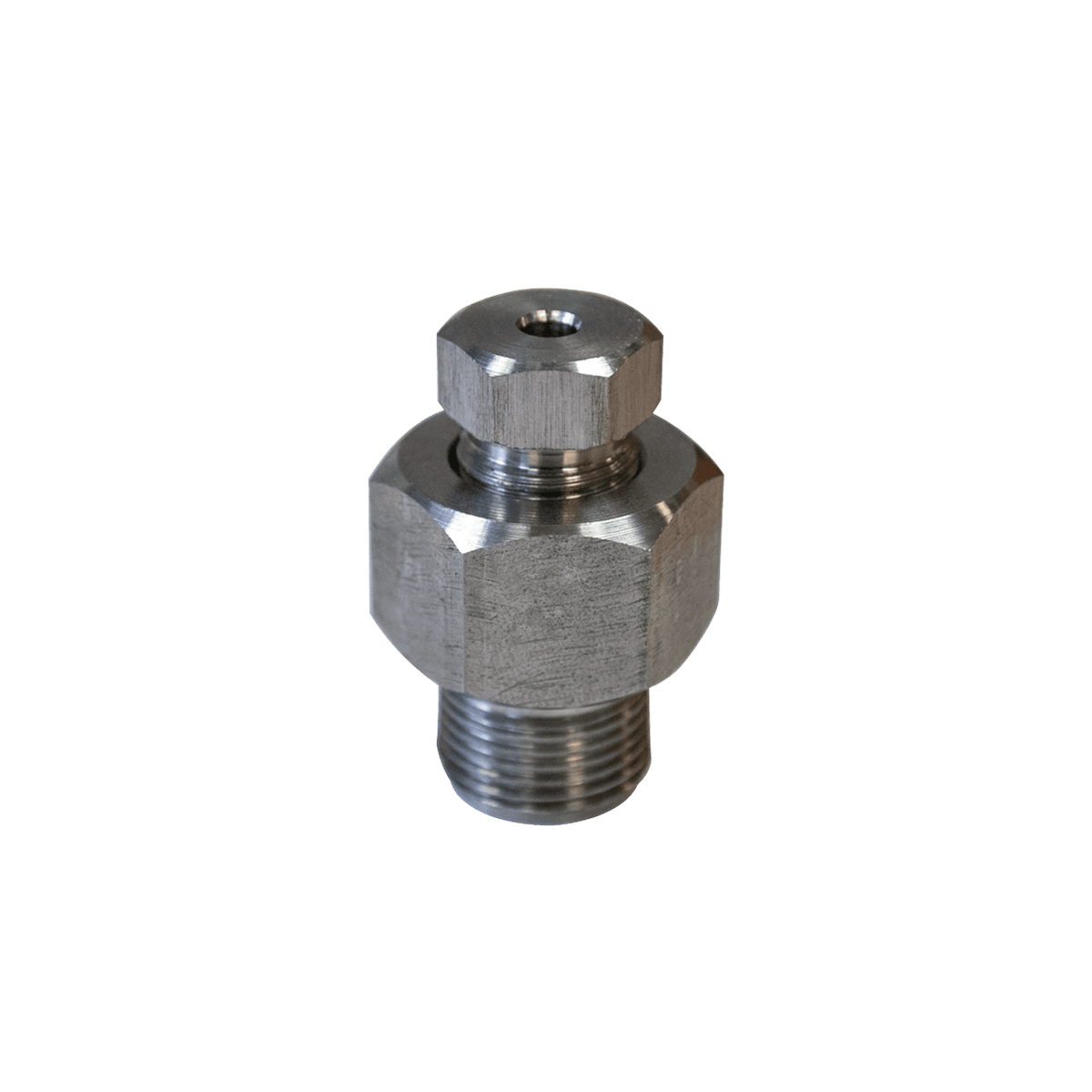

Штуцер передвижной ШП

Штуцер передвижной ШП для регулирования глубины погружения датчика температуры

Штуцер передвижной предназначен для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и…

Применяется в
ОВККотельныеТеплоснабжениеПищевое
от1 403 ₽
Выбрать модификацию

Описание

Штуцер передвижной предназначен для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

Технические характеристики

  • Многоразовое использование.
  • Материал уплотнения – фторопласт-4.
  • Материал штуцера: нержавейка AISI 304.
  • Максимальная рабочая температура: +260 °С.
  • Максимальное рабочее давление 1,0 МПа.

Чертёж передвижного штуцера

Чертеж подвижного штуцера

Конструктивное исполнение штуцеров

Исполнение

L1, mm

L2, mm

M

d, mm

S1

S2
ШП G1/2.5 43 14,5 G1/2 5,3 27 17
ШП G1/2.6 43 14,5 G1/2 6,3 27 17
ШП G1/2.8 48 14,5 G1/2 8,5 S27 S22
ШП G1/2.10 48 14,5 G1/2 10,5 S27 S22
ШП М27х2.8 50 16,5 М27×2 8,5 S36 S22
ШП M27×2.10 50 16,5 М27×2 10,5 S36 S22
ШП М27×2.20 47 16,5 М27×2 21,5 S36 S22
ШП М20×1,5.3 42 14,5 М20×1,5 3,3 S27 S17
ШП М20×1,5.4,5 43 14,5 М20×1,5 4,8 S27 S17
ШП М20×1,5.5 43 14,5 М20×1,5 5,3 27 17
ШП М20×1,5.6 43 14,5 М20×1,5 6,3 27 17
ШП М20×1,5.8 48 14,5 М20×1,5 8,5 27 22
ШП M20×1,5.10 48 14,5 М20×1,5 10,5 S27 S22
ШП М16×1,5.3 40 12 М16×1,5 3,3 S22 S17
ШП М16×1,5.4,5 40 12 М16×1,5 4,8 S22 S17
ШП М12×1,5.3 41 12 М12×1,5 3,3 S22 S17
ШП М10×1.3 39 10 М10×1 3,3 S22 S17
ШП М10×1.4,5 39 10 М10×1 4,8 22 17
ШП М10×1,5.3 39 10 М10×1,5 3,3 S22 S17
ШП М10×1,5.4,5 39 10 М10×1,5 4,8 S22 S17
ШП М8×1.3 37 8 М8×1 3,3 22 17
ШП М8×1.4,5 37 8 М8×1 4,8 22 17

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
АртикулЦена с НДС
ШП М27Х2.82 318 ₽
ШП М27Х2.102 501 ₽
ШП М27Х2.204 514 ₽
ШП М20Х1,5.81 403 ₽
ШП М20Х1,5.101 403 ₽
ШП G1/2.81 403 ₽
ШП G1/2.101 647 ₽
ШП М20Х1,5.4,54 026 ₽
ШП М8Х1.4,53 660 ₽
ШП М12Х1,5.4,52 471 ₽
ШП М20Х1,5.32 489 ₽
ШП М10Х1.32 684 ₽
ШП М16Х1,5.33 050 ₽
ШП М8Х1.32 928 ₽
ШП М12Х1,5.32 867 ₽
ШП М10Х1,5.32 471 ₽
ШП М10Х1,5.4,53 660 ₽
ШП М10Х1.4,53 416 ₽
ШП М16Х1,5.4,53 904 ₽
ШП G1/2.63 379 ₽
ШП М20Х1,5.62 245 ₽
ШП М27Х2.4,53 294 ₽
ШП М20Х1,5.52 013 ₽
ШП G1/2.52 196 ₽
