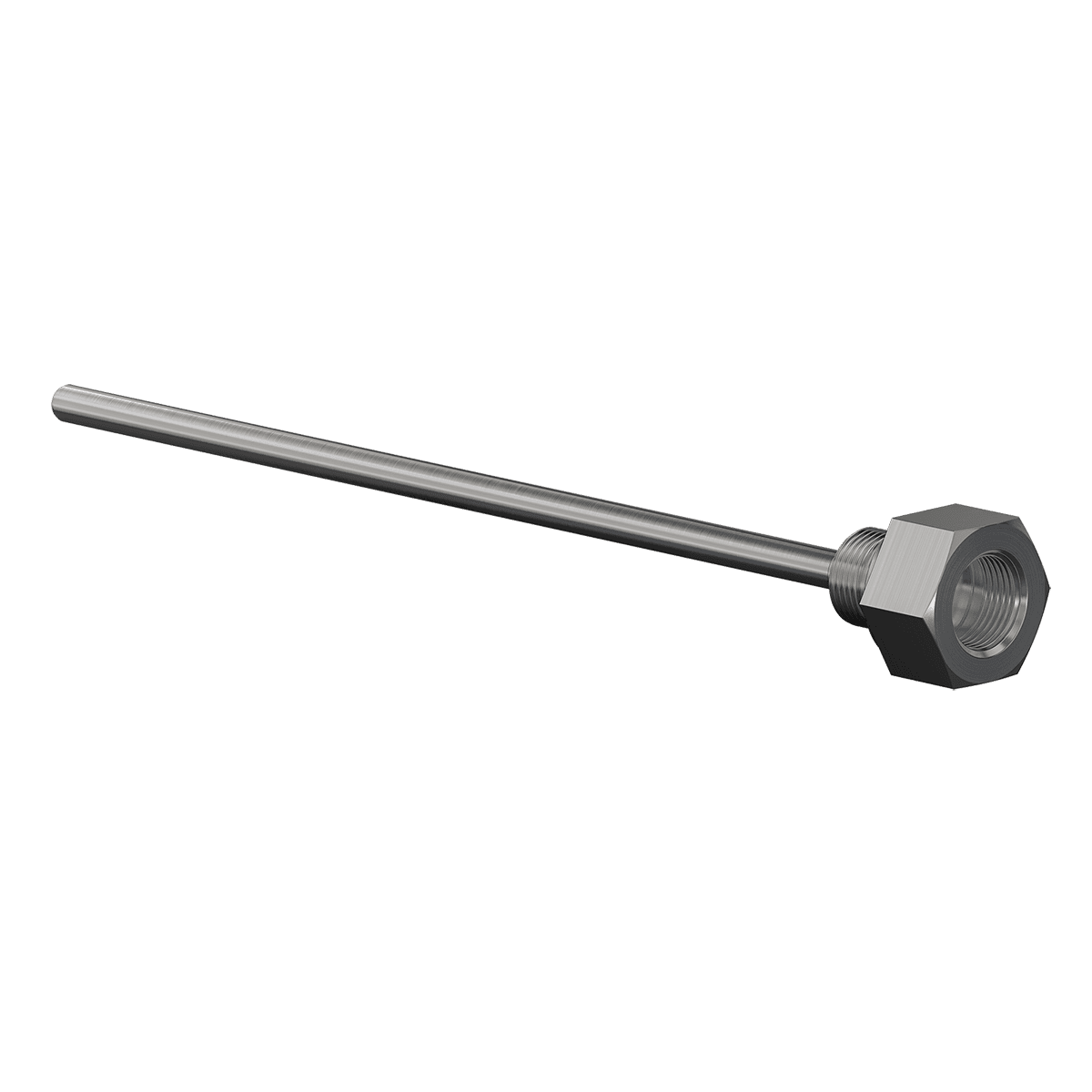

ОВЕН Гильза защитная ГЗ.6,3

Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм

Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 6 мм. Область…

Применяется в
ОВККотельныеТеплоснабжениеПищевое
от1 586 ₽
Выбрать модификацию

Описание

Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 6 мм.

Область применения: ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными жидкостями и газами к материалу гильзы.

Преимущества использования гильз защитных ГЗ.6,3

  • Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
  • Защита монтажной части датчика от механического воздействия рабочей среды.

  • Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.

  • Удобство и быстрота монтажа и фиксации монтажной части датчика в исполнении гильз с крепёжным пломбировочным винтом.
  • Маленький показатель тепловой инерции за счёт малого диаметра монтажной части и толщины стенок гильзы.

Технические характеристики

  • Температура эксплуатации: до +200 °С.
  • Плотность рабочей среды: до 1000 кг/м3
  • Давление рабочей среды: до 6,3 МПа.
  • Скорость потока для воды:
    • не более 4 м/с – для гильз с вылетом* до 250 мм.
  • Скорость потока для пара:
    • не более 80 м/с – для гильз с вылетом до 127 мм;
    • не более 46 м/с – для гильз с вылетом от 130 до 250 мм.

* вылет – это фактический размер гильзы, находящийся в потоке.

Материалы деталей, контактирующих с рабочей средой:

  • Трубка – 12Х18Н10Т.
  • Штуцер и глухая шайба – AISI 304.

Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и фиксацией монтажной части датчика пломбировочным винтом

Для датчиков с диаметром 5 мм (ДТС214, 314, 414, 3014)

Конструктивное исполнение

Обозначение при заказе

М

Длина монтажной части датчика L, мм
Для датчиков с диаметром 5 мм (ДТС3014, 214, 314, 414)

ГЗ.6,3.С.5.Б.1.10.L

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.5.Б.3.10.L

G1/2

ГЗ.6,3.С.5.Б.4.10.L

R1/2

ГЗ.6,3.С.5.Б.7.10.L

М16×1,5

Для датчиков с диаметром 6 мм (ДТС012, 013, 094, 515)

Конструктивное исполнение

Обозначение при заказе

М

Длина монтажной части датчика L, мм
Для датчиков с диаметром 6 мм (ДТС094, 515)

ГЗ.6,3.С.6.Б.1.10.L

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.6.Б.3.10.L

G1/2

ГЗ.6,3.С.6.Б.4.10.L

R1/2

ГЗ.6,3.С.6.Б.7.10.L

М16×1,5

Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и к датчику

Для датчиков с диаметром 5 мм с приварным штуцером (ДТС3044, 3194)

Конструктивное исполнение

Обозначение при заказе

М

М1

Длина монтажной части датчика L, мм
Для датчиков с диаметром 5 мм с приварным штуцером (ДТС3105, 3194)

ГЗ.6,3.С.5.Н.1.1.L

М20×1,5

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.5.Н.1.3.L

G1/2

ГЗ.6,3.С.5.Н.1.4.L

R1/2

ГЗ.6,3.С.5.Н.3.1.L

G1/2

М20×1,5

ГЗ.6,3.С.5.Н.3.3.L

G1/2

ГЗ.6,3.С.5.Н.3.4.L

R1/2

ГЗ.6,3.С.5.Н.4.1.L

R1/2

М20×1,5

ГЗ.6,3.С.5.Н.4.3.L

G1/2

ГЗ.6,3.С.5.Н.4.4.L

R1/2

ГЗ.6,3.С.5.Н.7.1.L

М16×1,5

М20×1,5

ГЗ.6,3.С.5.Н.7.3.L

G1/2

ГЗ.6,3.С.5.Н.7.4.L

R1/2

Для датчиков с диаметром 6 мм с подвижным штуцером (ДТС032, 033, 124, 145)

Конструктивное исполнение

Обозначение при заказе

М

М1

Длина монтажной части датчика L, мм
Для датчиков с диаметром 6 мм с подвижным штуцером (ДТС124, 145)

ГЗ.6,3.С.6.П.1.1.L

М20×1,5

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.6.П.1.3.L

G1/2

ГЗ.6,3.С.6.П.1.7.L

М16×1,5

ГЗ.6,3.С.6.П.3.1.L

G1/2

М20×1,5

ГЗ.6,3.С.6.П.3.3.L

G1/2

ГЗ.6,3.С.6.П.3.7.L

М16×1,5

ГЗ.6,3.С.6.П.4.1.L

R1/2

М20×1,5

ГЗ.6,3.С.6.П.4.3.L

G1/2

ГЗ.6,3.С.6.П.4.7.L

М16×1,5

ГЗ.6,3.С.6.П.7.1.L

М16×1,5

М20×1,5

ГЗ.6,3.С.6.П.7.3.L

G1/2

ГЗ.6,3.С.6.П.7.7.L

М16×1,5

Для датчиков с диаметром 6 мм с приварным штуцером (ДТС042, 043, 054, 194, 505, 3042)

Конструктивное исполнение

Обозначение при заказе

М

М1

Длина монтажной части датчика L, мм
Для датчиков с диаметром 6 мм с приварным штуцером (ДТС054, 194, 105)

ГЗ.6,3.С.6.Н.1.1.L

М20×1,5

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.6.Н.1.3.L

G1/2

ГЗ.6,3.С.6.Н.1.7.L

М16×1,5

ГЗ.6,3.С.6.Н.3.1.L

G1/2

М20×1,5

ГЗ.6,3.С.6.Н.3.3.L

G1/2

ГЗ.6,3.С.6.Н.3.4.L

R1/2

ГЗ.6,3.С.6.Н.3.7.L

М16×1,5

ГЗ.6,3.С.6.Н.4.1.L

R1/2

М20×1,5

ГЗ.6,3.С.6.Н.4.3.L

G1/2

ГЗ.6,3.С.6.Н.4.4.L

R1/2

ГЗ.6,3.С.6.Н.4.7.L

М16×1,5

ГЗ.6,3.С.6.Н.7.1.L

М16×1,5

М20×1,5

ГЗ.6,3.С.6.Н.7.3.L

G1/2

ГЗ.6,3.С.6.Н.7.7.L

М16×1,5

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
АртикулЦена с НДС
ГЗ.6,3.С.6.Н.7.7.2501 952 ₽
ГЗ.6,3.С.5.Б.3.10.2501 708 ₽
ГЗ.6,3.С.5.Н.4.4.2201 952 ₽
ГЗ.6,3.С.5.Н.4.4.2501 952 ₽
ГЗ.6,3.С.5.Н.1.3.2201 952 ₽
ГЗ.6,3.С.6.П.3.1.1001 830 ₽
ГЗ.6,3.С.5.Б.1.10.801 586 ₽
ГЗ.6,3.С.5.Н.1.3.701 830 ₽
ГЗ.6,3.С.5.Б.3.10.601 586 ₽
ГЗ.6,3.С.5.Б.3.10.501 586 ₽
ГЗ.6,3.С.6.П.1.1.2001 952 ₽
ГЗ.6,3.С.5.Б.1.10.1201 586 ₽
ГЗ.6,3.С.5.Б.1.10.1001 586 ₽
ГЗ.6,3.С.5.Н.3.3.701 830 ₽
ГЗ.6,3.С.6.Н.1.1.701 830 ₽
ГЗ.6,3.С.5.Н.3.4.601 830 ₽
ГЗ.6,3.С.6.Н.1.1.1001 830 ₽
ГЗ.6,3.С.6.П.1.1.2501 952 ₽
ГЗ.6,3.С.5.Н.1.4.1001 830 ₽
ГЗ.6,3.С.5.Б.1.10.501 586 ₽
ГЗ.6,3.С.5.Б.3.10.1001 586 ₽
ГЗ.6,3.С.6.Б.3.10.701 586 ₽
ГЗ.6,3.С.6.Б.4.10.1201 586 ₽
ГЗ.6,3.С.6.Б.4.10.2201 708 ₽
ГЗ.6,3.С.6.Б.3.10.501 586 ₽
ГЗ.6,3.С.6.Б.4.10.601 586 ₽
ГЗ.6,3.С.6.Б.4.10.501 586 ₽
ГЗ.6,3.С.6.Б.4.10.1001 586 ₽
ГЗ.6,3.С.6.Б.4.10.2001 708 ₽
ГЗ.6,3.С.6.Б.4.10.701 586 ₽
ГЗ.6,3.С.6.Б.4.10.2501 708 ₽
ГЗ.6,3.С.6.Б.4.10.1801 708 ₽
ГЗ.6,3.С.6.Б.1.10.1001 586 ₽
ГЗ.6,3.С.5.Н.1.1.1001 830 ₽
ГЗ.6,3.С.6.Б.4.10.1601 708 ₽
ГЗ.6,3.С.5.П.1.1.601 830 ₽
ГЗ.6,3.С.6.Б.4.10.801 586 ₽
ГЗ.6,3.С.6.П.3.1.501 830 ₽
ГЗ.6,3.С.6.Б.3.10.1201 586 ₽
ГЗ.6,3.С.6.Б.3.10.1001 586 ₽
ГЗ.6,3.С.5.Н.4.4.701 830 ₽
ГЗ.6,3.С.6.Б.1.10.1601 708 ₽
ГЗ.6,3.С.6.Б.3.10.1601 708 ₽
ГЗ.6,3.С.6.П.1.1.601 830 ₽
ГЗ.6,3.С.6.Б.3.10.601 586 ₽
ГЗ.6,3.С.5.Б.3.10.1601 708 ₽
ГЗ.6,3.С.6.Б.1.10.801 586 ₽
ГЗ.6,3.С.6.П.1.3.501 830 ₽
ГЗ.6,3.С.6.П.3.3.1601 952 ₽
ГЗ.6,3.С.6.П.3.3.801 830 ₽
