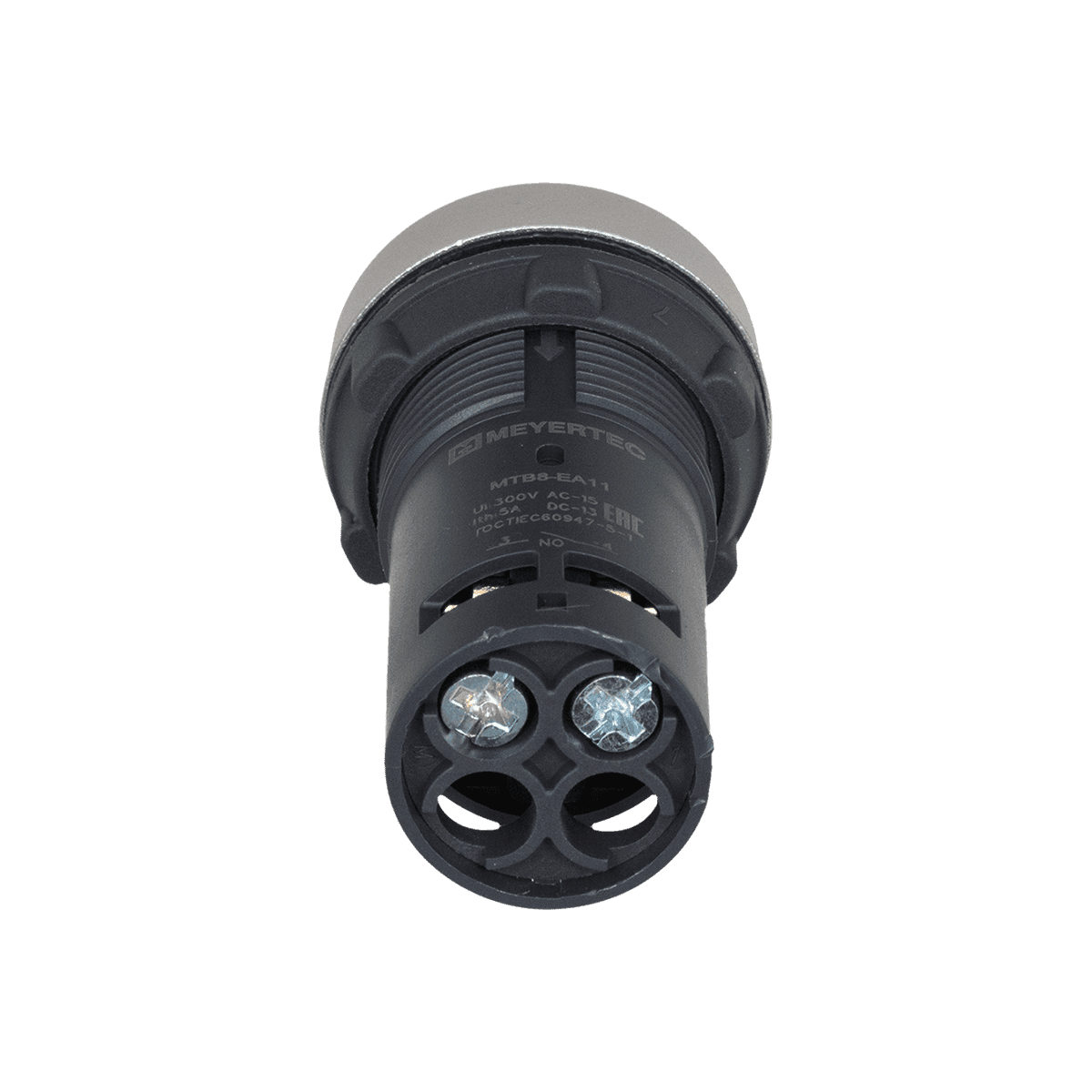

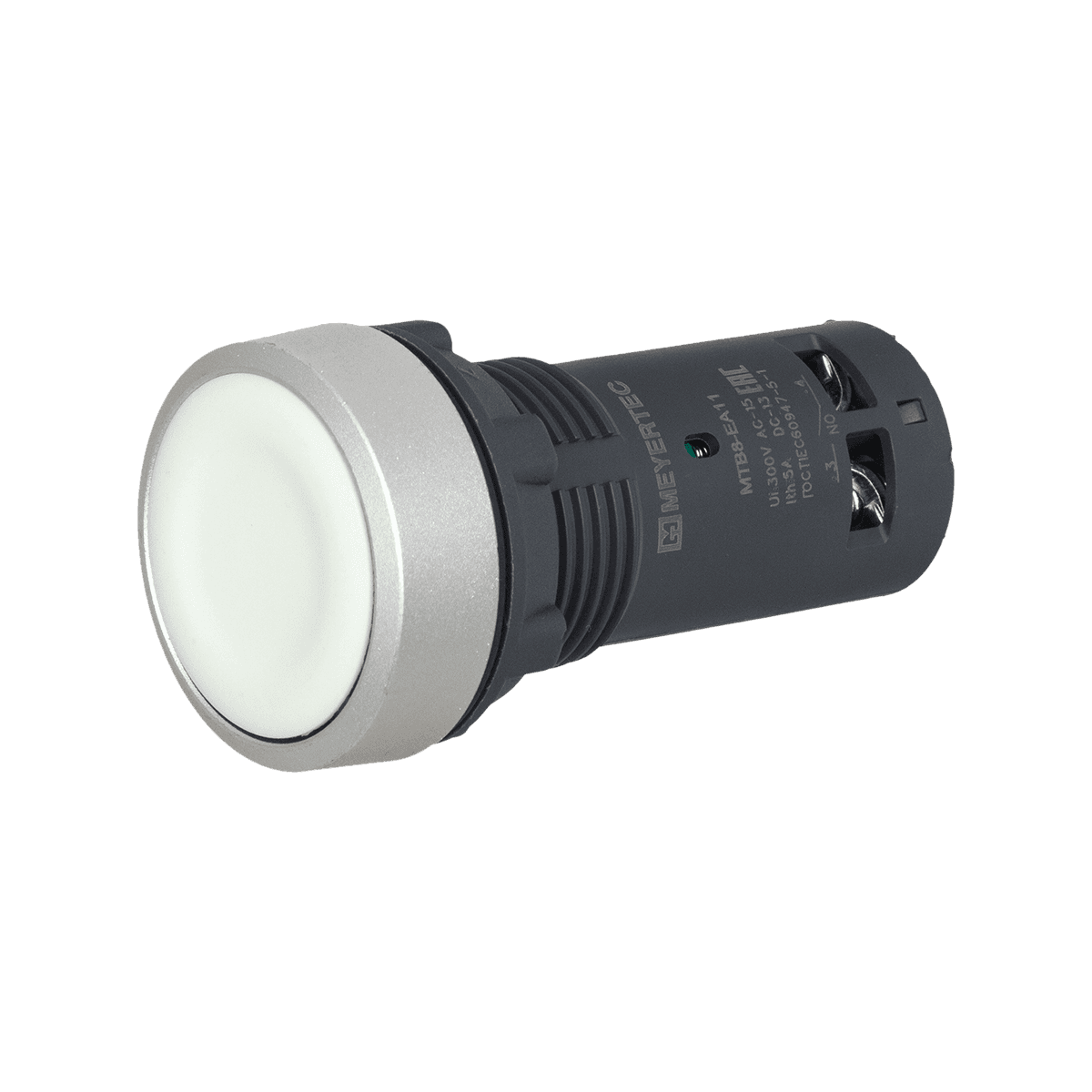

MTB8

MTB8 — устройства управления

Кнопки и переключатели серии MTB8 созданы для управления электромагнитными контакторами, пускателями, реле и другими устройствами вторичных цепей. Компактный…

IP65
Защита
от251 ₽
Выбрать модификацию

Описание

Кнопки и переключатели серии MTB8 созданы для управления электромагнитными контакторами, пускателями, реле и другими устройствами вторичных цепей. Компактный моноблочный корпус со степенью защиты IP65 обеспечивает долговечность и защиту элементов управления от воздействия внешней среды.

Широкий ассортимент модификаций серии MTB8 позволяет использовать их для решения любых задач в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления. Устройства отличаются простотой установки и высокой функциональностью.

Преимущества

  • Степень защиты IP65
  • Кольцо головки из анодированного алюминия
  • Компактный корпус – моноблок
  • Фиксация при помощи одной контргайки

Технические характеристики

Установочный диаметр 22 мм
Толщина стенки шкафа 1…6 мм
Температурный диапазон

Эксплуатация: -25…+55 °С

Хранение: -40…+70 °C
Влажность до 90 % без образования конденсата
Степень защиты по ГОСТ 14254 с фронтальной стороны в смонтированном положении IP65
Степень защиты со стороны контактов IP20
Номинальный ток термической стойкости (Ith) 5А
Номинальное напряжение изоляции (Ui) 300 В
Механический ресурс 500000 циклов
Электрический ресурс 50000 циклов
Сопротивление контактов 50 МОм

Размер и тип подключаемых проводов:

минимальные значения

максимальные значения

1 × 0,5 мм2 (28 AWG) без кабельного наконечника

2 × 1,5 мм2 или 1 × 2,5 мм2 без кабельного наконечника
Момент затяжки гайки 0,6 Н*м
Материал головки Нейлон
Материал корпуса Нейлон
Материал контактов Сплав серебра
Ударопрочность 10g
Виброустойчивость Частота: 50 Гц, амплитуда: 0,35 мм

Номинальный рабочий ток

Номинальное рабочее напряжение (Ue) Номинальный рабочий ток AC Номинальный рабочий ток DC
15 А 13 А
24 В - 0,3 А
125 В 1,5 А 0,2 А
240 В 1 А -

Упаковка

Артикул Meyertec MTB8-EA11
Количество в индивидуальной упаковке 1
Количество в групповой упаковке 10
Количество в транспортной упаковке 200
EAN индивидуальный 4610268014679
EAN групповой 4610268014686
EAN транспортный 14610268014676
Размеры групповой упаковки, см 15.6*8.5*9.1
Размеры транспортной упаковки, см 44*33.5*20
Объем групповой упаковки, м3 0,00120666
Объем транспортной упаковки, м3 0,02948
Вес единицы, кг 0,023
Вес групповой упаковки, кг 0,234
Вес транспортной упаковки, кг 4,68

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Цвет
Тип контактов
Тип толкателя
Диаметр толкателя
Количество положений
АртикулЦена с НДСЦветТип контактовТип толкателя
MTB8-EA11268 ₽Белый1NOПлоский
MTB8-EA21268 ₽Черный1NOПлоский
MTB8-EA23367 ₽Черный2NOПлоский
MTB8-EA25340 ₽Черный1NO+1NCПлоский
MTB8-EA31268 ₽Зеленый1NOПлоский
MTB8-EA33340 ₽Зеленый2NOПлоский
MTB8-EA35340 ₽Зеленый1NO+1NCПлоский
MTB8-EA42268 ₽Красный1NCПлоский
MTB8-EA45340 ₽Красный1NO+1NCПлоский
MTB8-EA51268 ₽Желтый1NOПлоский
MTB8-EA61268 ₽Синий1NOПлоский
MTB8-EH11354 ₽Белый1NOПлоский
MTB8-EH21354 ₽Черный1NOПлоский
MTB8-EH23367 ₽Черный2NOПлоский
MTB8-EH25367 ₽Черный1NO+1NCПлоский
MTB8-EH31354 ₽Зеленый1NOПлоский
MTB8-EH33367 ₽Зеленый2NOПлоский
MTB8-EH35367 ₽Зеленый1NO+1NCПлоский
MTB8-EH42354 ₽Красный1NCПлоский
MTB8-EH45367 ₽Красный1NO+1NCПлоский
MTB8-EH51354 ₽Желтый1NOПлоский
MTB8-EH55367 ₽Желтый1NO+1NCПлоский
MTB8-EH61354 ₽Синий1NOПлоский
MTB8-EH65367 ₽Синий1NO+1NCПлоский
MTB8-EA12561282 ₽Белый1NOС маркировкой
MTB8-EA21561282 ₽Черный1NOС маркировкой
MTB8-EA31521282 ₽Зеленый1NOС маркировкой
MTB8-EA31523362 ₽Зеленый2NOС маркировкой
MTB8-EA31541282 ₽Зеленый1NOС маркировкой
MTB8-EA31543362 ₽Зеленый2NOС маркировкой
MTB8-EA31601282 ₽Зеленый1NOС маркировкой
MTB8-EA41582282 ₽Красный1NCС маркировкой
MTB8-EA41622282 ₽Красный1NCС маркировкой
MTB8-EA41625362 ₽Красный1NO+1NCС маркировкой
MTB8-EA61781251 ₽Синий1NOС маркировкой
MTB8-ED21318 ₽Черный1NO
MTB8-ED25437 ₽Черный1NO+1NC
MTB8-ED33486 ₽Черный2NO
MTB8-ED35486 ₽Черный1NO+1NC
MTB8-ED41336 ₽Черный1NO
MTB8-ED53486 ₽Черный2NO
MTB8-EL11300 ₽Белый1NOВыступающий
MTB8-EL21300 ₽Черный1NOВыступающий
MTB8-EL31300 ₽Зеленый1NOВыступающий
MTB8-EL42300 ₽Красный1NCВыступающий
MTB8-EL51300 ₽Желтый1NOВыступающий
MTB8-EL61300 ₽Синий1NOВыступающий
MTB8-ES142423 ₽Красный1NCГрибовидный
MTB8-ES145534 ₽Красный1NO+1NCГрибовидный
MTB8-ES442406 ₽Красный1NCГрибовидный
