MTB2-E

MTB2-E — устройства управления

Кнопки MTB2-EAZ112 применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Пластиковая светосигнальная…

IP40
Защита
220В
Питание
от55 ₽
Выбрать модификацию

Описание

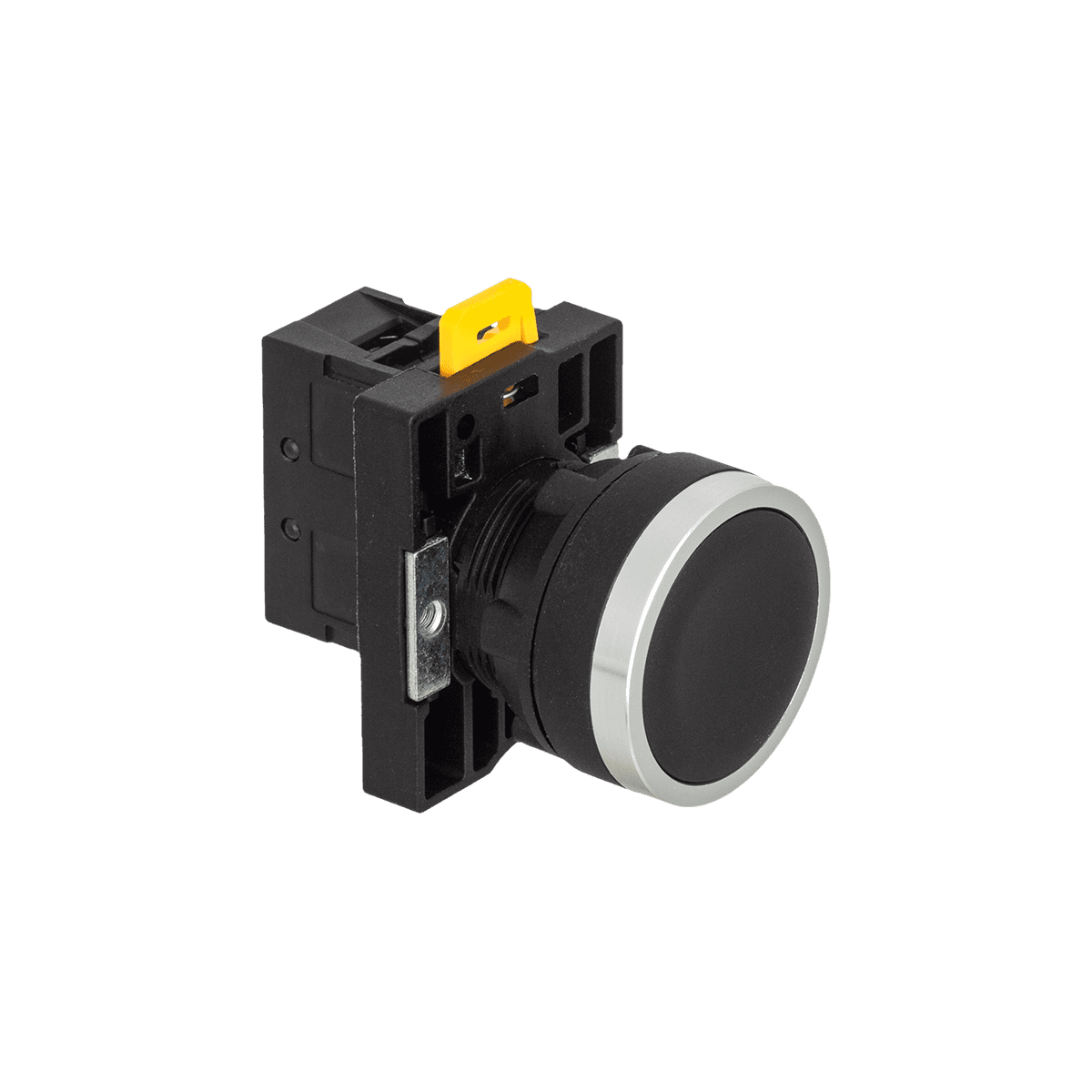

Кнопки MTB2-EAZ112 применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.

Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.

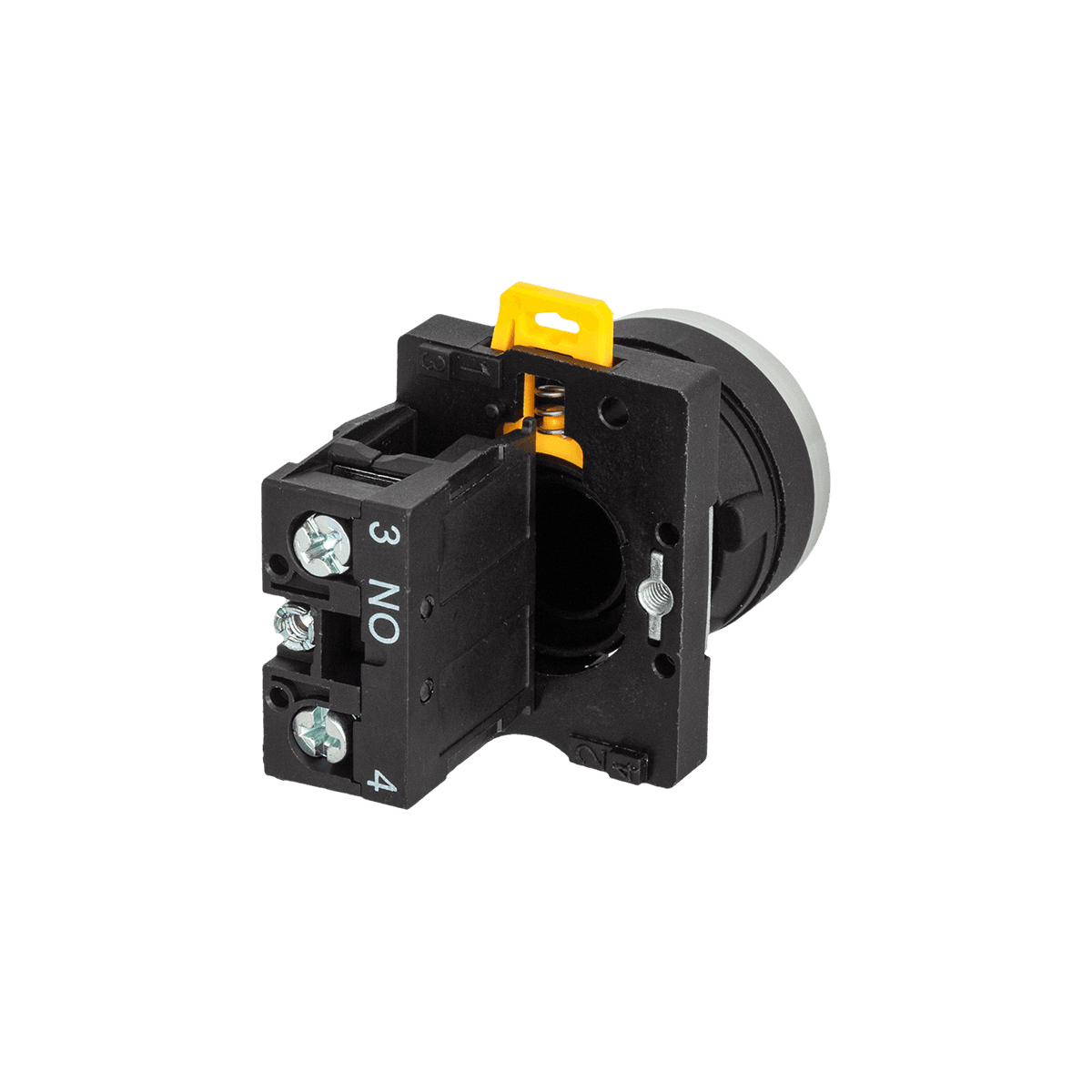

Устройства поставляются в сборе - головка и основание с блок-контактом. Модульная конструкция позволяет расширять контактную группу до 6 блок-контактов.

Преимущества

  • Удобная фиксация головки кнопки в панели электрощита
  • Установка в панели толщиной до 6 мм
  • Степень защиты IP54
  • Монтаж основания с блок-контактом простым защелкиванием
  • Разборная конструкция за счёт фиксатора

Видео по продукции

Технические характеристики

Параметр Значение
Степень защиты IP40 для двойных кнопок, IP54 для остальных кнопок и переключателей
Влажность до 90 %, без конденсата
Температурный диапазон

Эксплуатация: от -25 °C до +55 °C
Хранение: от -40 °C до +70 °C
Напряжение питания 24AC/DC - 220В AC/DC
Диапазон рабочего напряжения 0.85 Un ≤ Un ≤ 1.1Un
Материал Корпус PBT, контакты AgNi
Вибростойкость

Грибовидная 60 мм кнопка: 8 g
Остальные кнопки и переключатели: 15 g
Механическая износостойкость

Головка грибовидной кнопки: 300 000 циклов
Остальные головки кнопок и переключателей: 3 000 000 циклов
Номинальный ток термической стойкости (Ith) 10А
Номинальное напряжение изоляции (Ui) 415В
Тип контактной группы Нормально-закрытый NС, нормально- открытый NO
Подключение проводников Мин. 1×0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм2 (16AWG) или 1×2.5 мм2 (14AWG)
Защита цепи от короткого замыкания Использование плавкого предохранителя 10 А



Упаковка

Вес, кг (индивидуальная, групповая упаковка, транспортная коробка) 0.031/0.41/8.2
Объем м3 на коробку 0,028
Размер групповой упаковки, см 17*9.5*6.8
Размер транспортной упаковки, см 50*35*16
Количество в групповой упаковке 10
Количество в транспортной упаковке 200
Штрих-код EAN13 4610095724833

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Напряжение питания
Степень защиты
Цвет
Тип контактов
Тип толкателя
Диаметр толкателя
Тип рукоятки
Количество положений
АртикулЦена с НДССтепень защитыЦветТип контактовТип толкателя
MTB2-EAZ112304 ₽IP54Черный1NOПлоский
MTB2-EAZ113304 ₽IP54Зеленый1NOПлоский
MTB2-EAZ115304 ₽IP54Желтый1NOПлоский
MTB2-EAZ116304 ₽IP54Синий1NOПлоский
MTB2-EAZ124304 ₽IP54Красный1NCПлоский
MTB2-EA12561318 ₽IP54Белый1NOС маркировкой
MTB2-EA21561318 ₽IP54Черный1NOС маркировкой
MTB2-EA31521318 ₽IP54Зеленый1NOС маркировкой
MTB2-EA31541343 ₽IP54Зеленый1NOС маркировкой
MTB2-EA31601343 ₽IP54Зеленый1NOС маркировкой
MTB2-EA41582318 ₽IP54Красный1NCС маркировкой
MTB2-EA41622318 ₽IP54Красный1NCС маркировкой
MTB2-EA52711343 ₽IP54Желтый1NOС маркировкой
MTB2-EA61781318 ₽IP54Синий1NOС маркировкой
MTB2-EW33611589 ₽IP54Зеленый1NOПлоский
MTB2-EW33613589 ₽IP54Зеленый1NOПлоский
MTB2-EW34621589 ₽IP54Красный1NCПлоский
MTB2-EW34623589 ₽IP54Красный1NCПлоский
MTB2-EW35611589 ₽IP54Желтый1NOПлоский
MTB2-EW35613589 ₽IP54Желтый1NOПлоский
MTB2-EW36611589 ₽IP54Синий1NOПлоский
MTB2-EW36613589 ₽IP54Синий1NOПлоский
MTB2-ELZ1583648 ₽IP40Красный/Зеленый1NO+1NCДвойной
MTB2-ELZ1584651 ₽IP40Красный/Зеленый1NO+1NCДвойной
MTB2-EW8361908 ₽IP40Красный/Зеленый1NO+1NCДвойной
MTB2-EW8363908 ₽IP40Красный/Зеленый1NO+1NCДвойной
MTB2-EW8461908 ₽IP40Красный/Зеленый1NO+1NCДвойной
MTB2-EW8463908 ₽IP40Красный/Зеленый1NO+1NCДвойной
MTB2-EC21400 ₽IP54Черный1NOГрибовидный
MTB2-EC42400 ₽IP54Красный1NCГрибовидный
MTB2-ES142540 ₽IP54Красный1NCГрибовидный
MTB2-ES442466 ₽IP54Красный1NCГрибовидный
MTB2-ES542466 ₽IP54Красный1NCГрибовидный
MTB2-EDZ112339 ₽IP54Черный1NO
MTB2-EDZ114339 ₽IP54Черный1NO
MTB2-EDZ133467 ₽IP54Черный2NO
MTB2-EDZ135467 ₽IP54Черный2NO
MTB2-EGZ112538 ₽IP54Черный1NO
MTB2-EGZ133714 ₽IP54Черный2NO
MTB2-EAZ111304 ₽IP54Белый1NOПлоский
MTB2-EA331106 ₽IP40ЗеленыйС маркировкой
MTB2-EA155 ₽IP40БелыйПлоский
MTB2-EA355 ₽IP40ЗеленыйПлоский
MTB2-EA455 ₽IP40КрасныйПлоский
MTB2-EA555 ₽IP40ЖелтыйПлоский
MTB2-EA655 ₽IP40СинийПлоский
MTB2-EA33463 ₽IP40БелыйС маркировкой
MTB2-EA33563 ₽IP40ЧерныйС маркировкой
MTB2-EA43463 ₽IP40КрасныйС маркировкой
MTB2-EW3460 ₽IP40КрасныйПлоский
