MTB7

MTB7 — устройства управления

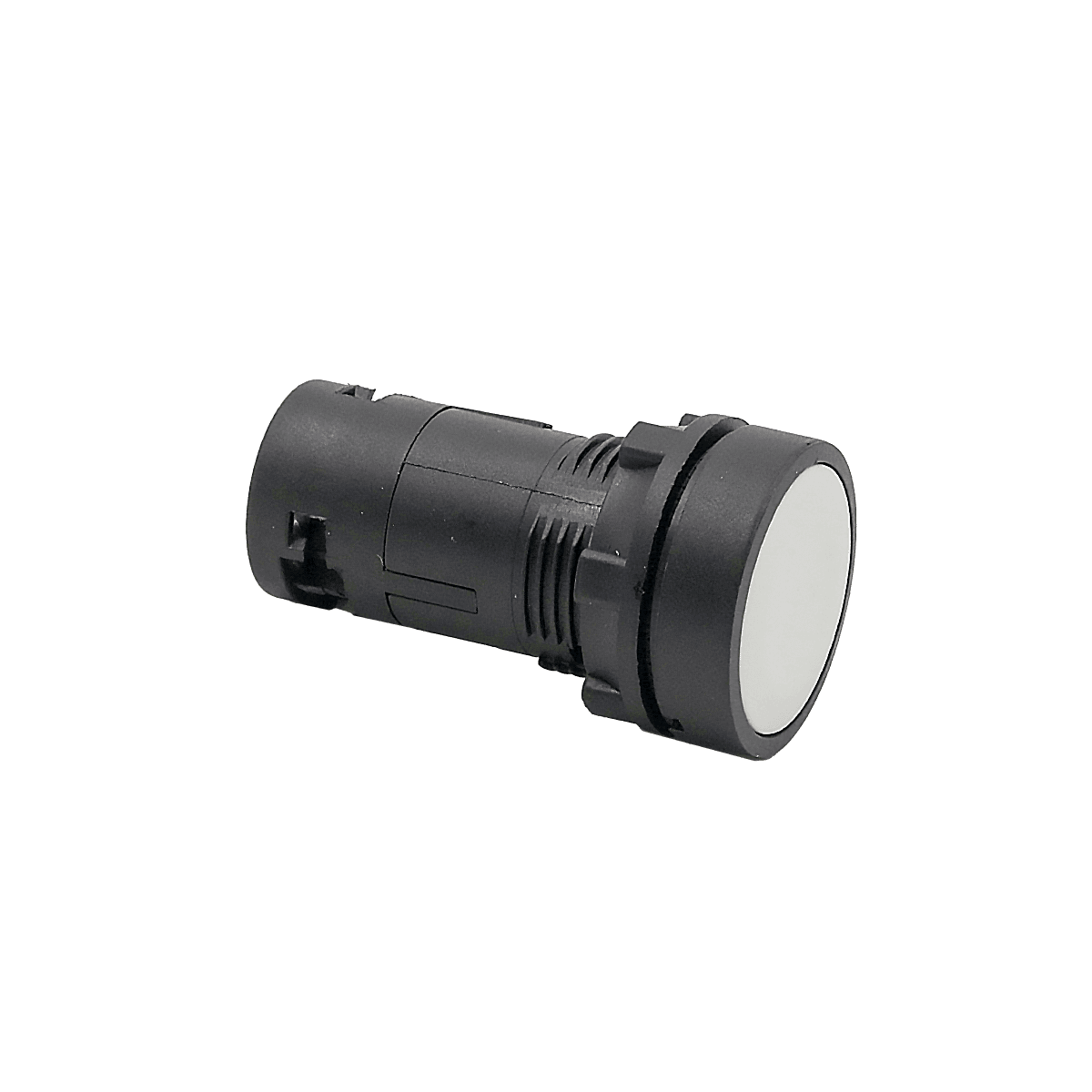

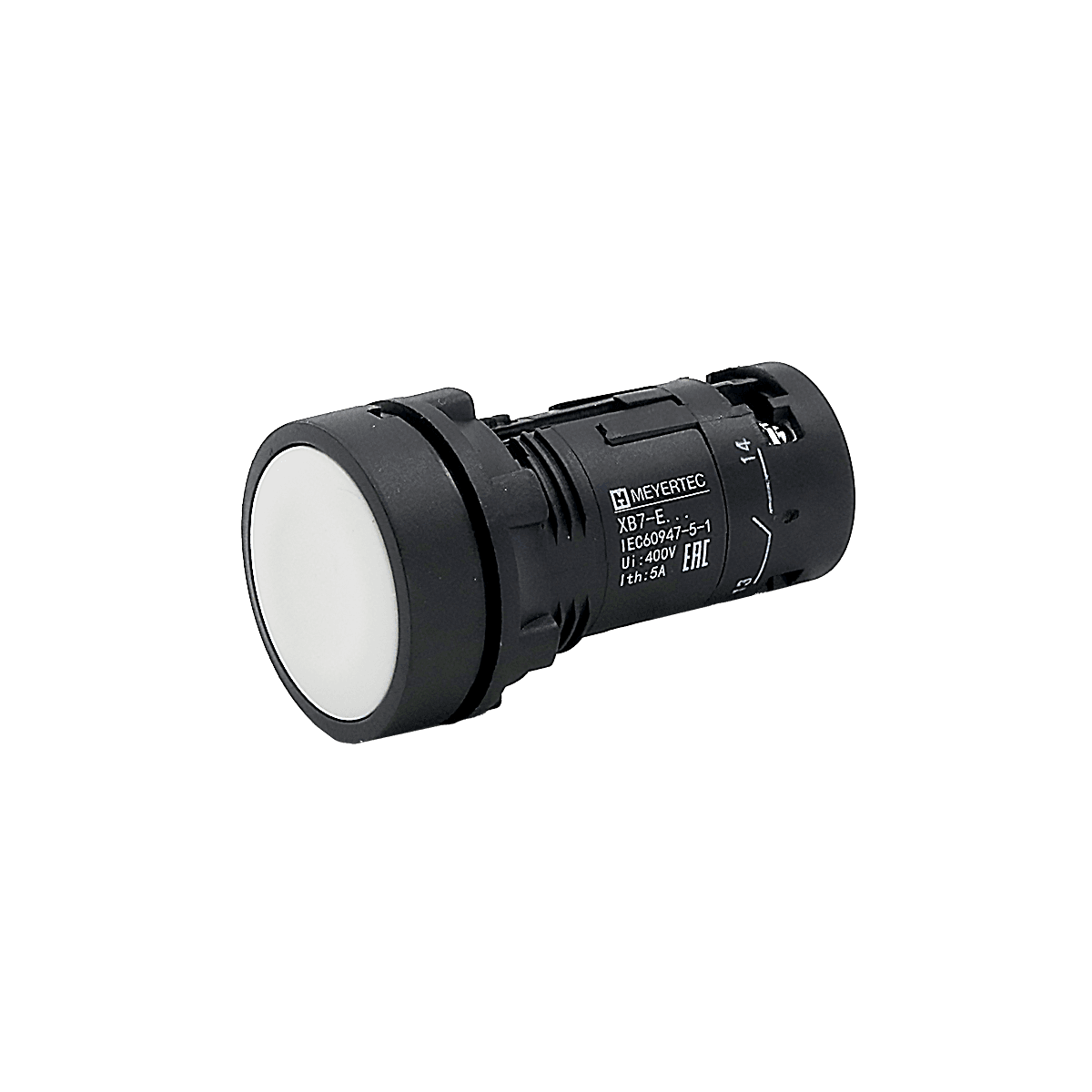

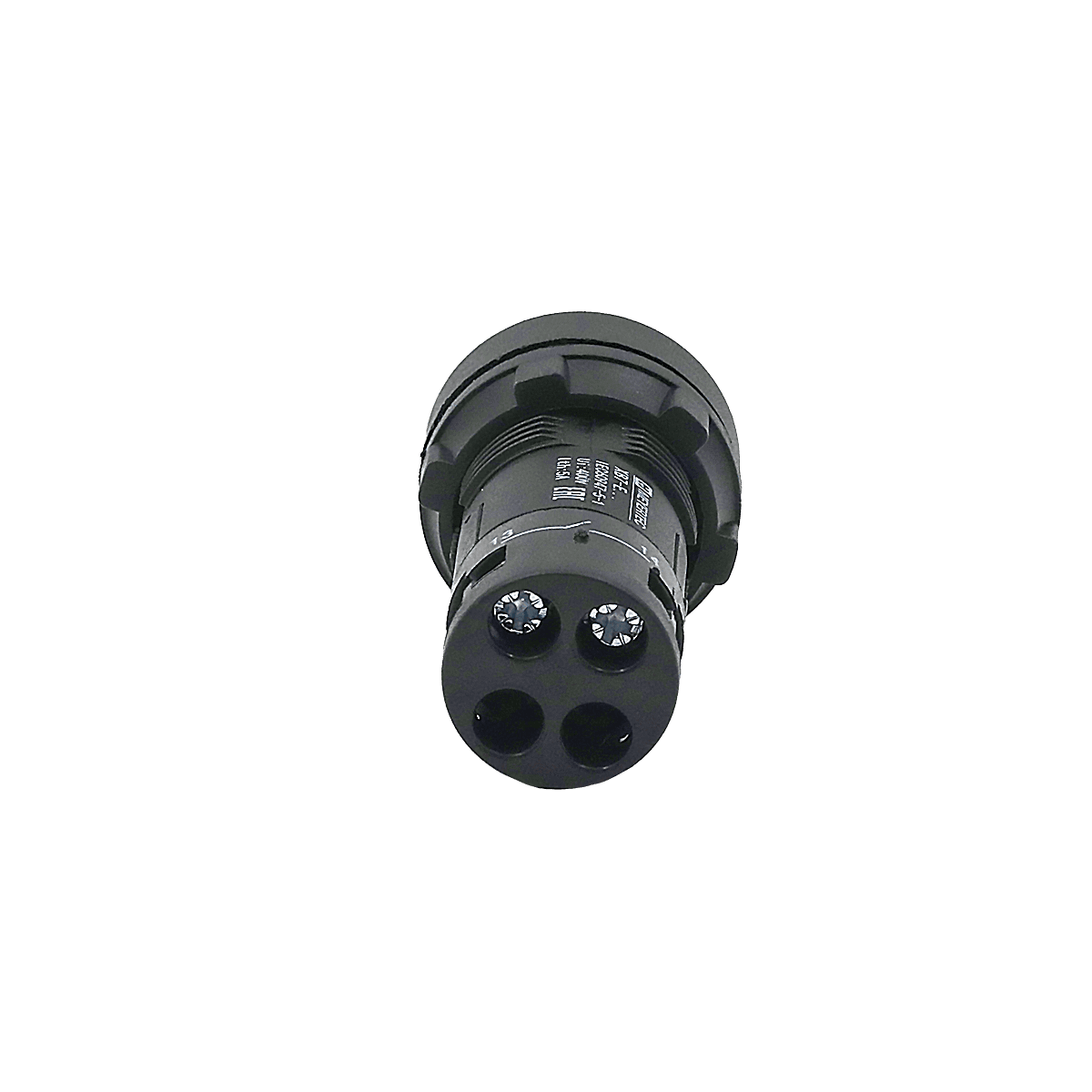

Кнопки (переключатели) MTB7-EA11 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в…

IP54
Защита
от253 ₽
Выбрать модификацию

Описание

Кнопки (переключатели) MTB7-EA11 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в пластиковом корпусе – моноблоке.

Широкий ассортимент кнопок и переключателей серии MTB7 различных модификаций, позволяет эффективно решать любые задачи в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления.

Преимущества

  • Степень защиты IP54.
  • Компактный корпус - моноблок.
  • Легкость монтажа - фиксация при помощи одной контргайки.
  • Рекомендованы для совместного использования с корпусами кнопочных постов серии MTB2-PE IP54.

Видео по продукции

Технические характеристики

Наименование Значение
Установочный диаметр 22 мм
Толщина стенки шкафа 1...6 мм
Температурный диапазон Эксплуатация: от -25 °C до +70 °С
Хранение: от -40 °C до +70 °C
Влажность до 90 %, без образования конденсата
Степень защиты по ГОСТ ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) IP54
Степень защиты со стороны контактов IP20

Номинальный ток термической стойкости (Ith)

 4 А

Номинальное напряжение изоляции (Ui)

 400 В

Механическая износостойкость:

кнопки

кнопки с подсветкой и переключатели

8х100000 циклов

2x100000 циклов

Размер и тип подключаемых проводов:

минимальные значения

максимальные значения

 1 × 0,34 мм2 (28 AWG) без кабельного наконечника
2 × 1,5 мм2 (16 AWG) без кабельного наконечника
Ремонтопригодность Неремонтопригодны
Момент затяжки винтового зажима контактов 0,8/1,2 Н ∙ м (номинальный/ максимальный)
Материал корпуса Полиамид PA 66
Материал контактов Оксид серебра и кадмия Ag2CdO2 (Ag -0,2 mm)
Срок службы при номинальном напряжении и температуре окружающей среды 25°C 50 000 ч

Упаковка

Артикул MTB7-EA11
Размеры групповой упаковки, мм 156×85×91
Размеры транспортной упаковки, мм 440×335×200
Объем индивидуальной упаковки, м3 0,0000459
Объем групповой упаковки, м3 0,00120666
Объем транспортной упаковки, м3 0,02948
Вес единицы (нетто), г 16,6
Штрихкод EAN13 4610095721344

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Напряжение питания
Цвет
Тип контактов
Тип толкателя
Тип рукоятки
Количество положений
АртикулЦена с НДСЦветТип контактовТип толкателя
MTB7-EA11253 ₽Белый1NOПлоский
MTB7-EA21253 ₽Черный1NOПлоский
MTB7-EA25320 ₽Черный1NO+1NCПлоский
MTB7-EA23320 ₽Черный2NOПлоский
MTB7-EA31253 ₽Зеленый1NOПлоский
MTB7-EA35320 ₽Зеленый1NO+1NCПлоский
MTB7-EA33320 ₽Зеленый2NOПлоский
MTB7-EA42253 ₽Красный1NCПлоский
MTB7-EA45320 ₽Красный1NO+1NCПлоский
MTB7-EA51253 ₽Желтый1NOПлоский
MTB7-EA61253 ₽1NOПлоский
MTB7-EH35320 ₽Зеленый1NO+1NCПлоский
MTB7-EH25320 ₽Черный1NO+1NCПлоский
MTB7-EH45320 ₽Красный1NO+1NCПлоский
MTB7-EH55320 ₽Желтый1NO+1NCПлоский
MTB7-EH65320 ₽Синий1NO+1NCПлоский
MTB7-EA12561265 ₽Белый1NOС маркировкой
MTB7-EA21561265 ₽Черный1NOС маркировкой
MTB7-EA21861265 ₽Черный1NOС маркировкой
MTB7-EA41622265 ₽Красный1NCС маркировкой
MTB7-EA31521265 ₽Зеленый1NOС маркировкой
MTB7-EA31541265 ₽Зеленый1NOС маркировкой
MTB7-EA21881265 ₽Черный1NOС маркировкой
MTB7-EA41582265 ₽Красный1NCС маркировкой
MTB7-EW31616508 ₽Белый1NOВыступающий
MTB7-EW31611508 ₽Белый1NOВыступающий
MTB7-EW35616508 ₽Желтый1NOВыступающий
MTB7-EW35611508 ₽Желтый1NOВыступающий
MTB7-EW33616508 ₽Зеленый1NOВыступающий
MTB7-EW33611508 ₽Зеленый1NOВыступающий
MTB7-EW34626508 ₽Красный1NCВыступающий
MTB7-EW34621508 ₽Красный1NCВыступающий
MTB7-EW36616508 ₽Синий1NOВыступающий
MTB7-EW36611508 ₽Синий1NOВыступающий
MTB7-ES542404 ₽Красный1NCГрибовидный
MTB7-EC42398 ₽Красный1NCГрибовидный
MTB7-EW44626442 ₽Красный1NCГрибовидный
MTB7-EW44621442 ₽Красный1NCГрибовидный
MTB7-EW43616442 ₽Зеленый1NOГрибовидный
MTB7-EW43611442 ₽Зеленый1NOГрибовидный
MTB7-EW45616442 ₽Желтый1NOГрибовидный
MTB7-EW45611442 ₽Желтый1NOГрибовидный
MTB7-ED25410 ₽Черный1NO+1NC
MTB7-ED45410 ₽Черный1NO+1NC
MTB7-EJ25410 ₽Черный1NO+1NC
MTB7-EJ45410 ₽Черный1NO+1NC
MTB7-ED33456 ₽Черный2NO
MTB7-ED53456 ₽Черный2NO
MTB7-EJ33456 ₽Черный2NO
MTB7-EJ53456 ₽Черный2NO
