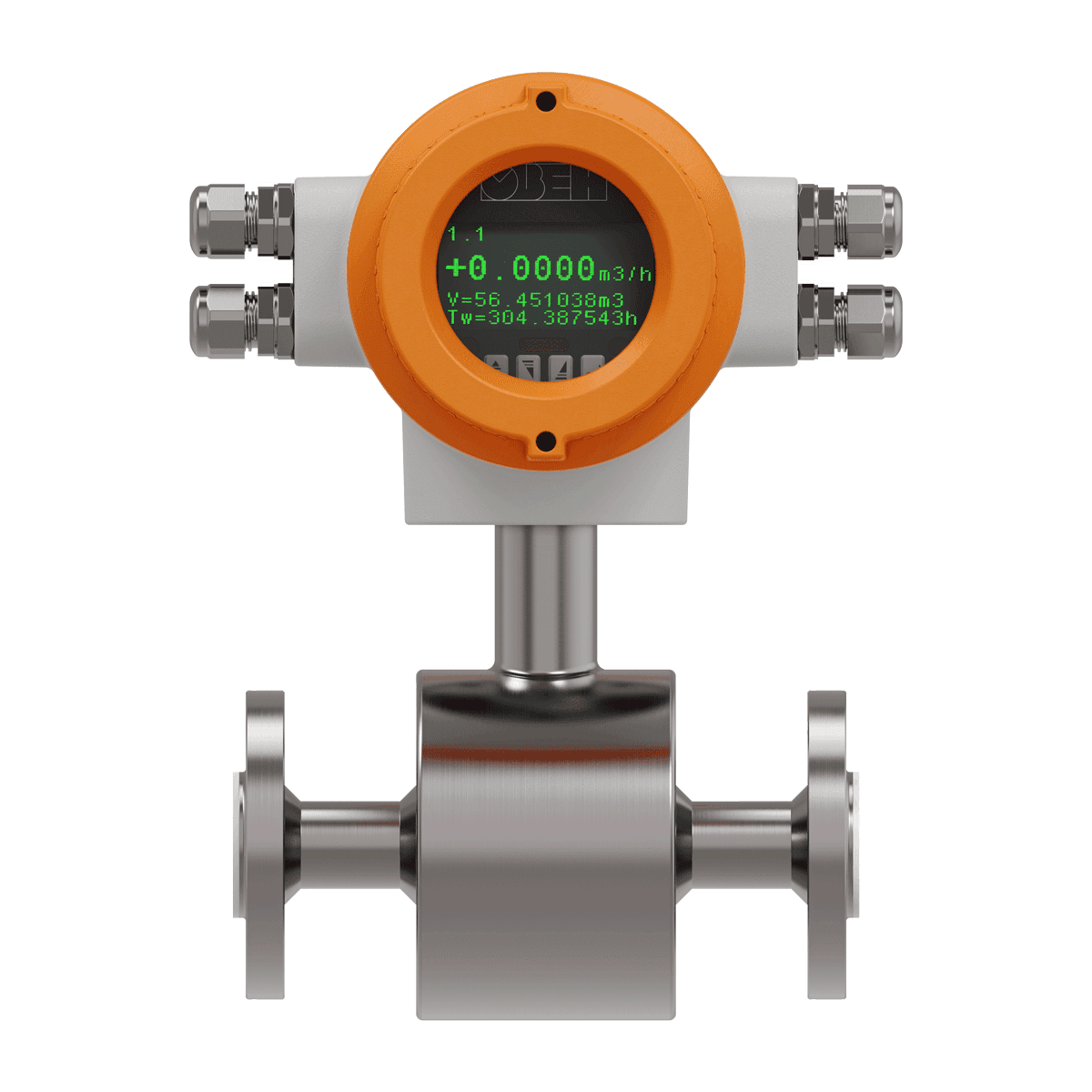

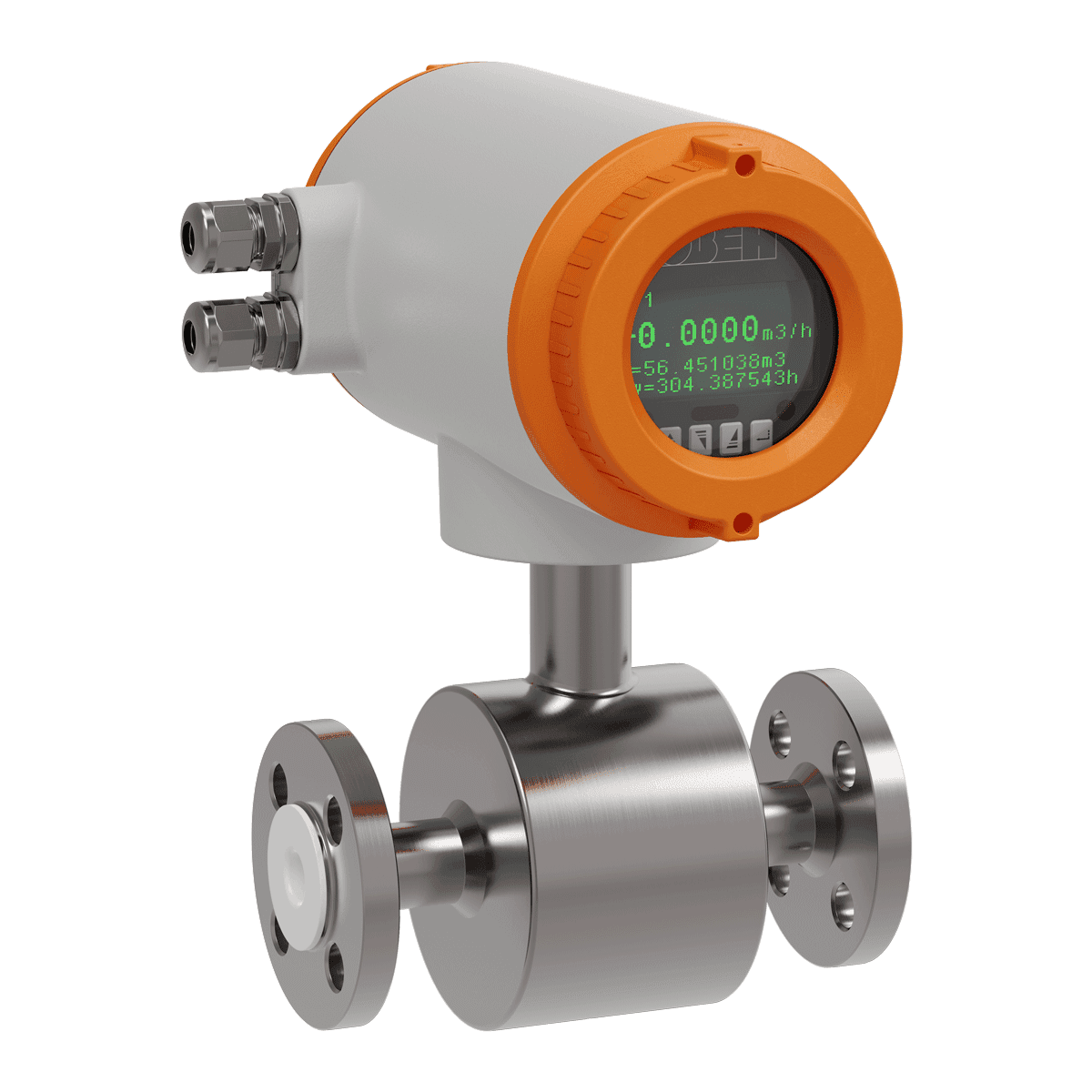

ЭМРО1 электромагнитный расходомер-счетчик
Расходомер предназначен для измерения объема, объемного расхода и массового расхода электропроводящих жидкостей, включая горячую и холодную воду, агрессивные и…
Описание
Расходомер предназначен для измерения объема, объемного расхода и массового расхода электропроводящих жидкостей, включая горячую и холодную воду, агрессивные и загрязненные жидкости. Расходомер обеспечивает измерения в обоих направлениях потока, отображает данные на ЖК-дисплее и передает сигналы по импульсному, дополнительному аналоговому токовому выходам, а также через цифровой интерфейс RS-485.
Электронный блок расходомера имеет входы для подключения преобразователя давления с выходным сигналом силы постоянного тока от 4 до 20 мА и термопреобразователя сопротивления.
Расходомер применяется для коммерческого и технологического учета, а также в системах автоматического контроля и управления в жилищно-коммунальном хозяйстве, в системах водоснабжения, теплоснабжения, водоподготовки, учета стоков и технологических процессов. Расходомер подходит для электропроводящих жидкостей с удельной электропроводностью от 10-3 до 10 см/м и допускает круглосуточную эксплуатацию, обеспечивая точные и надежные измерения.
Важно! Ведутся работы по получению сертификата средств измерения.
Среда измерения
Электропроводящие жидкости с удельной электропроводностью от 10–3 до 10 См/м.
Преимущества
- Универсальность – возможность подключения датчиков температуры и давления позволяет измерять и объёмный расход, и массовый.
- Наглядная индикация – вывод результатов на контрастный OLED дисплей для простого и быстрого снятия показаний даже в зонах с недостаточным освещением.
- Удалённый мониторинг – выделенный выход RS-485 для подключения расходомера в облачный сервис OwenCloud и осуществления дистанционной настройки, получения оповещений и ведения аналитики.
- Самодиагностика – определение загрязненности электродов, автодиагностика внутренних компонентов и диагностика внутреннего перегрева устройства для предотвращения аварийных отказов, и минимизации простоев.
- Архивация – удобство работы с архивами по интерфейсу Modbus RTU для анализа и резервного копирования данных в отчеты.
Основные характеристики
- Диапазон значений условного диаметра (ДУ) – от DN15 до DN150
- Выходные сигналы – импульсный, 2×RS-485 Modbus, 4…20 мА
- Динамический диапазон – до 1:500
- Класс точности – 0,25 %; 0,5 %; 1 %; 3 %
Технические характеристики
Точность измерений
| Класс точности | A | B | C | D |
| Динамический диапазон | 1:20 (MN) | 1:100 (ST) | 1:100 (ST) | 1:500 (MX) |
| Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазоне расходов Qпер ≤ Q ≤ Qmax | ±0,25 % | ±0,5 % | ±1,0 % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазоне расходов Qmin ≤ Q ≤ Qпер | ±5,0 % | ±5,0 % | ±5,0 % | ±5,0 % |
Метрологические характеристики
| Номинальное давление измеряемой среды, не более | 1,6 МПа |
| Диапазон температур измеряемой среды | от 0 до +100 °С |
| Электропроводность измеряемой среды | от 10–3 до 10 См/м |
| Рабочая частота импульсного выхода, не более | 3000 Гц |
| Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по импульсному выходу | ±0,1 % |
| Выходной токовый сигнал | от 4 до 20 мА |
| Сопротивление нагрузки сигнала силы постоянного тока, не более | 1000 Ом |
| Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода в выходной сигнал силы постоянного тока | ±0,1 % |
| Пределы дополнительной допускаемой относительной погрешности воспроизведения, вызванная изменением температуры окружающей среды от нормальных условий, на каждые 10 °С | ±0,1 % |
| Входной канал для работы с сигналами от термопреобразователя сопротивления | |
| Номинальная статическая характеристика подключаемого термопреобразователя сопротивления | 100П, Pt100 |
| Схема подключения | четырехпроводная |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений | ±0,25 % |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений на каждые 10 °С от нормальных условий в пределах рабочих температур | ±0,1 % |
| Входной канал для работы с сигналами силы постоянного тока от преобразователя давления | |
| Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока | от 4 до 20 мА |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений | ±0,25 % |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений на каждые 10 °С от нормальных условий | ±0,1 % |
| Максимальный уровень пульсаций источника напряжения | 5 % |
Диапазоны измерений объемного расхода жидкости
| DN, мм | Qmin, м3/ч | Qпер, м3/ч | Qmax, м3/ч | |||
| A | B | C | D | |||
| 15 | 0,006 | 0,3 | 0,06 | 0,024 | 0,012 | 6 |
| 20 | 0,011 | 0,55 | 0,11 | 0,044 | 0,022 | 11 |
| 25 | 0,016 | 0,8 | 0,16 | 0,064 | 0,032 | 16 |
| 32 | 0,03 | 1,5 | 0,3 | 0,12 | 0,06 | 60 |
| 40 | 0,04 | 2 | 0,4 | 0,16 | 0,08 | 40 |
| 50 | 0,06 | 3 | 0,6 | 0,24 | 0,12 | 60 |
| 65 | 0,1 | 5 | 1 | 0,4 | 0,2 | 100 |
| 80 | 0,16 | 8 | 1,6 | 0,64 | 0,32 | 160 |
| 100 | 0,25 | 12,5 | 2,5 | 1 | 0,5 | 250 |
| 125 | 0,5 | 25 | 5 | 2 | 1 | 500 |
| 150 | 0,6 | 30 | 6 | 2,4 | 1,2 | 600 |
| Qmin – минимальный расход | ||||||
Основные технические характеристики
| Электрические характеристики | |
| Диапазон постоянного напряжения питания | от 12 до 30 В |
| Номинальное значение постоянного напряжения питания | 24 В |
| Напряжение встроенного источника питания датчика | 12 В ± 1 % |
| Максимальная потребляемая мощность, не более | 15 Вт |
| Потребляемая мощность при напряжении питания 24 В постоянного тока | 12 Вт |
| Минимальное электрическое сопротивление изоляции токоведущих цепей питания расходомера относительно его корпуса в нормальных климатических условиях, не менее | 20 МОм |
| Сопротивление нагрузки сигнала напряжения постоянного тока, не более | 1000 Ом |
| Входной канал для работы с сигналами силы постоянного тока от преобразователя давления: | |
| – тип питания встроенная токовая петля | встроенная токовая петля |
| – номинальный ток возбуждения | 210 мкА |
| – сопротивление линии связи преобразователя, не более | 500 Ом |
| Интерфейс RS-485 | |
| Протокол обмена данными | Modbus RTU |
| Скорость обмена данными, бит/с | от 1200 до 115200 |
| Длина линии связи, не более | 1200 м |
| Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более | 32 шт. |
| Интерфейс USB-Device | |
| Количество портов | 1 |
| Стандарт USB | USB2.0 |
| Протокол обмена | Modbus RTU |
| Длина кабеля, не более | 3 м |
| Условия эксплуатации | |
| Рабочие условия эксплуатации расходомера: | |
| – температура окружающего воздуха | от –10 до +50 ⁰С |
| – относительная влажность воздуха (без конденсации влаги) | от 5 до 95 % |
| – атмосферное давление | от 84,0 до 106,7 кПа |
| Нормальные условия эксплуатации расходомера: | |
| – температура окружающего воздуха | от +15 до +25 ⁰С |
| – относительная влажность воздуха (без конденсации влаги) | от 30 до 80 % |
| – атмосферное давление | от 84,0 до 106,7 кПа |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP65 |
