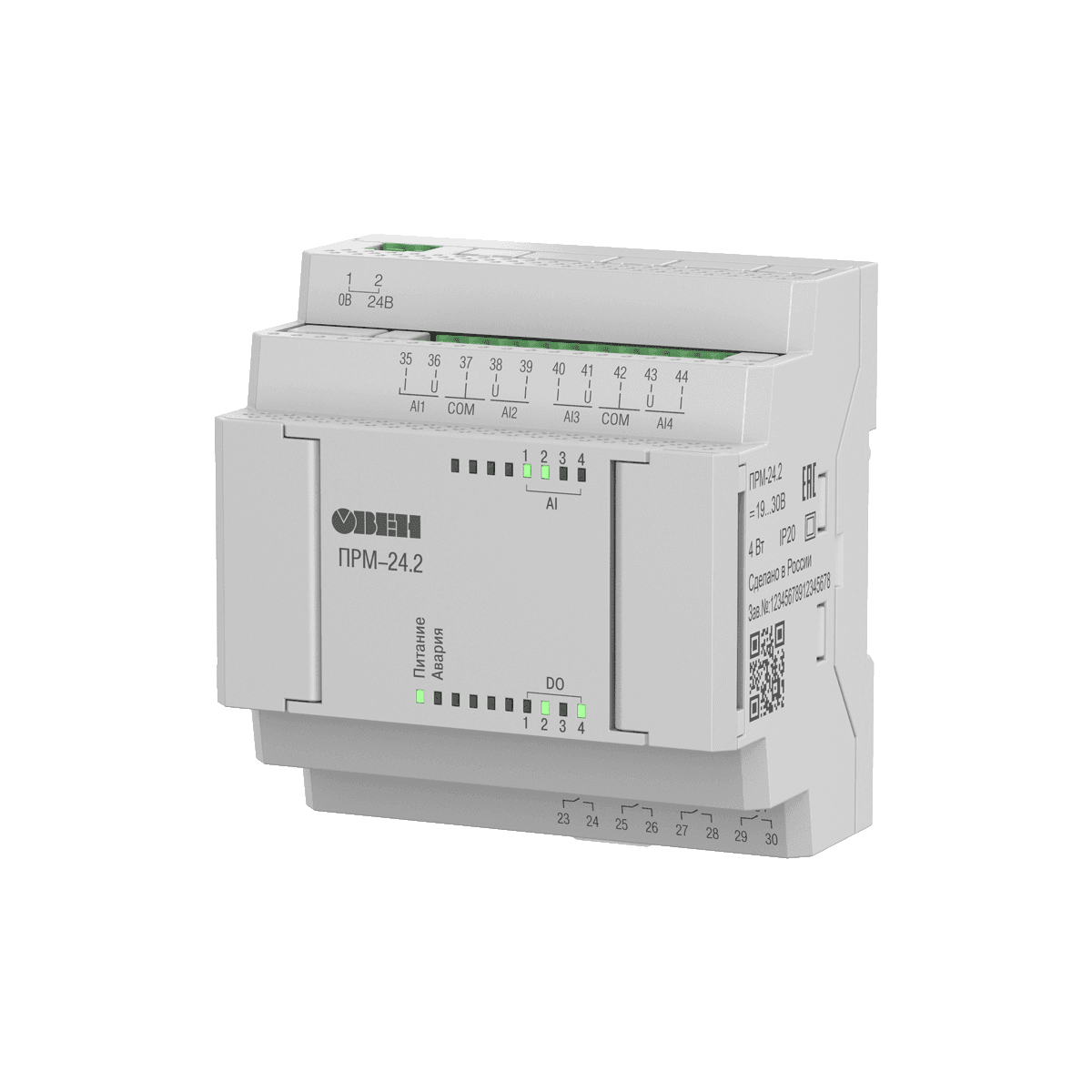

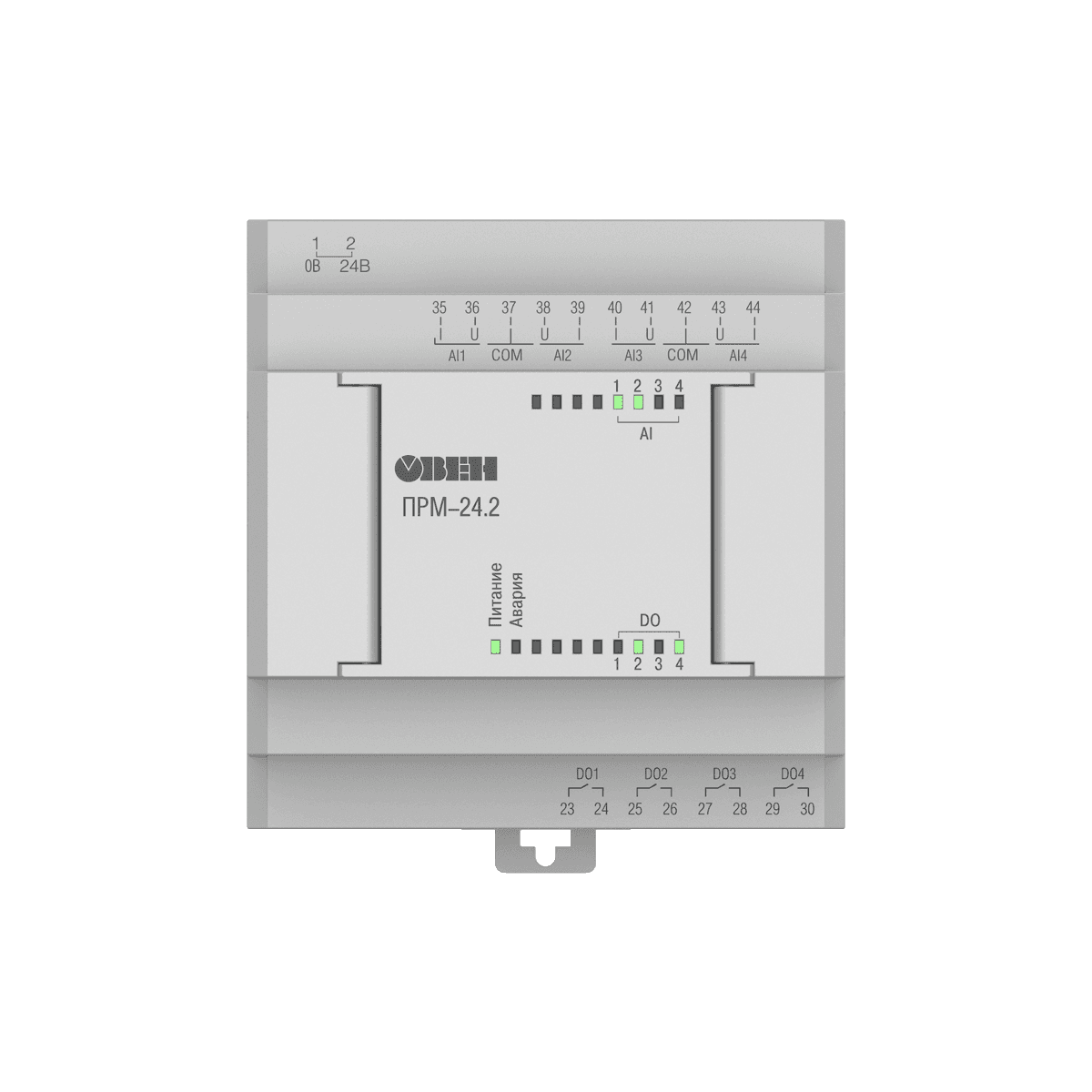

ПРМ-2 модуль расширения на 4 аналоговых входа и 4 дискретных выхода

Питание

Диапазон переменного напряжения питания

Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц)

Для ПРМ-24: отсутствует

Диапазон постоянного напряжения питания

Для ПРМ-220: 127...373 В (номинальное 230 В)

Для ПРМ-24: 9...30 В (номинальное 24 В)

Потребляемая мощность, не более

Для ПРМ-220: 8 Вт

Для ПРМ-24: 4 Вт

Входы

Аналоговые входы

4 AI/ ДАТ

Тип измеряемых сигналов

4…20 мА, 0…10 В, 0…300 кОм
Pt1000, NTC, РТС и др.

Работа в дискретном режиме

Да

Период обновления значений

4-х каналов: 1 мс

Разрядность встроенного АЦП

12 бит

Номинальное напряжение питания входов при работе в дискретном режиме

24 В

Предел основной приведенной погрешности

0…10 В, 4…20 мА: ±0,5 %
0...150 кОм: ±1,0 %
150...300 кОм: ±2,0 %
NTC, PTC: ±1,5 %

Гальваническая развязка

Отсутствует

Выходы

Дискретные выходы

4 DO/ Р

Тип дискретного выхода

Релейные нормально-разомкнутые (Р)

Допустимый ток нагрузки релейных выходов, не более

5 А при напряжении не более 250 В перем. тока cosφ > 0,95
3 А при напряжении не более 30 В пост. тока

Гальваническая развязка релейных выходов

Индивидуальная

Электрическая прочность изоляции релейных выходов

2300 В

Время переключения из состояния «0» в состояние «1» и обратно

5 мс

Общие характеристики

Корпус

На DIN-рейку

Габаритные размеры

88×110×58 мм

Масса, не более

0,4 кг

Степень защиты корпуса по ГОСТ 14254

IP20

Средний срок службы

8 лет

Гарантия

2 года
