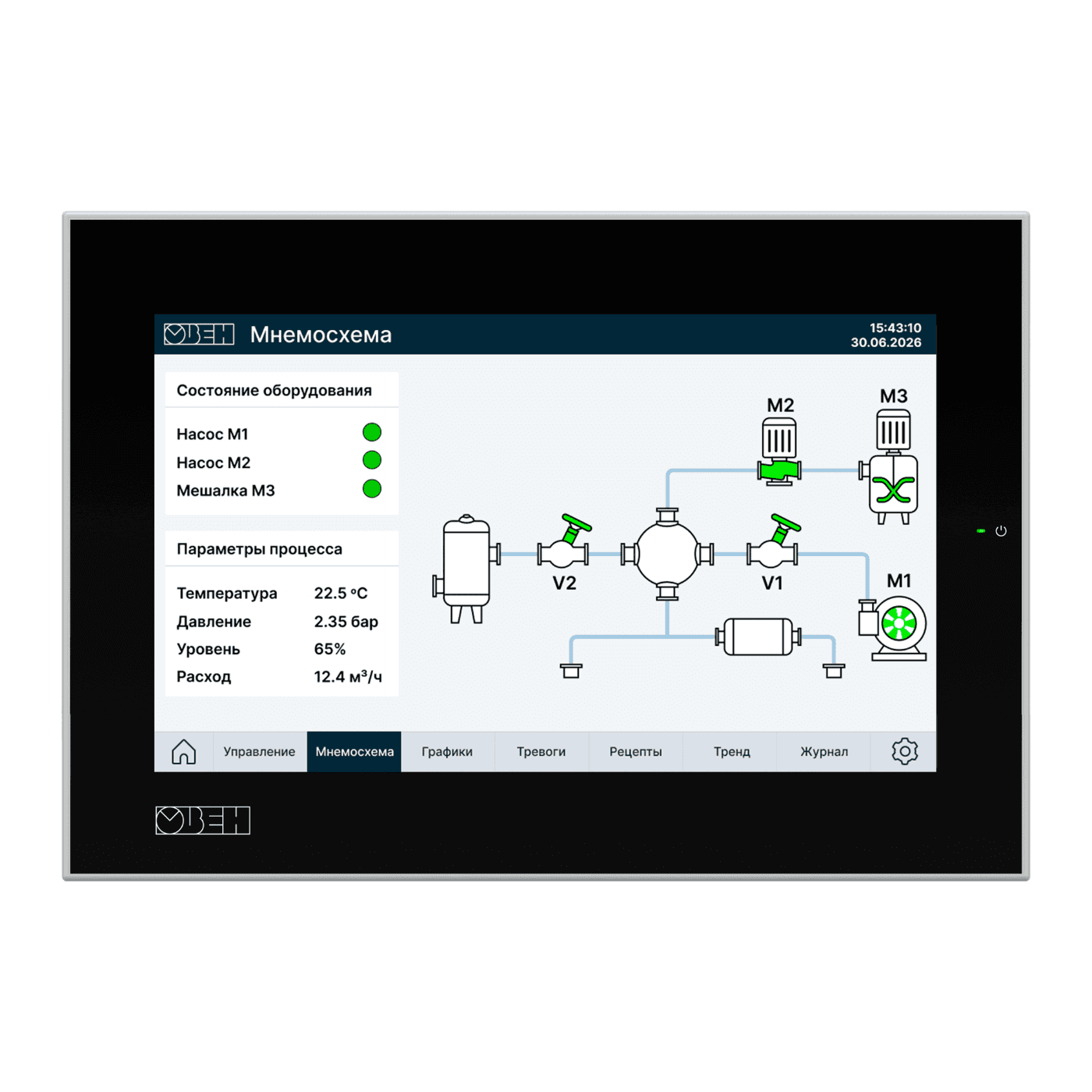

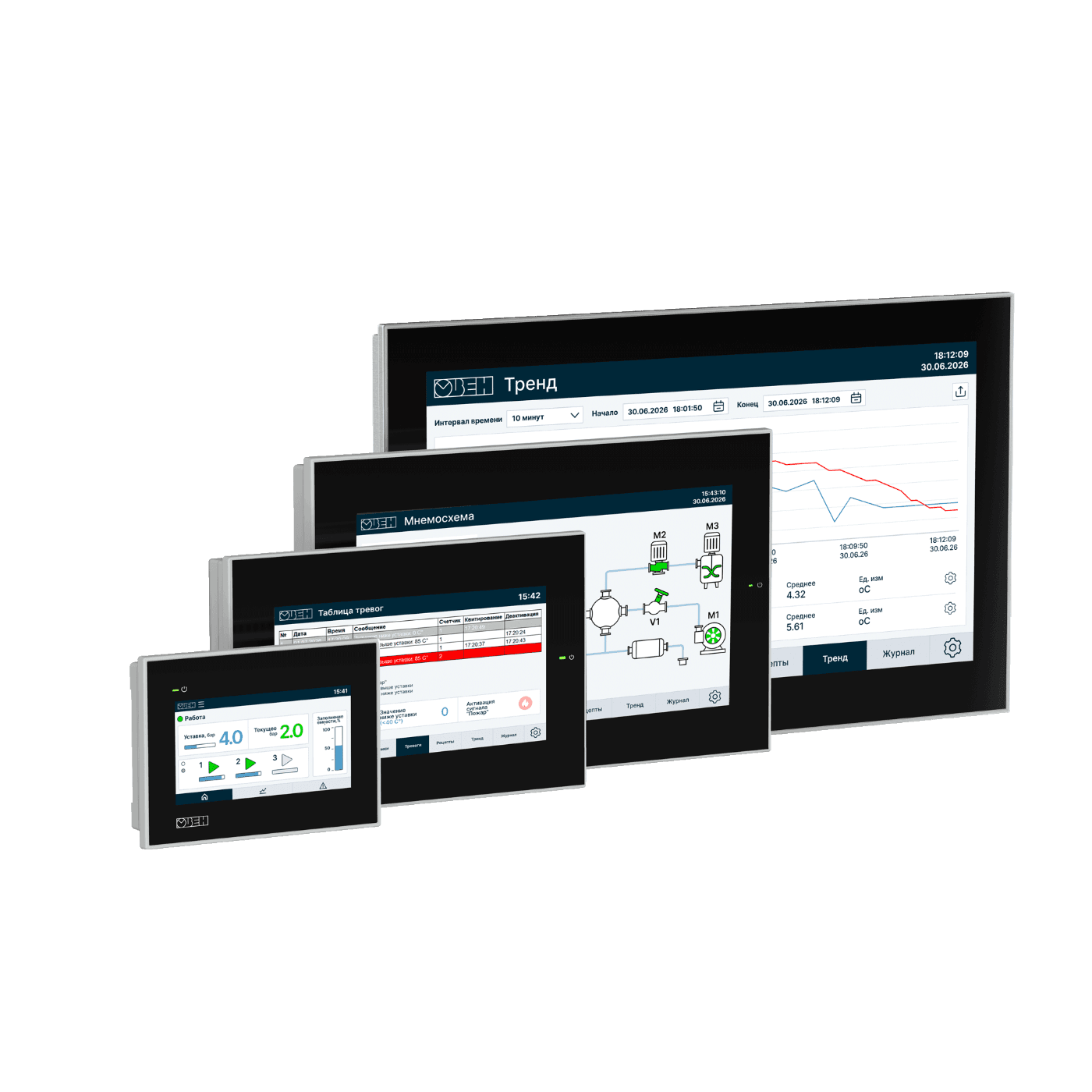

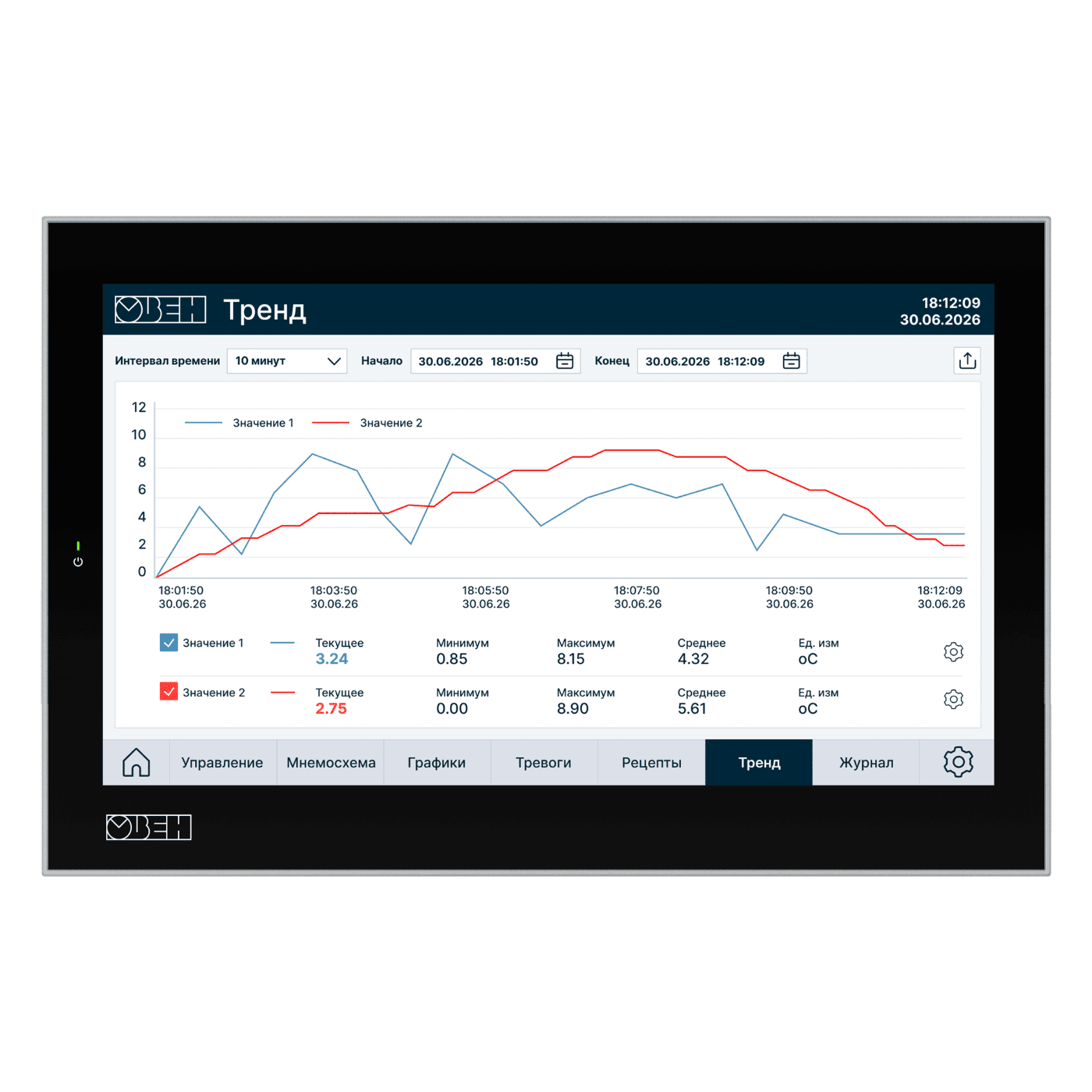

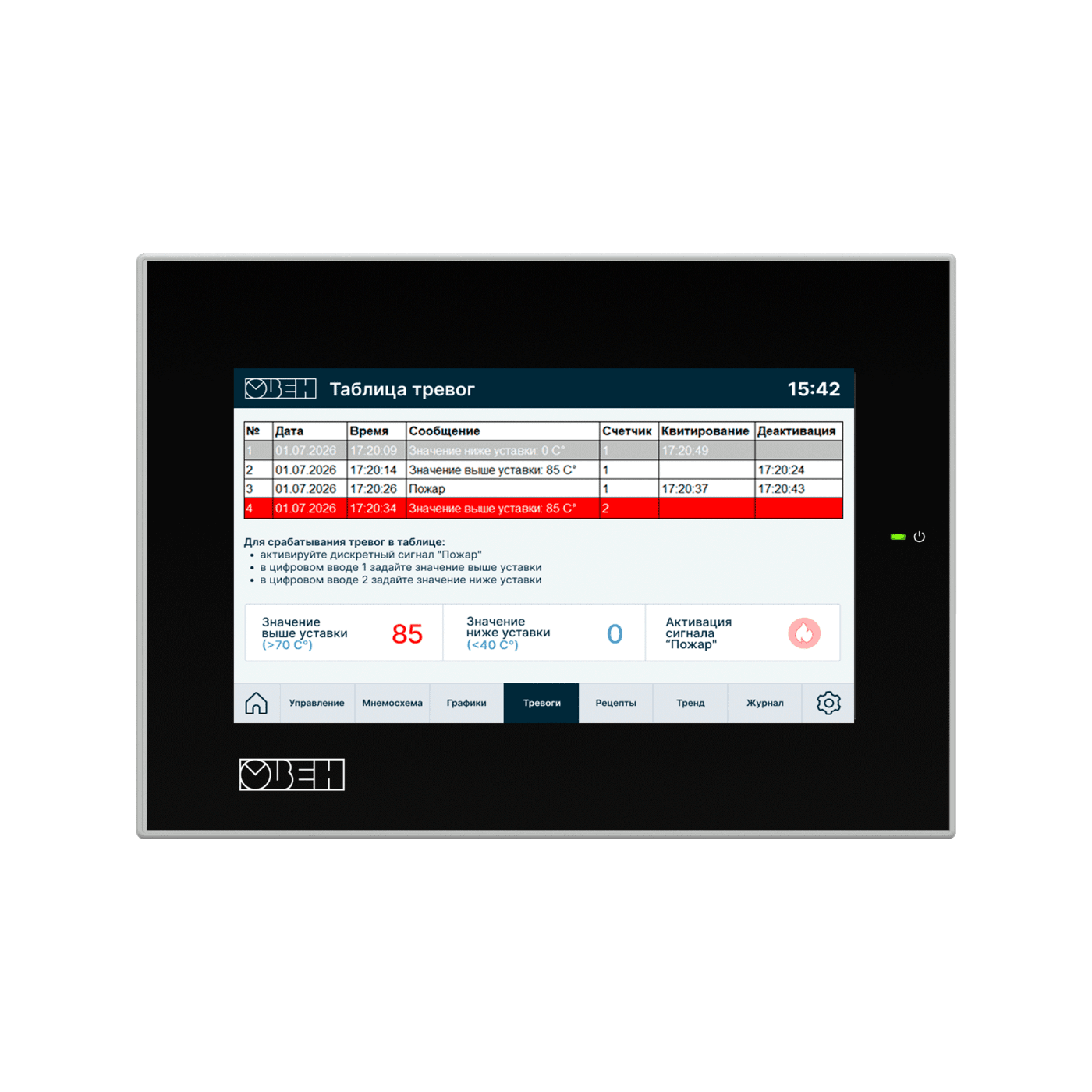

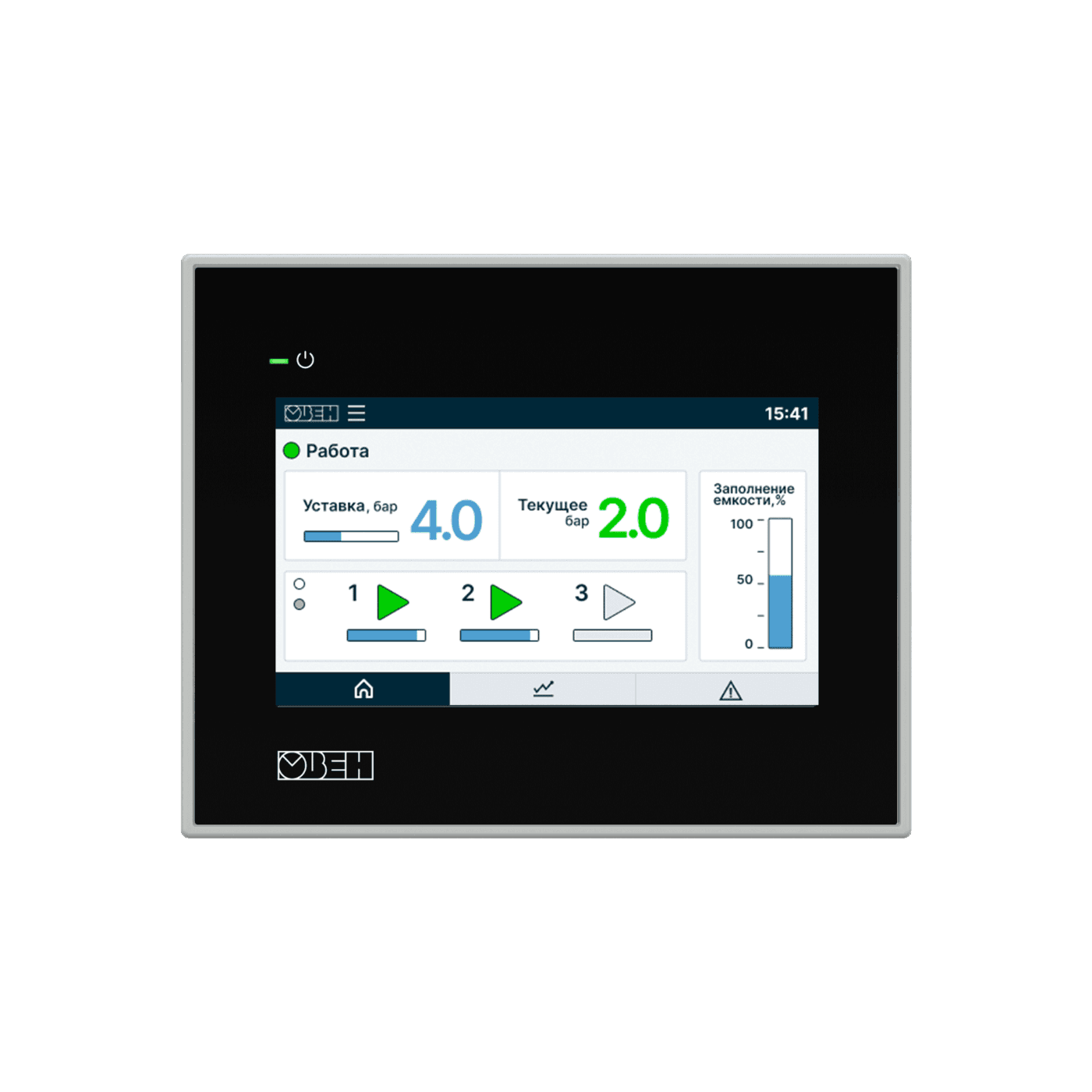

СП210 сенсорные панели оператора 5-15”

Наименование

Значение

СП210-05-Б

СП210-07-Б

СП210-05-Р

СП210-07-Р

СП210-10-Р

СП210-15-Р

Аппаратные характеристики

Процессор

Cortex A7 dual core

Частота

1 ГГц

1,2 ГГц

Объем оперативной памяти

128 Мб

256 Мб

Объем Flash- памяти

64 Мб

64 Мб

128 Мб

128 Мб

128 Мб

256 Мб

Объем энергонезависимой памяти (RETAIN)

1950 Кб

1950 Кб

5850 Кб

5850 Кб

5850 Кб

5850 Кб

Часы реального времени (RTC)

Есть, энергонезависимые

Погрешность хода (при 25 °С), в сут, не более

± 0,7 с¹⁾

Элемент питания, тип

CR1220

CR2032

CR1220

CR2032

CR2032

CR1220

Дисплей

Тип дисплея

TFT LCD

Тип экрана

Резистивный

Тип подсветки

LED (светодиодная подсветка)

Количество цветов

16,7 млн (TrueColor)

Диагональ

4,3"

7"

4,3"

7"

10,1"

15,6"

Размер экрана

96 x 55 мм

155 x 87 мм

96 x 55 мм

155 x 87 мм

225 x 127 мм

345 x 195 мм

Разрешение

480 × 272 пикселей

800 × 480 пикселей

480 × 272 пикселей

800 × 480 пикселей

1024 × 600 пикселей

1920 × 1080 пикселей

Яркость

200 кд/м²

Срок службы подсветки дисплея, не менее

50 000 ч

Интерфейсы

Интерфейсы связи

1 × RS-485/RS-232
1 × USB A

1 × USB B

1 × RS-485/RS-232
1 × USB A

1 × USB B

1 × RS-485/RS-232
1 × USB A

1 × Ethernet

2 × RS-485/RS-232
1 × USB A

1 × Ethernet

1 × Аудиовыход (mini- jack 3,5 мм)

2 × RS-485/RS-232
2 × USB A

1 × Ethernet

1 × Аудиовыход (mini- jack 3,5 мм)

2 × RS-485/RS-232

2 × USB A

1 × USB type C

2 × Ethernet²⁾

1 × Аудиовыход (mini- jack 3,5 мм)

COM-порты

Сигналы RS-232: RXD, TXD, GND

Cигналы RS-485: A, B

Поддерживаемые протоколы³⁾: Modbus RTU (Master/Slave), Modbus ASCII

Ethernet

Нет

10/100 Мбит/c (RJ45) – для подключения устройств Поддерживаемые протоколы: Modbus TCP (Master / Slave), OPC UA (Client / Server)⁴⁾,

символьный протокол CODESYS (Client), MQTT (Client), VNC (Server)

USB Host

USB 2.0 A – для записи архивов, импорта файлов, обновления проекта и прошивки, подключения HID-устройств (мыши, клавиатуры, сканера штрихкодов)

Максимальный ток потребления подключаемых устройств – 500 мА. В случае необходимости можно использовать USB-hub с внешним питанием.

Поддерживаемые файловые системы

FAT32

Поддерживаемый размер накопителей

до 32 Гб

Питание

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения

от 22 до 26 В

Номинальное напряжение питания

24 В

Макс. потребляемая мощность

5 Вт

5 Вт

5 Вт

5 Вт

10 Вт

15 Вт

Корпус

Конструктивное исполнение

Для щитового крепления

Тип вентиляции

Естественная вентиляция

Виброустойчивость

от 8,4 до 150 Гц

Габаритные размеры

130,3×104,3×30,5 мм

206,0×147,0×34,5 мм

130,3×104,3×30,6 мм

205,8×147,2×35,5 мм

277,0×191,7×37,6 мм

396,0×259,0×39,0 мм

с лицевой стороны

IP65

Общие характеристики

Масса брутто

0,33 кг

0,65 кг

0,4 кг

0,8 кг

1,36 кг

3,13 кг

Масса нетто

0,22 кг

0,47 кг

0,24 кг

0,61 кг

1,06 кг

2,4 кг

Средний срок службы

6 лет

Среднее время наработки на отказ

50 000 ч

ПРИМЕЧАНИЕ

¹⁾ Точность хода часов реального времени ± 0,7 секунд в сутки при +25 °C. Питание RTC реализовано с помощью элемента со средним временем работы 3 года (после этого элемент следует заменить).
²⁾ В текущей версии прошивки поддерживается использование только интерфейса Eth1.
³⁾ Поддерживается реализация нестандартных протоколов с помощью макросов.
⁴⁾ В режиме Client поддерживается только опрос контроллеров, программируемых в среде CODESYS V3.5.

Наименование

Значение

USB-flash-накопитель

Поддерживаемая версии спецификации USB*

2.0

Поддерживаемые файловые системы

FAT32

Максимальная емкость накопителя

32 Гб

ПРИМЕЧАНИЕ

* Устройства USB 3.0, не поддерживающие более ранние спецификации USB, с панелью работать не будут.
