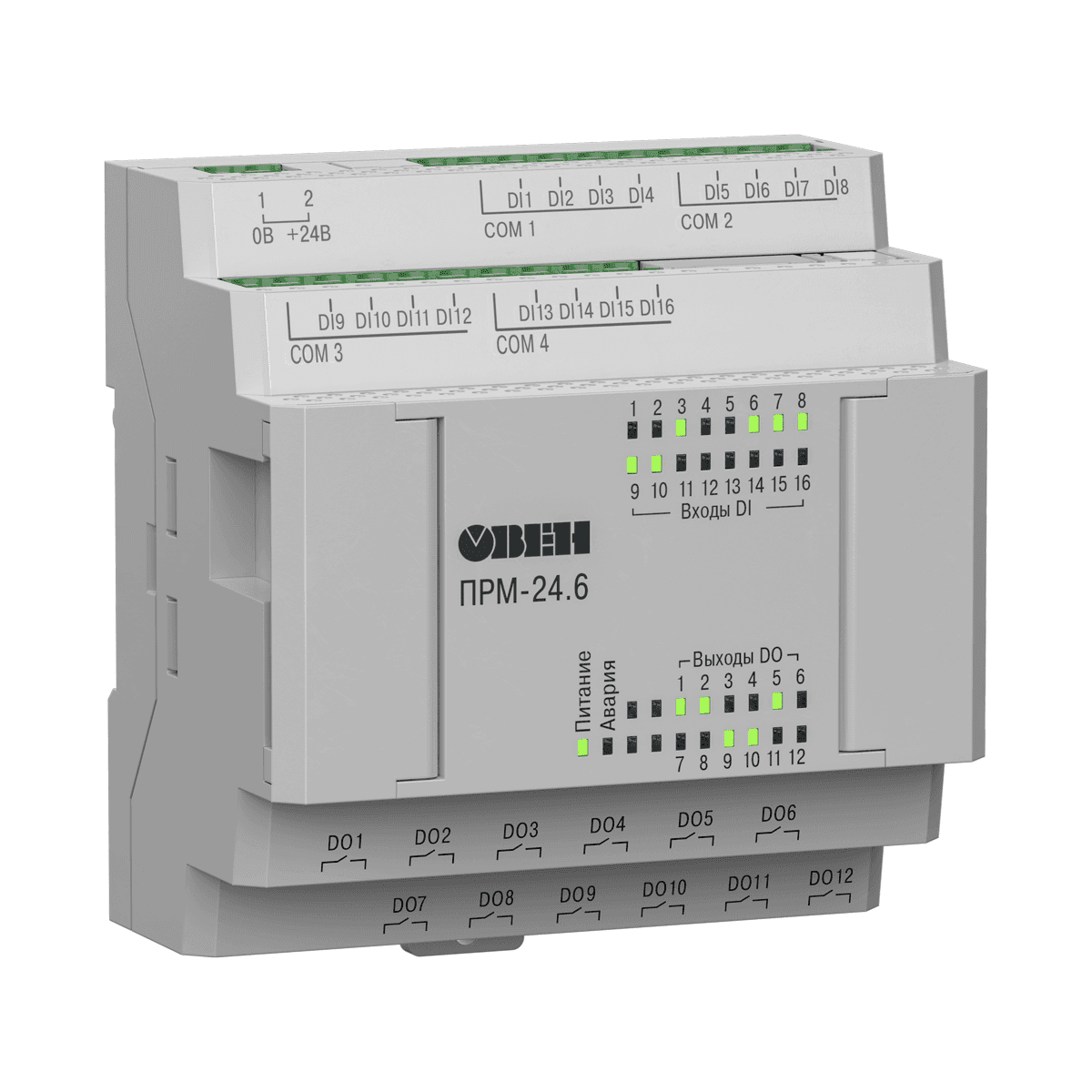

ПРМ-6 модуль расширения на 16 дискретных входов и 12 дискретных выходов

Питание

Диапазон переменного напряжения питания

Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц)

Для ПРМ-24: отсутствует

Диапазон постоянного напряжения питания

Для ПРМ-220: 127...373 В (номинальное 230 В)

Для ПРМ-24: 9...30 В (номинальное 24 В)

Потребляемая мощность, не более

Для ПРМ-220: 8 Вт

Для ПРМ-24: 4 Вт

Входы

Дискретные входы

16 DI/ Д (ДФ)

Подключаемые датчики

Коммутационные устройства
Датчики типа «сухой контакт»
Для ПРМ-24: Датчики с выходом p-n-p

Номинальное напряжение питания

Для ПРМ-220: ~230 В
Для ПРМ-24: = 24 В

Напряжение питания дискретных входов

Для ПРМ-220: ~90…264 В
Для ПРМ-24: =15…30 В

Макс. входной ток

Для ПРМ-220: 9 мА
Для ПРМ-24: 5 мА

Ток «логической единицы»

Для ПРМ-220: 0,75...1,5 мА
Для ПРМ-24: 2…5 мА

Уровень сигнала «логической единицы»

Для ПРМ-220: 159...264 В
Для ПРМ-24: 15…30 В

Уровень сигнала «логического нуля»

Для ПРМ-220: 0…40 В
Для ПРМ-24: -3…+5 В

Гальваническая развязка

Групповая по 4 входа (1…4, 5...8)

Электрическая прочности изоляции

2830 В, групповая – 1780 В

Выходы

Дискретные выходы

12 DO/ Р

Тип дискретного выхода

Релейные нормально-разомкнутые (Р)

Допустимый ток нагрузки релейных выходов, не более

5 А при напряжении не более 250 В перем. тока

Cos φ > 0,95;

3 А при напряжении не более 30 В пост. тока

Гальваническая развязка релейных выходов

Индивидуальная

Электрическая прочность изоляции релейных выходов

2830 В по 2 реле (групповая – 1780 В)

Время переключения из состояния «0» в состояние «1» и обратно

Не более 10 мс

Общие характеристики

Корпус

На DIN-рейку

Габаритные размеры

88×110×58 мм

Масса, не более

0,4 кг

Степень защиты корпуса по ГОСТ 14254

IP20

Средний срок службы

8 лет

Гарантия

2 года
