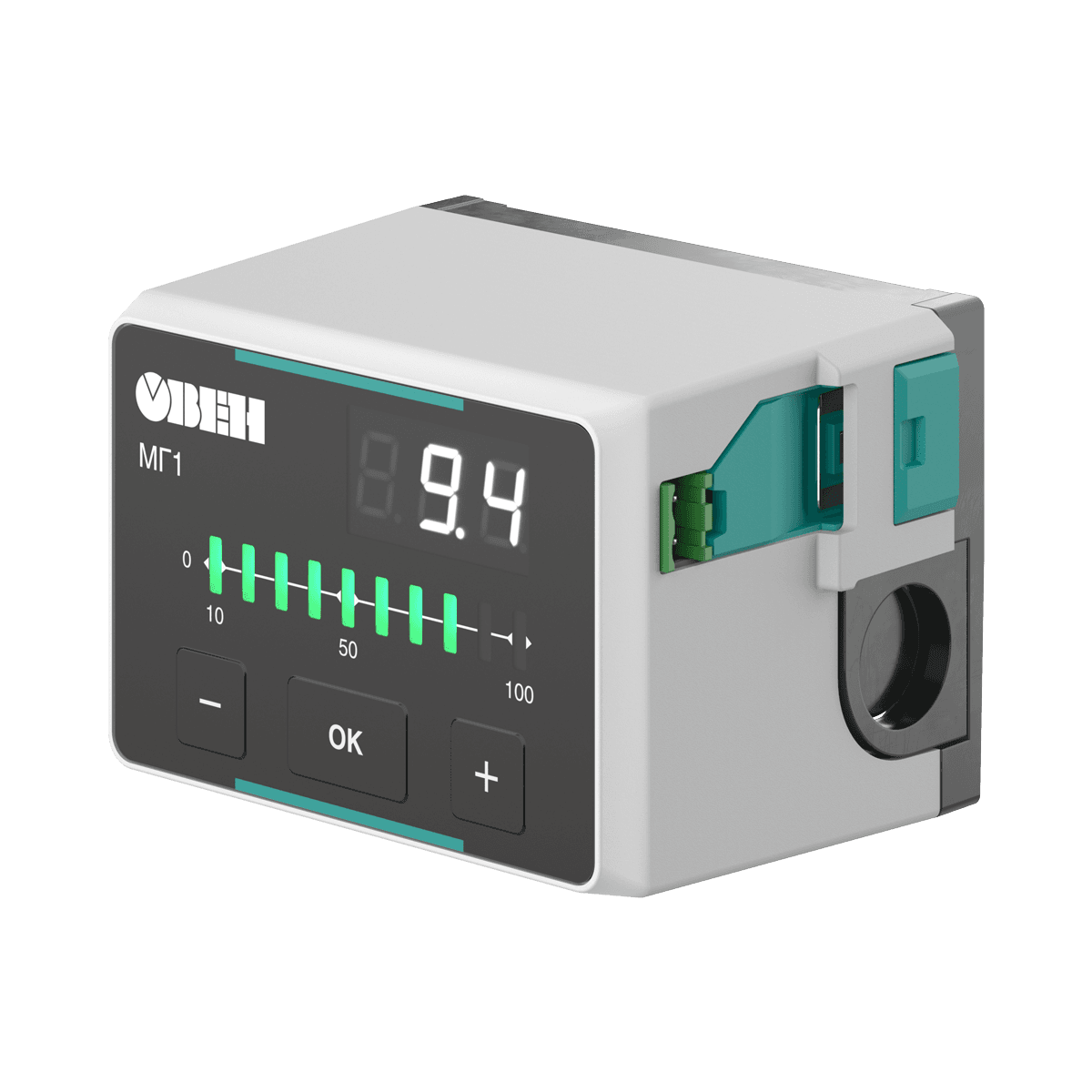

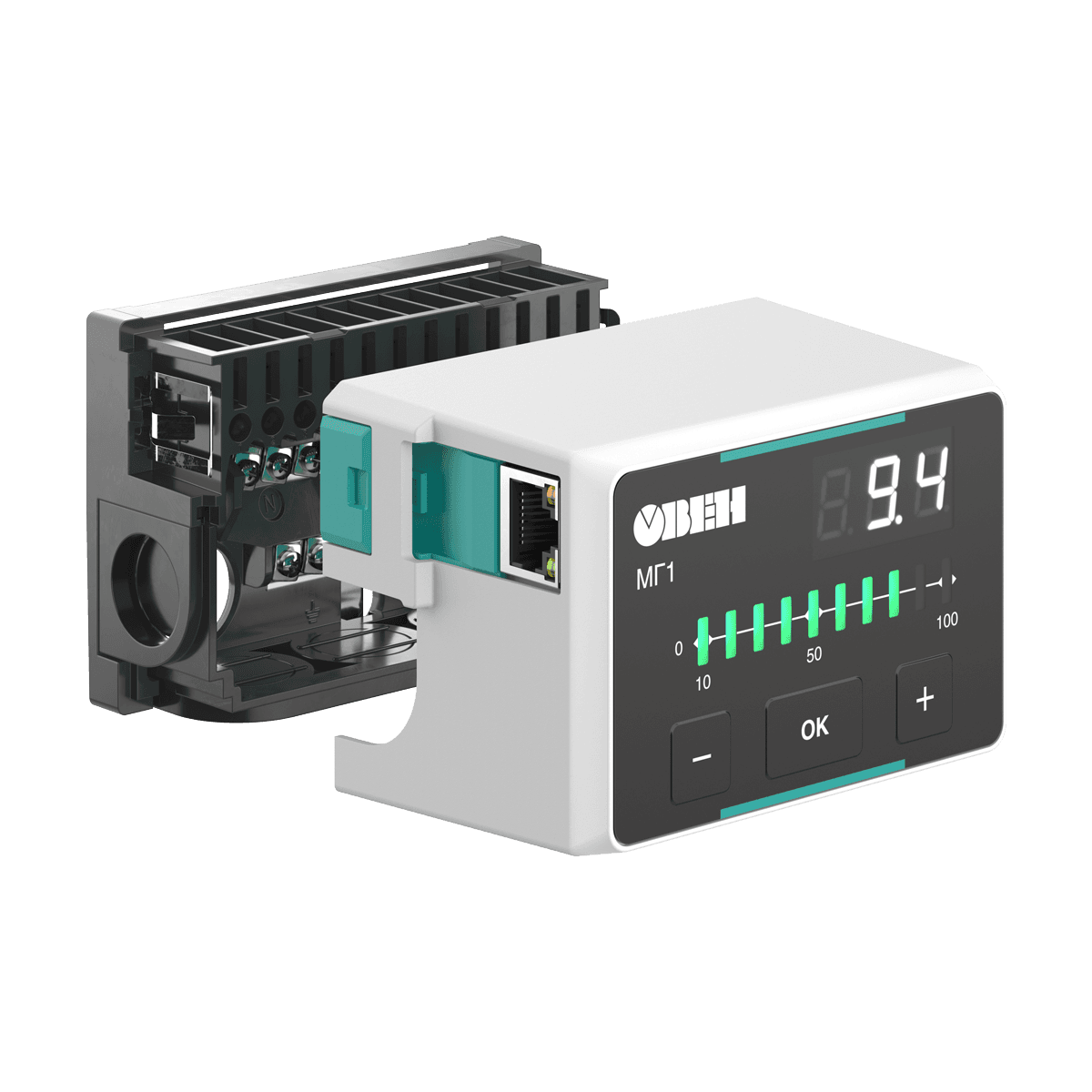

МГ1 топочный автомат горения

Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.…

IP40
Защита
N
Питание
Ethernet
Интерфейс
RS-485
Интерфейс
USB
Интерфейс
Применяется в
ОВКТеплоснабжениеЖКХ

Описание

Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.

Управление горелками:
  • 1- и 2-ступенчатыми горелками малой и средней мощности.
Режимы работы
Горелки могут работать как в прерывистом,
так и в постоянном режиме.
Контроль пламени
Измерение тока пламени в диапазоне 0...300 мкА с возможностью настройки порогов обнаружения, контроля качества и потери пламени.
Индикация

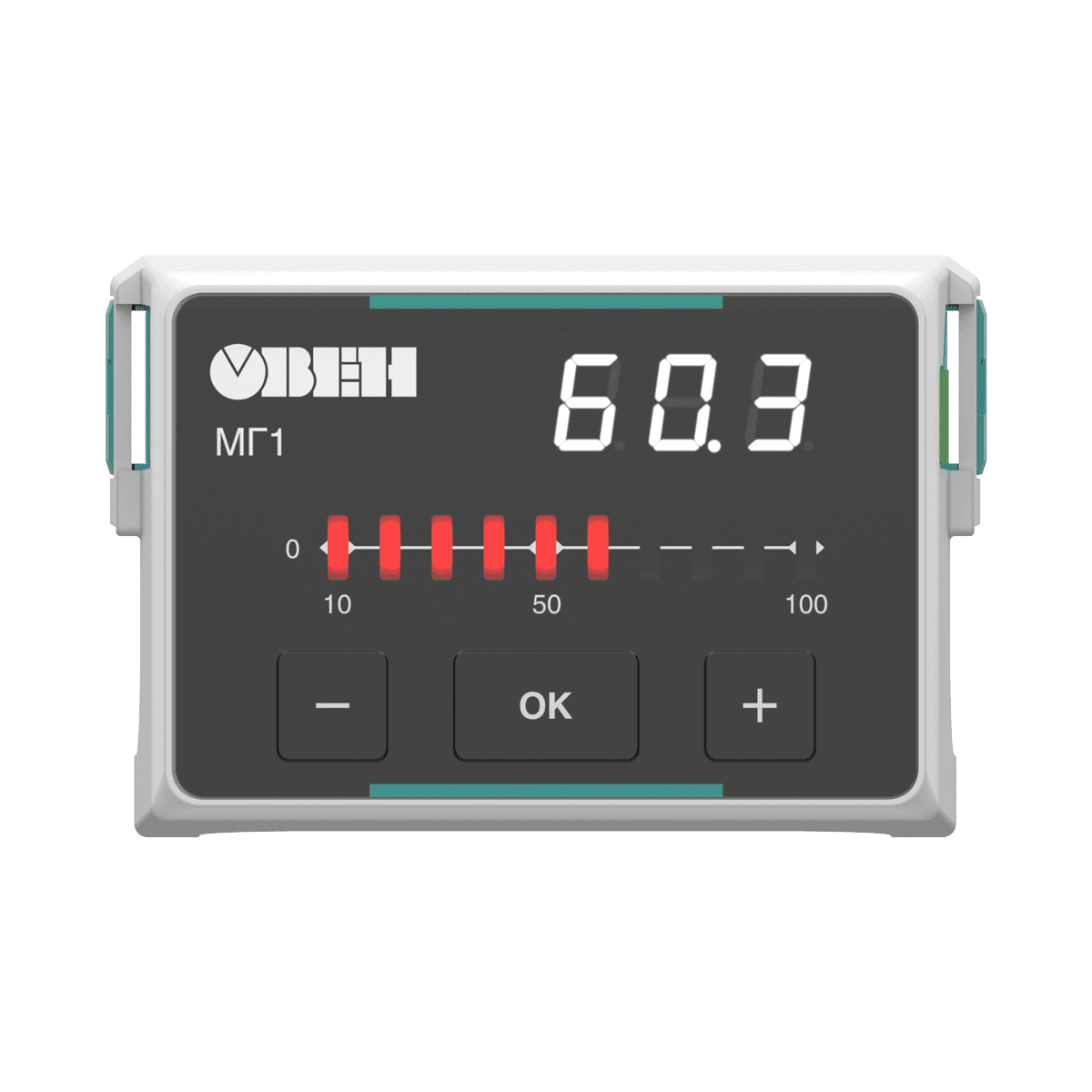

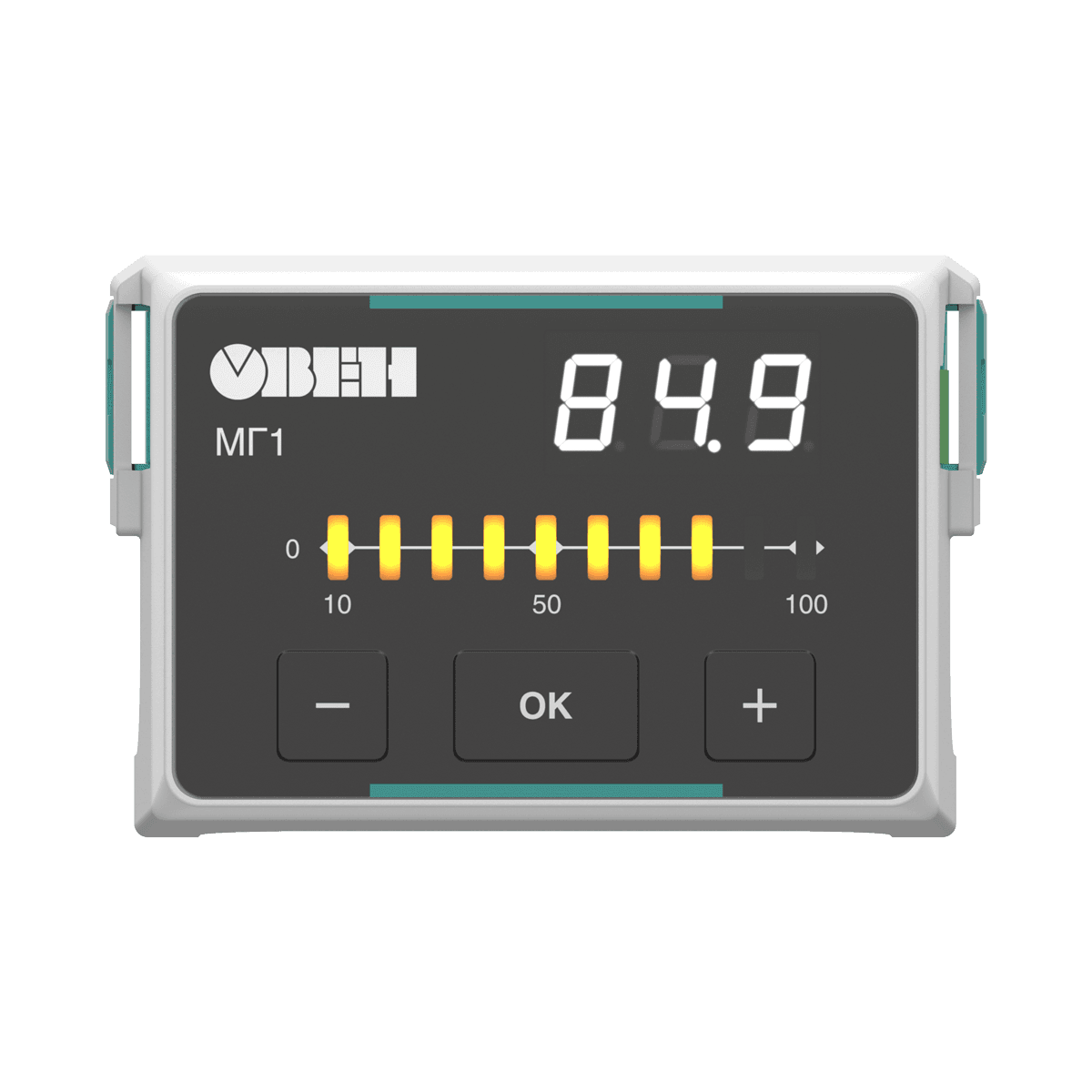

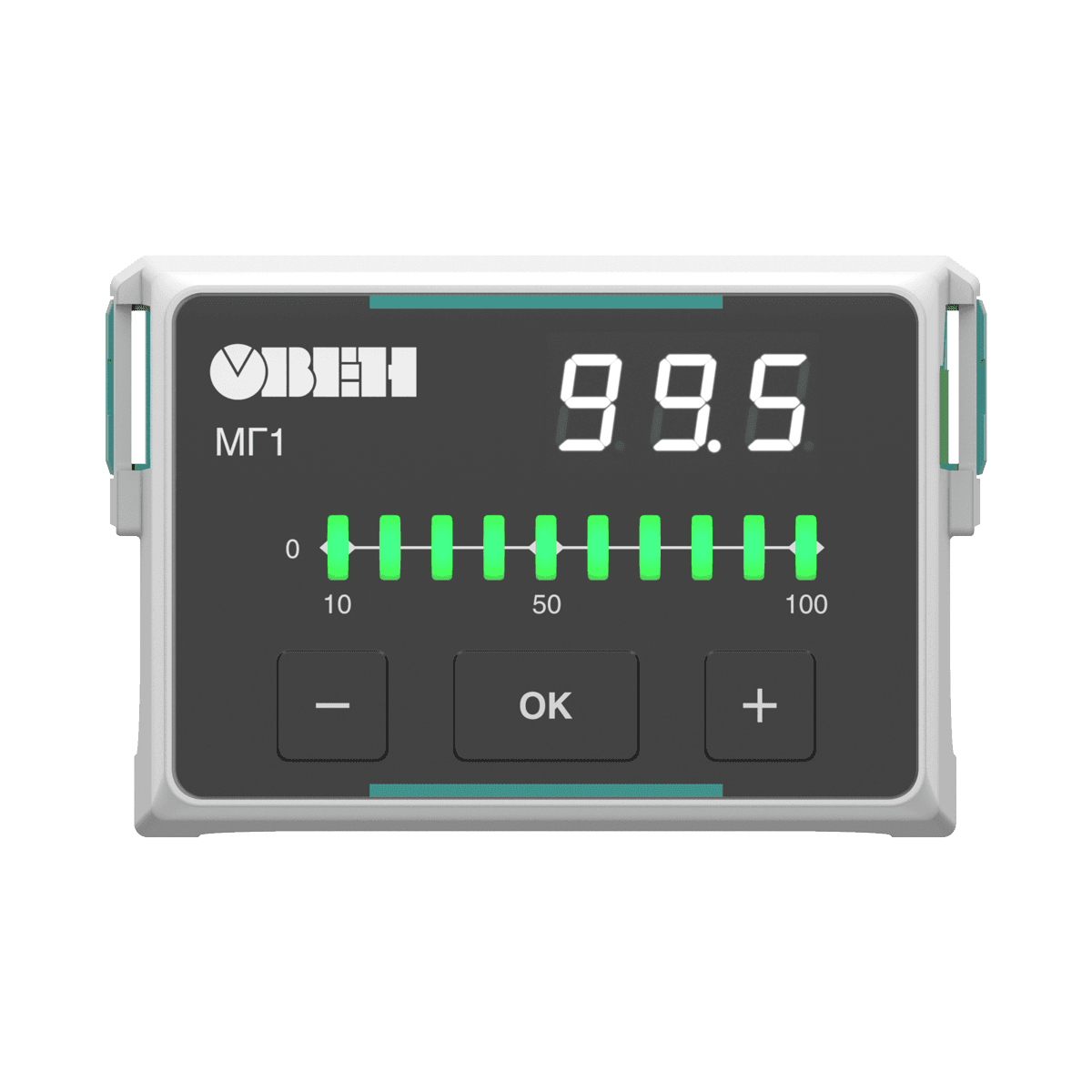

МГ1 совмещает в себе функцию индикации уровня пламени.





Технические характеристики

Параметр

Характеристика

Питание контроллера

Тип напряжения

Переменное VAC

Номинальное напряжение

230 VAC

Допустимый диапазон напряжения

90-265 VAC

Потребляемая мощность

Не более 12 ВА

Цепь питания

Легкосъемный предохранитель (5×20) на блок питания

Входы

Тип входов

Дискретные, аналоговый

Период обновления значений всех входов

100 мс (DI), < 10 мс (AI)

Аналоговый вход

Количество аналоговых входов

1

Тип аналогового входа

Токовый

Диапазон измерения аналогового входа

0…300 мкА

Дискретность аналогового входа

0,1 мкА

Защиты

От перегрузок (30% от диапазона измерения), от КЗ, от переполюсовки, электростатики, от высоковольтных разрядов

Дискретные входы

Количество дискретных входов

3

Тип напряжения питания дискретных входов

Переменное VAC

Допустимый диапазон напряжения входов

90-260 VAC

Выходы

Количество выходов

5

Тип выходов

Дискретные (тип - релейные)

Коммутационная способность

5А при 230 VAC

Жизненный цикл

> 250 000 срабатываний

Дополнительно

Функциональное реле для перевода устройства в безопасное состояние

Корпус

Особенности

Устройство состоит из 2-х основных частей – блок управления и отдельно контактная площадка, крепление на защелках

Степень защиты

IP40

Разъемы

Ножевые

Индикация и управление

Индикатор

Трехразрядный семисегментный белый

Индикация аналогового входа

10-позиционная трехцветная светодиодная линейка

Кнопки

3 шт.:«+», «-», «ОК»

Интерфейсы и настройка

RS-485 (Slave) – поумолчанию

MB-RTU, на съемных клеммах

USB 2.0 – поумолчанию

Type-C, ОВЕН

Ethernet – опционально (замена RS-485)

MB-TCP, разъем встроен в корпус

Защита паролем

Настройка через ОВЕН Конфигуратор защищена паролем

Условия эксплуатации

Температурная устойчивость

До 60 °C

ЕСКД
dwg
30.1 kB
pdf
42.16 kB
СПДС
dwg
30.13 kB
pdf
42.8 kB
ЕСКД
dwg
30.57 kB
pdf
38.09 kB
СПДС
dwg
31.01 kB
pdf
37.69 kB
3D Модель МГ1
stp
11.01 MB
pdf
584.95 kB
2D модель МГ1-ETH
dwg
1.61 MB
pdf
238.78 kB
2D модель МГ1-RS
dwg
1.69 MB
pdf
249.67 kB
2D модель МГ1-КП-ETH
dwg
1.7 MB
pdf
313.62 kB
2D модель МГ1-КП-RS
dwg
1.73 MB
pdf
319.21 kB



Схема подключения

Схема подключения МГ1

Назначение контактов клеммника

№ клеммы

Функция

Обозначение

Состояние

Расшифровка

1

AI

FSV

Пламя есть: выше порога включения



Пламени нет: ниже порога отключения



Пламя неустойчивое: ниже порога сигнализации

Датчик пламени

2

питание

N



питание нейтраль

3

DO

М

0: Двигатель выключен

1: Двигатель включен

Двигатель вентилятора воздуха

4

DO

V1

0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

первая ступень

5

DO

V2

0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

вторая ступень

6

DI

PS1

0: Давление есть

1: Давления нет

НЗ контакт датчика давления. Только для наддувной горелки

CPI

0: Контакт разомкнут, закрытие не подтверждено

1: Контакт замкнут, закрытие подтверждено

Контроль закрытого положения газового клапана (атмосферная двухступенчатая горелка с клапаном запальника)



Не контролируется

Для конфигурации с атмосферной одноступенчатой горелкой контроль отсутствует

7

DO

Z

0: Трансформатор зажигания в состоянии покоя

1: Трансформатор зажигания активирован

трансформатор зажигания

8

DI

EK

0: кнопка отжата

1: кнопка нажата

кнопка дистанционного сброса блокировки

9

DO

SA

0: задвижка закрывается и остается закрытой

1: задвижка открывается и остаётся открытой

привод задвижки





ZV

0: клапан без питания (закрыт)

1: клапан запитан (открыт)

клапан запальника

10

DO

HL

0: аварийной сигнализации нет

1: аварийная сигнализация активирована

аварийная сигнализация

11

DI

PS2

0: реле давления в состоянии покоя

1: реле давления в активном состоянии

НО контакт датчика давления

12

питание

L



питание фаза
