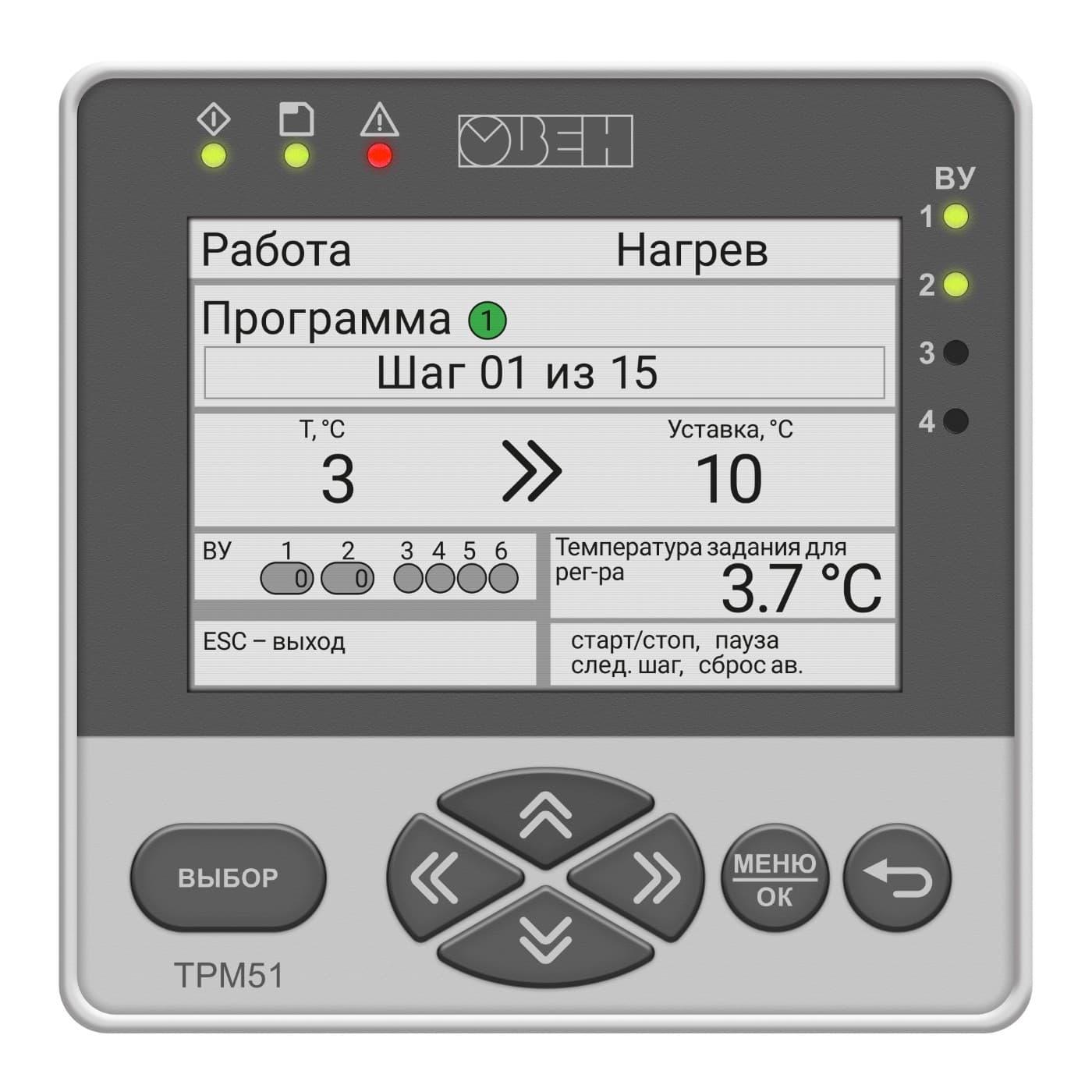

ТРМ51 пошаговый регулятор с архивацией для точной термообработки

Name: ТРМ51 пошаговый регулятор с архивацией для точной термообработки
Brand: ОВЕН
SKU: ОВЕН ТРМ51

ТРМ51 – программный ПИД-регулятор для автоматического управления процессами нагрева, выдержки и охлаждения. Прибор работает по 20 технологическим программам…

IP54

Защита

90…253 В

Питание

−20 °C

Температура

5 лет

Гарантия

Ethernet

Интерфейс

RS-485

Интерфейс

USB

Интерфейс

Modbus-TCP

Интерфейс

Modbus-RTU

Интерфейс

Применяется в

КотельныеТеплоснабжениеПищевоеПромышленность

Выбрать модификацию

Описание

ТРМ51 – программный ПИД-регулятор для автоматического управления процессами нагрева, выдержки и охлаждения. Прибор работает по 20 технологическим программам каждая по 20 шагов, с заданием температуры, скорости изменения уставки, времени выдержки и условий перехода между шагами. Для каждого шага могут использоваться индивидуальные коэффициенты ПИД-регулятора, ограничения мощности и параметры управления. ТРМ51 также обеспечивает архивирование параметров процесса, ведет журнал аварий и событий, статистику наработки и удаленный обмен данными.

Прибор ориентирован на управление промышленными печами, термическими и сушильными камерами и другим оборудованием, где требуется воспроизводимый температурно-временной профиль и контроль качества его выполнения.

Преимущества

Архивация технологического процесса и ведение журнала аварий
Архив позволяет анализировать фактический ход процесса после завершения программы, а журнал – определять последовательность возникновения и устранения аварийных состояний. Данные можно просмотреть на приборе или выгрузить на ПК по Ethernet и на USB-накопитель

Основная погрешность измерения температуры – 0,1 %
Высокая точность измерения обеспечивает точное регулирование мощности нагревателя, снижает перерегулирование и риск брака

Наборы ПИД-коэффициентов для разных температурных зон
Динамика работы печи изменяется в разных диапазонах температур из-за теплопередачи, тепловых потерь и вклада теплового излучения. Поэтому настройки ПИД-регулятора, оптимальные для одного температурного диапазона, могут не обеспечивать такое же качество регулирования в другом. В ТРМ51 ПИД-коэффициенты можно задавать индивидуально для каждого шага программы вручную или с помощью автонастройки

Подсчет статистики наработки и износа
ТРМ51 непрерывно ведет подсчет статистики наработки для профилактического обслуживания, ремонта или замены. Пользователь задает пороговые значения, при превышении которых прибор формирует сигнализацию. Это позволяет контролировать ресурс датчиков, исполнительных элементов и самого прибора

Аналитика качества процесса регулирования
ТРМ51 оценивает качество выполнения программ и ведет технологическую статистику. На основе полученных данных прибор помогает определить, когда и какие настройки регулирования необходимо скорректировать для улучшения качества процесса.

Защитные алгоритмы
Предусмотрены как простые ограничения минимальной и максимальной мощности, скорости её изменения и уставки контроля перегрева, так и более сложные алгоритмы: защита при запуске холодного нагревателя, обнаружение неконтролируемого нагрева, например при пробое SSR или залипании контактов электромагнитного реле, обрыва управляющих проводов и некорректного регулирования из-за настроек ПИД-коэффициентов.

Возможности

4 измерительных входа с поддержкой датчиков Pt100, 100М, 100П. Погрешность измерительного входа составляет 0,25 %
4 выходных реле для управления вентиляторами или сигнализации
Алгоритм тепловой защиты сухих трансформаторов: управление вентиляторами и сигнализация о перегреве
Управление выходными устройствами с кнопок прибора, по RS-485 и Ethernet
Выгрузка архива по интерфейсу Ethernet или на внешний накопитель (флешка)

Технические характеристики

Корпус
Щитовой Щ1	92×92×53 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки
Масса, не более	1 кг
Питание
Напряжение питания	~90…253 В, номинальное 230 В, частота 47…63 Гц = 21,6…48 В, номинальное 24 В
Потребляемая мощность, не более	15 ВА
Коммуникационные интерфейсы
Количество портов	1 × RS-485 1 × USB Type-C 1 × Ethernet
Поддерживаемые протоколы	Modbus TCP Modbus RTU Modbus ASCII
Входы
Количество	2 × AI Pt/Cu/Ni50/100/500/1000 ТХА, ТХК, ТЖК, ТНН, ТПП (S/R/B), ТВР (А-1/2/3), ТМК 0(4)…20 мА 0…(1)10 В
Время опроса входа, не более	0,3 с
Подключаемые сигналы	Термосопротивления, термопары, датчики токовые, датчики напряжения
Пределы допускаемой основной приведенной погрешности измерений, не более	±0,1 %
Выходы
Количество	4 × DO или 1 × AO и 3 × DO
Тип выхода
Р	Электромагнитное реле 4 А, ~250 В cos φ > 0.9 3 А, =30 В
Т	Твердотельное реле Выходной ток не более 40 мА Выходное напряжение высокого уровня – 4…6 В Выходное напряжение низкого уровня – 0…0,7 В
К	Транзисторная оптопара n-p-n Постоянный ток 400 мА макс при 60 В
С	Симисторная оптопара Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц) Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс) Максимальное коммутируемое напряжение не более 600 В
Эксплуатация
Рабочая температура	-20…+55 ⁰С
Гарантия	5 лет

Характеристики измерительных датчиков

Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	–180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	–200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	–180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	–200…+850 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	–180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	–200…+850 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	–200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	–200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	–200…+900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400…+1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600…+2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900…+2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200…+2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,01 мА
i 0.20	ток 0…20 мA	0…100 %	0,01 мА
i 4.20	ток 4…20 мА	0…100 %	0,01 мА
U -5.5	напряжение –50…+50 мВ	0…100 %	0,01 мВ
U 0.1	напряжение 0…1 В	0…100 %	0,1 мВ
U 0.10	напряжение 0…10 В	0…100 %	0,1 мВ

Модификации и цены

Модификации не указаны. Напишите нам — подберём аналог или уточним наличие у производителя.
