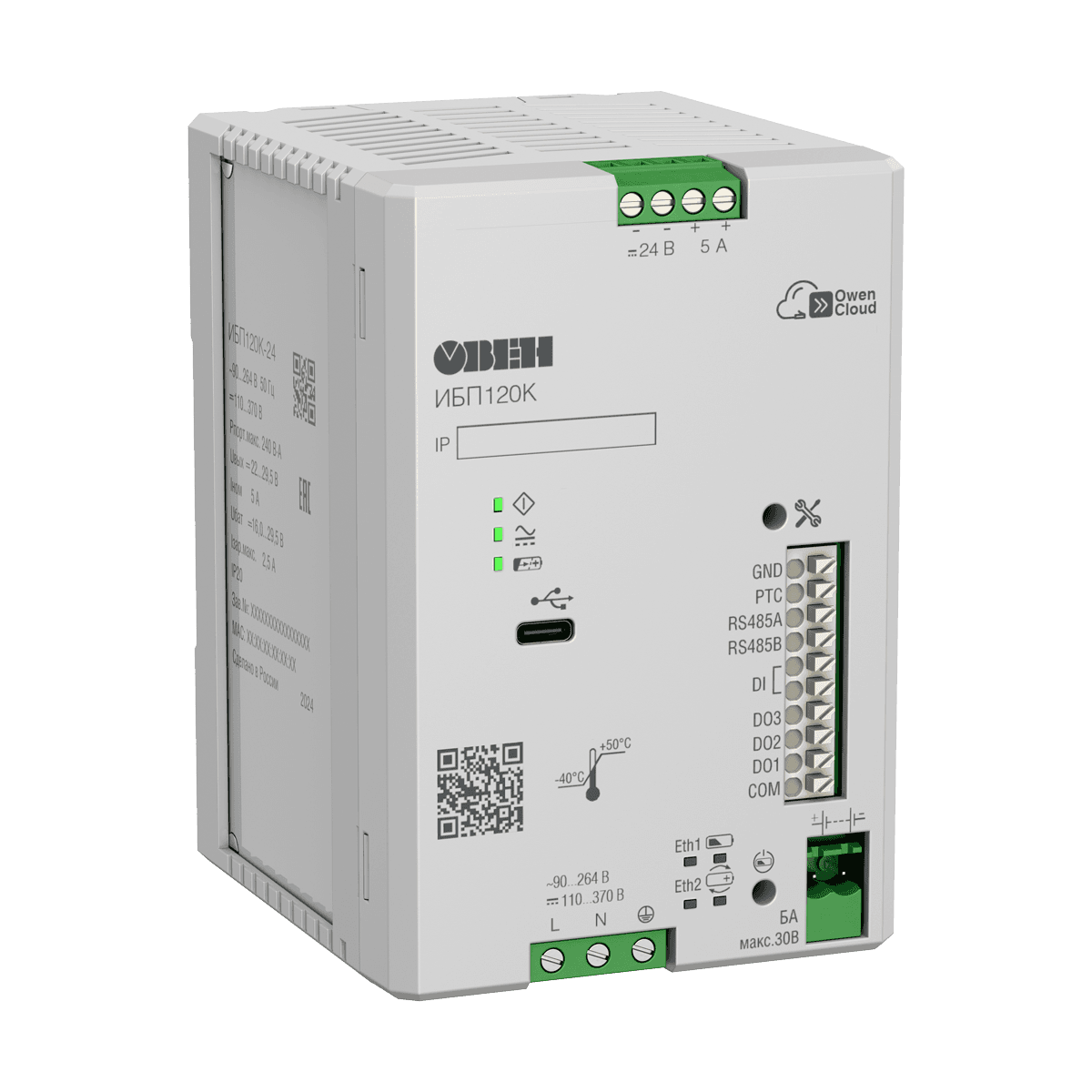

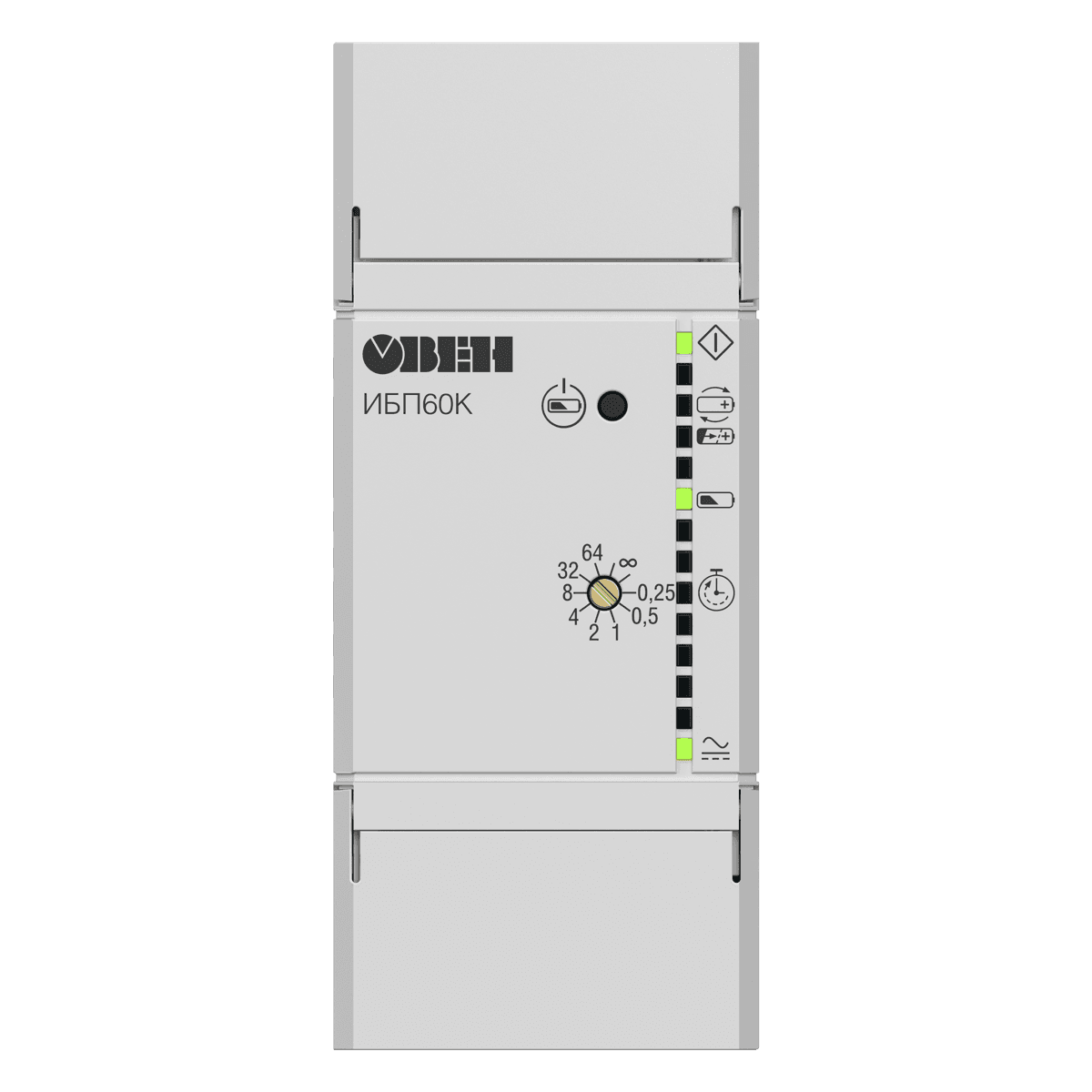

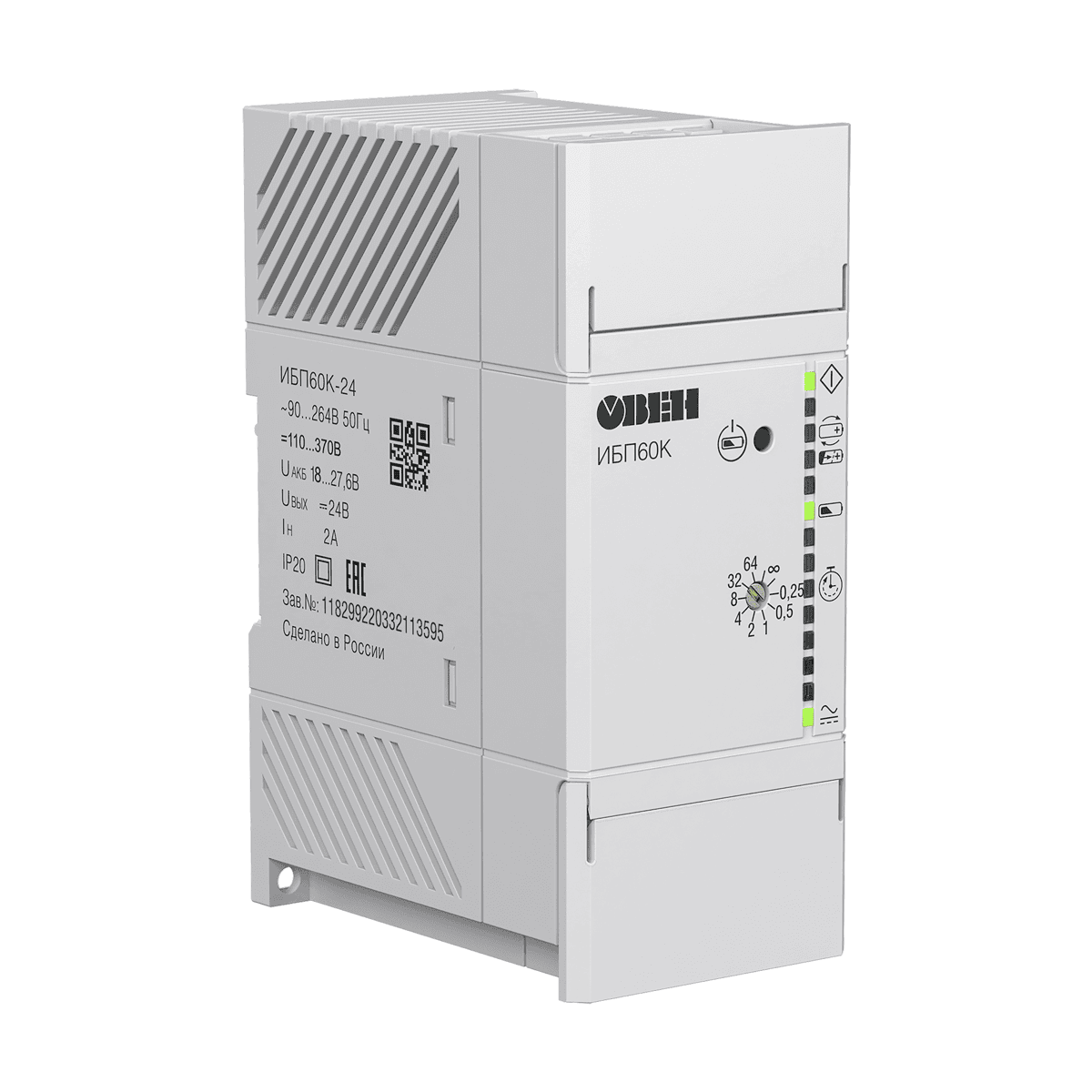

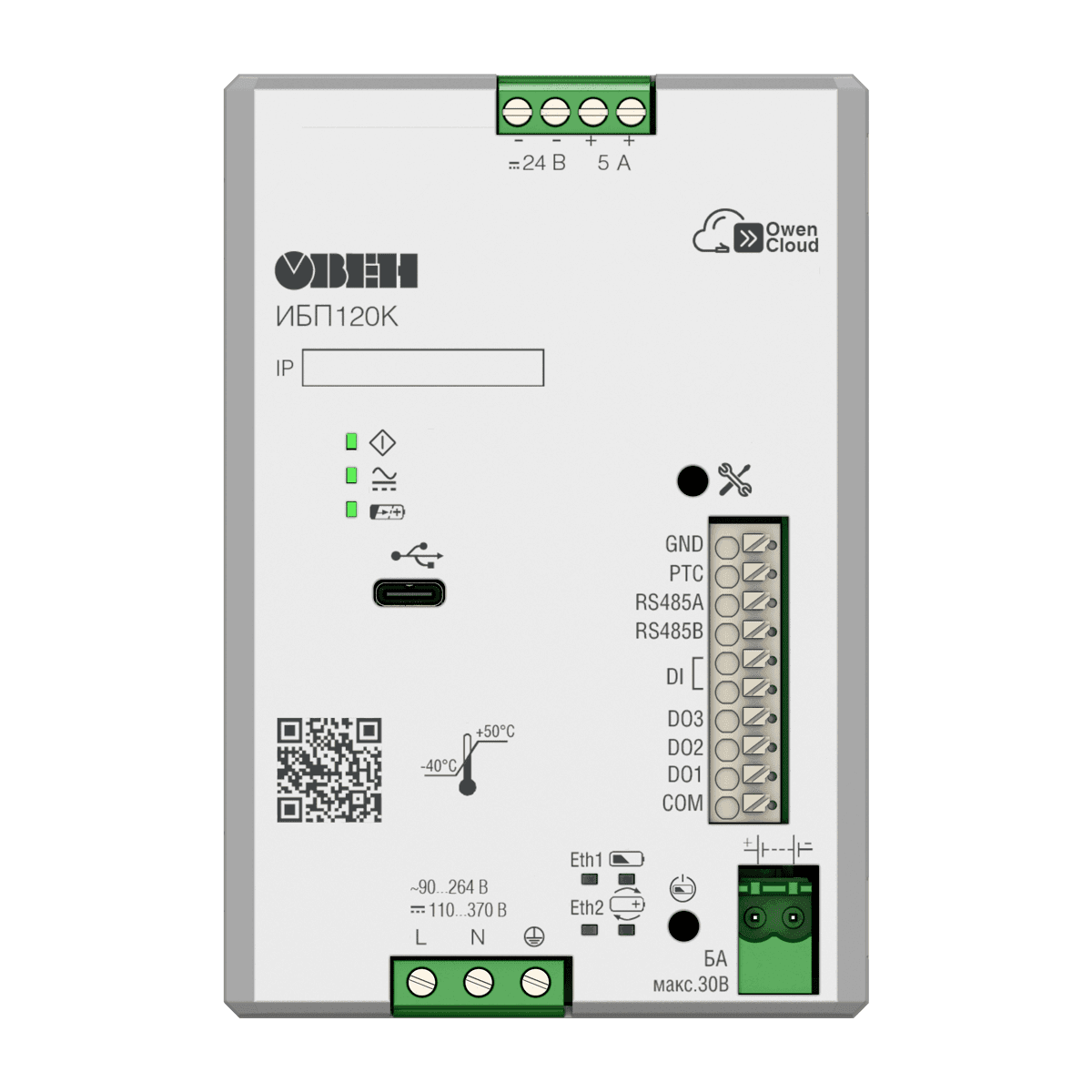

ИБП60К, ИБП120К источники питания с резервированием для ответственных применений

Питание

ИБП60К

Питание от сети

ИБП60К

Питание от АКБ*

ИБ1200К

Питание от сети

ИБП120К

Питание от АКБ*

Выходные параметры

Номинальное напряжение, В

(24 ± 2 %)

(24 ± 2 %)

(24 ± 2 %)

(24 ± 2 %)

Номинальный ток, А

2

2

5

5

Номинальная мощность, Вт

60

(включая 12 Вт на заряд АКБ)

48

120

120

Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более, мВ

120

120

120

120

Диапазон подстройки выходного напряжения, В

-

-

22…29,5

22…29,5

Время пуска, (не более), с

1

2

2

2

Входные параметры

Номинальное напряжение питания переменного тока, В

120/230

24

120/230

–

Рабочее напряжение питания переменного тока, В

90…264

–

90…264

–

Частота переменного тока, Гц

45...65

–

45...65

–

Рабочее напряжение питания постоянного тока, В

110...370

20,1…27,6 (свинцово-кислотные АКБ), 18…25,5 В (Li-ion АКБ)

110...370

20,4…29,5 (свинцово-кислотные АКБ), 16…29,5 В (Li-ion АКБ)

Максимальный ток потребления, А

1,1

3,9

2,1

8,2

Пусковой ток, не более, А

36

–

35

–

КПД, не менее**, %

80

80

89***

95

Максимальная потребляемая мощность, не более, Вт

75

–

240

–

Активная мощность, потребляемая в режиме холостого хода, не более, Вт

2

1,8

6

4,5

Дискретный вход

ИБП60К

ИБП120К

Количество

1

1

Тип входа согласно ГОСТР 51841

1

1

Минимальная длительность импульса, мс

1,6

1,6

Напряжение / максимальный ток «логического нуля»

−5…+5 В / 2 мА

−5…+5 В / 2 мА

Напряжение / максимальный ток «логической единицы»

−30…−15 В /15…30 В / 9 мА (при 30 В)

−30…−15 В /15…30 В / 9 мА (при 30 В)

Дискретный выход

ИБП60К

ИБП120К

Количество

4

3

Тип выхода

Оптопара транзисторная n-p-n-типа

Оптопара транзисторная n-p-n-типа

Максимальный коммутируемый ток, А

0,2

0,2

Максимальное коммутируемое напряжение, В

⎓30

⎓30

Коммуникационные интерфейсы (только для ИБП120К)

Ethernet (заводская установка)

Количество портов

2

RS-485

Количество портов

1

Протокол для подключения к Owen Configurator

Owen Auto Detection Protocol, Modbus ASCII, Modbus RTU (Slave)

Протокол для подключения к БА24

Modbus RTU (Master)

Скорость обмена

9600 бит/с

USB

Количество портов USB Type-C

1

Протокол Owen Configurator

Owen Auto Detection Protocol

Защита

ИБП60К

Питание от сети

ИБП60К

Питание от АКБ*

ИБ120К

Питание от сети

ИБП120К

Питание от АКБ*

Защита от повышенного/пониженного входного напряжения

Переход на Питание от АКБ при

Uвх< ~85 В;

возврат на Питание от сети при

Uвх = ~90…264 В

Отключение нагрузки при UАКБ min < 20,1 В (свинцово-кислотные АКБ) и < 18 В (Li-ion АКБ)

Переход на Питание от АКБ при

Uвх < ~90 В;

возврат на Питание от сети при

Uвх = ~90…264 В

Отключение нагрузки при UАКБ min < 20,5 В (свинцово-кислотные АКБ) и < 16 В (Li-ion АКБ)

Защита от перегрузки – ограничение выходного тока: порог ограничения выходного тока, А

2,1…2,4

2,1…2,4

5,5

5,5

Безопасность и ЭМС

Питание от сети

Питание от АКБ*

Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008

N2

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013

Критерий качества А

Критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3–2013

Класс Б

–

Степень защиты по ГОСТ 14254–96

IP20

IP20

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 (ИБП60К)

II

II

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 (ИБП120К)

I

I

Изоляция (вход-выход) по ГОСТ IEC 61204-7-2014

Усиленная

Усиленная

Категория перенапряжения по ГОСТ IEC 61204-7- 2014

II

–

Степень загрязнения по ГОСТ 12.2.091-2012

2

2

Электрическая прочность изоляции

См. схему гальванической развязки

См. схему гальванической развязки

Электрическая прочность изоляции (вход-выход)

3000 В

3000 В

Сопротивление изоляции (вход–выход 24 В; вход–выход АКБ; вход–DI/DO; вход–корпус) при 500 В, не менее

20 МОм

20 МОм

Взаимодействие с АКБ

ИБП60К

Питание от сети

ИБП60К

Питание от АКБ*

ИБ120К

Питание от сети

ИБП120К

Питание от АКБ*

Емкость АКБ, А·ч

–

2…10

–

1…25 (свинцово-кислотные), 2,4 (Li)

Максимальное напряжение заряда АКБ, В

–

28,9

–

29,5 ±5 %

Напряжение отключения заряда Li-ion АКБ

–

Согласно ограничениям встроенного контроллера АКБ

-

Согласно ограничениям встроенного контроллера АКБ

Ток заряда АКБ, А

-

0,45…0,55

–

0,1…2,5

Время переключения с/на АКБ, не более, мс

8

8

0

0

Напряжение защитного отключения нагрузки от свинцово-кислотных АКБ, В

-

20,1…21,0

-

20,1…21,0

Напряжение защитного отключения нагрузки от Li-ion АКБ, В

-

16,0...18,0

-

16,0...18,0

Термокомпенсация (свинцово-кислотные АКБ), мВ/°С

-

-

40

40

Условия эксплуатации

ИБП60К

Питание от сети

ИБП60К

Питание от АКБ*

ИБ1200К

Питание от сети

ИБП120К

Питание от АКБ*

Рабочий диапазон температур окружающей среды, °С

-20…+50

-20…+50

40…+50

Разряд -40…+50**

Заряд 0…+50**

Температура хранения и транспортировки, °С

-40…+80

-40…+80

-40…+70

-40…+70

Влажность воздуха при температуре ≤+25 °С без конденсации влаги, не более, %

80

80

80

80

Атмосферное давление, кПа

84…106,7

84…106,7

84…106,7

84…106,7

Общие сведения

Срок эксплуатации

10 лет

Срок гарантийного обслуживания

2 года

Средняя наработка на отказ

50 000 ч

Масса, не более

0,5 кг

Тип автоматического выключателя

от 6 A до 16 A

(AC: Характеристика B, C, D, K)
