Выходные дроссели INNOVERT ZC-OCL INNOVERT

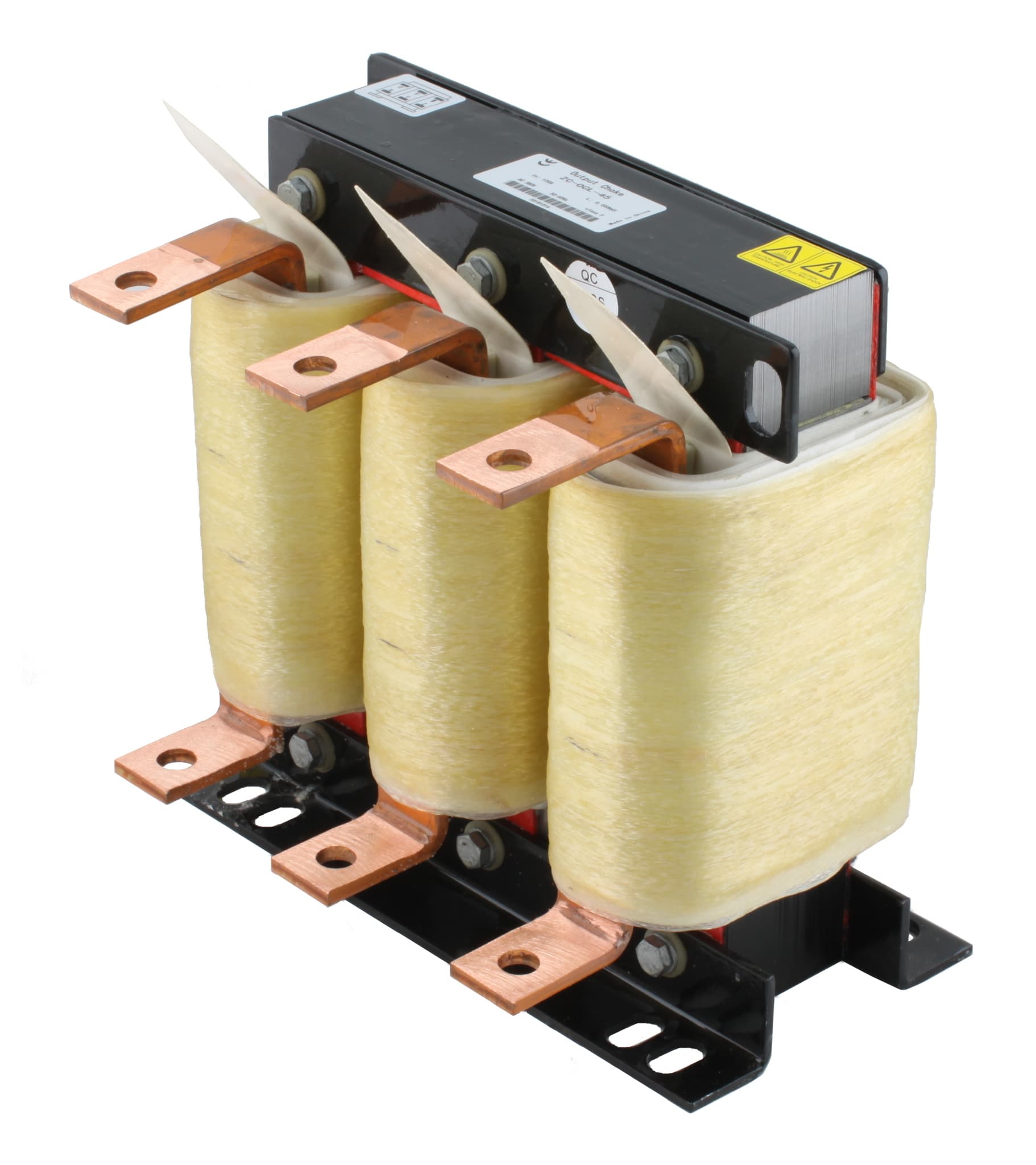

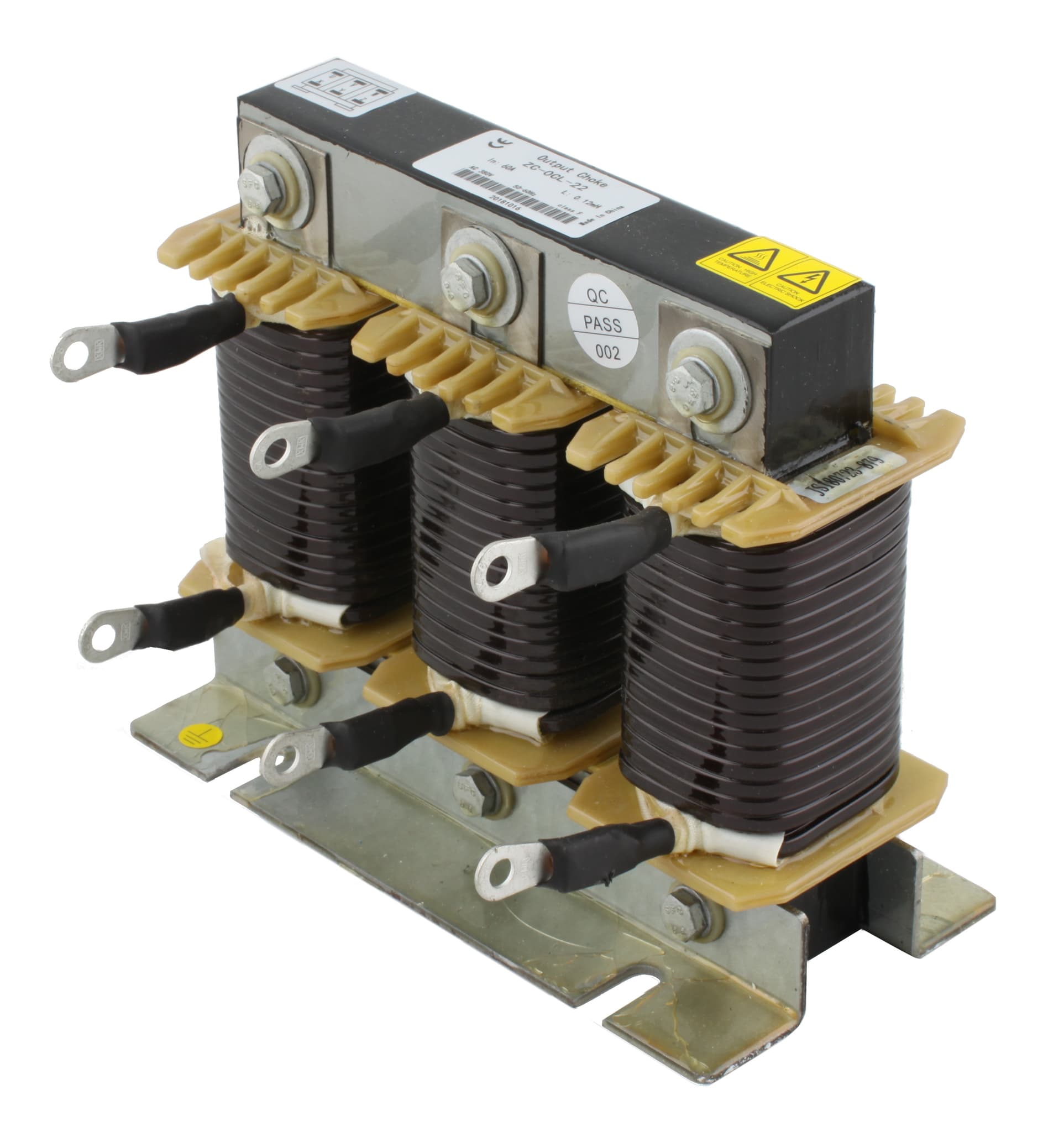

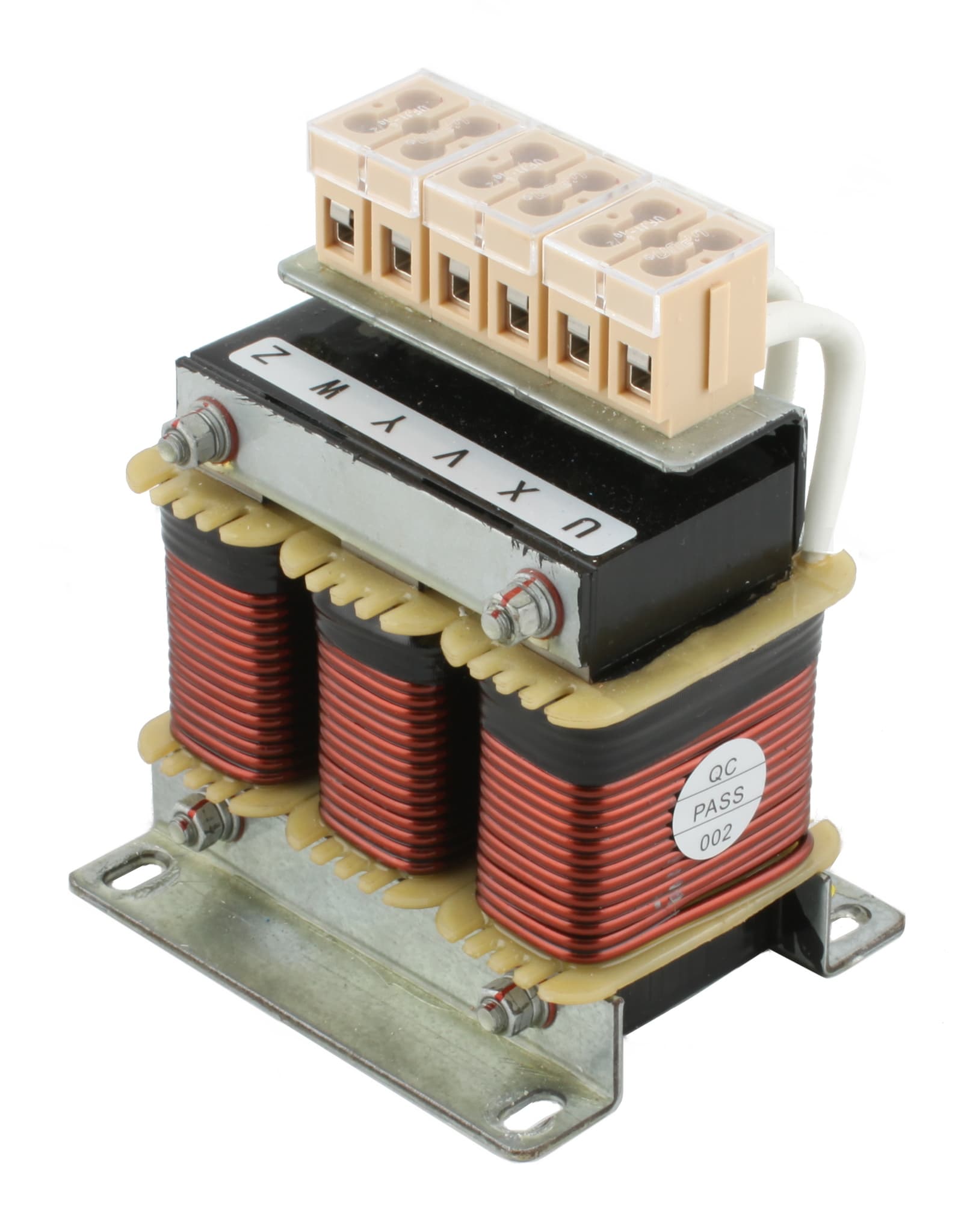

Выходные дроссели INNOVERT ZC-OCL

Выходные дроссели INNOVERT ZC-OCL. Подбор модификации по техническим характеристикам и артикулу.

Описание

Дроссель трёхфазный INNOVERT ZC-OCL-11, ток 30A Рекомендации по применению дросселей для преобразователей частоты (ПЧ) Для обеспечения надежной работы и защиты преобразователя частоты от повреждений рекомендуется использование входных и выходных дросселей. Ниже приведены случаи, когда их установка является обязательной или настоятельно рекомендуется. 1. Входные дроссели Назначение:  Защита преобразователя от импульсных перенапряжений и значительного дисбаланса фазных напряжений (более 2%) в сети питания. Когда необходимо устанавливать: Обязательно:  Для ПЧ мощностью  37 кВт и выше , поставляемых нашей компанией. Рекомендуется:  При наличии одного или нескольких из следующих факторов риска: Работа рядом с мощным силовым оборудованием (другие приводы, выпрямители, корректоры коэффициента мощности). Частые пуски электродвигателей напрямую от сети (через магнитные пускатели или софт-стартеры). Нестабильность в системе электроснабжения. Использование сварочного оборудования вблизи ПЧ. Важное замечание по гарантии: Повреждения ПЧ, вызванные импульсными перенапряжениями или некачественным напряжением питания,  не являются гарантийными случаями . Отсутствие входного дросселя при эксплуатации в "плохой" сети может послужить основанием для отказа в гарантийном обслуживании. 2. Выходные дроссели Назначение:  Защита преобразователя от повреждений, связанных с длинной моторной линией, работой на несколько двигателей и короткими замыканиями. Когда необходимо устанавливать: При большой длине кабеля до двигателя: Более  30 метров  для кабеля любого типа. Более  45 метров  для неэкранированного кабеля. (Точные значения в зависимости от мощности указаны в разделе «Документация»). При питании нескольких двигателей от одного ПЧ: Схема "Веер":  Все кабели двигателей подключены непосредственно к выходу ПЧ.  Установка дросселей обязательна. Схема "Шлейф":  От ПЧ отходит один общий кабель, к которому двигатели подключены последовательно. Установка дросселей настоятельно рекомендуется. Дополнительное преимущество: Выходные дроссели  значительно снижают  вероятность выхода из строя преобразователя при коротких замыканиях в цепи двигателя, включая замыкания на землю.

Технические характеристики

Тип разрешительной документацииДС
Подлежит обязательной сертификации/декларированиюДа

Документация

Модификации и цены

Розничная цена производителя с НДС. Дилерская цена обычно ниже — уточняйте по запросу. Для оптовых заказов и проектов — индивидуальные условия.
Подбор по характеристикам
Номин. выходной ток, А
Входной ток (А)
Высота, мм
Глубина, мм
Индуктивность, м Гн
Мощность, к Вт
Номер разрешительной документации
Разрешительная документация действительна по
АртикулЦена с НДСНомин. выходной ток, АВысота, ммГлубина, ммИндуктивность, м ГнНомер разрешительной документации
IHD204P43T756 840 ₽3801400400ЕАЭС N RU Д-RU.РА06.В.74702/26
IHD254P43T924 120 ₽4701600420ЕАЭС N RU Д-RU.РА06.В.74702/26
ZC-OCL-1,58 530 ₽5135701.4ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-2,29 990 ₽7135701ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-3,712 010 ₽10135700.7ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-5,513 130 ₽15135700.47ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-7,514 810 ₽20135700.35ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-1117 280 ₽30135630.235ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-1518 630 ₽40135760.18ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-18,521 090 ₽50135760.14ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-2225 580 ₽601350.12ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-3024 910 ₽80165720.087ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-3727 260 ₽90165920.078ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-4532 310 ₽120165920.058ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-5546 790 ₽150220880.047ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-7560 360 ₽200220880.035ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-9068 220 ₽250230980.028ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-11073 270 ₽250230980.028ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-13279 770 ₽2902501020.024ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-160105 800 ₽3302501020.021ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-185106 590 ₽3902501070.018ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-220112 540 ₽4903201250.014ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-280118 820 ₽6003201400.012ЕАЭС N RU Д-CN.РА05.В.55214/24
ZC-OCL-315129 740 ₽6603201400.011ЕАЭС N RU Д-CN.РА05.В.55214/24
